镂空轻量化锥盆式扬声器结构设计

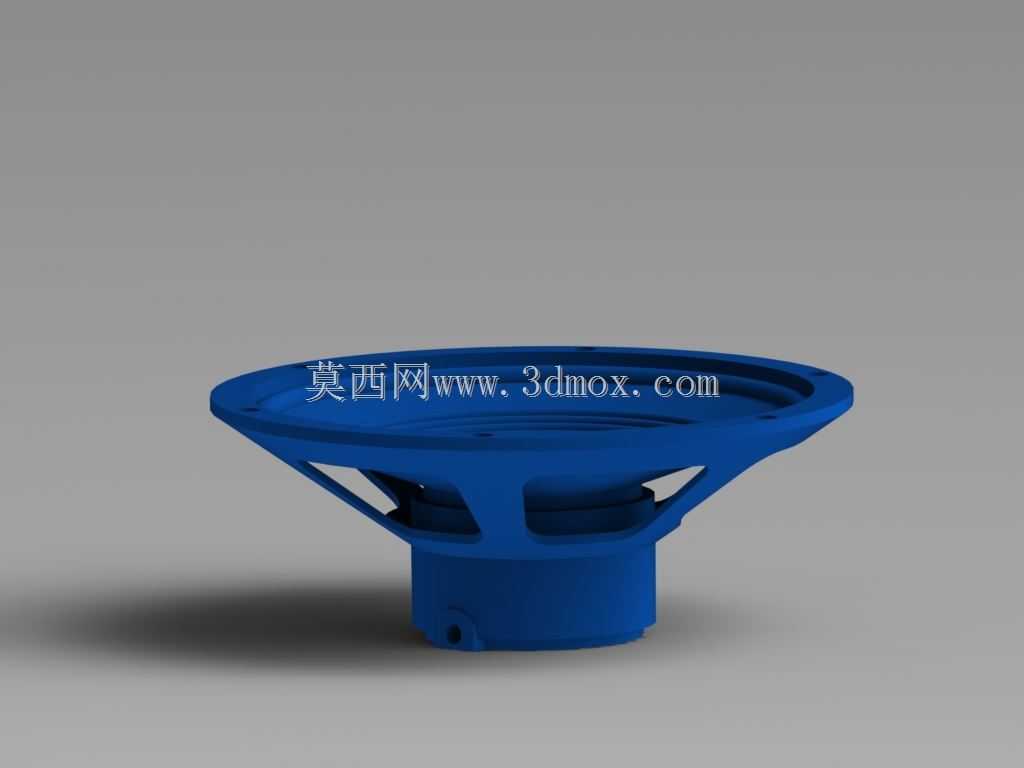

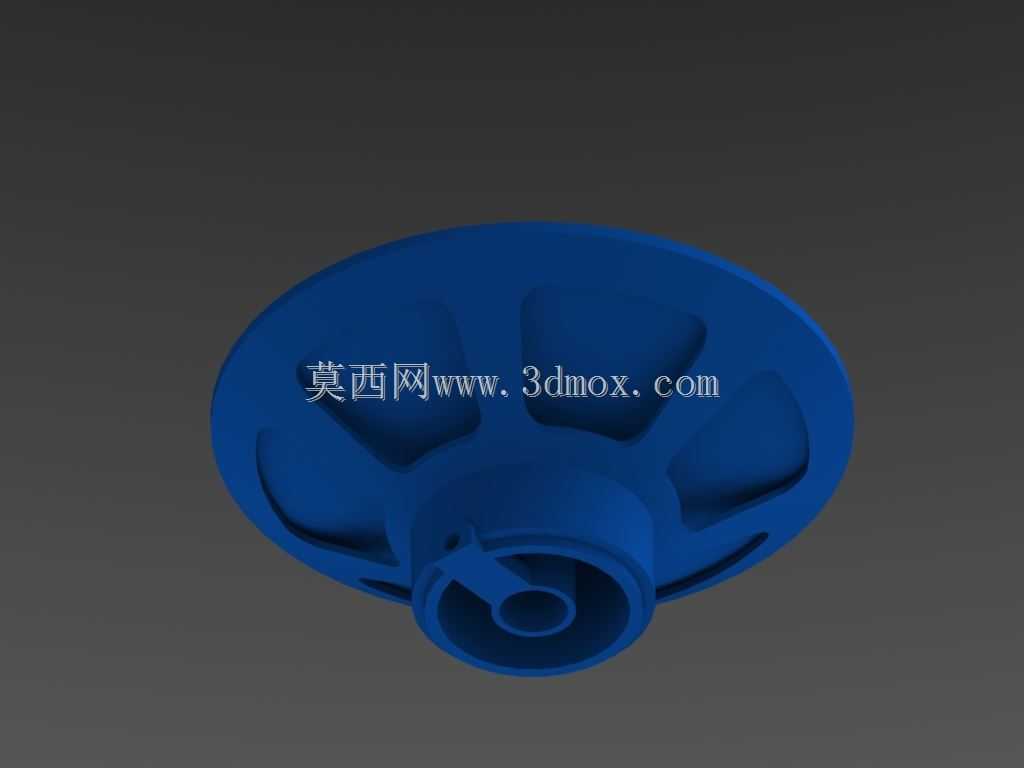

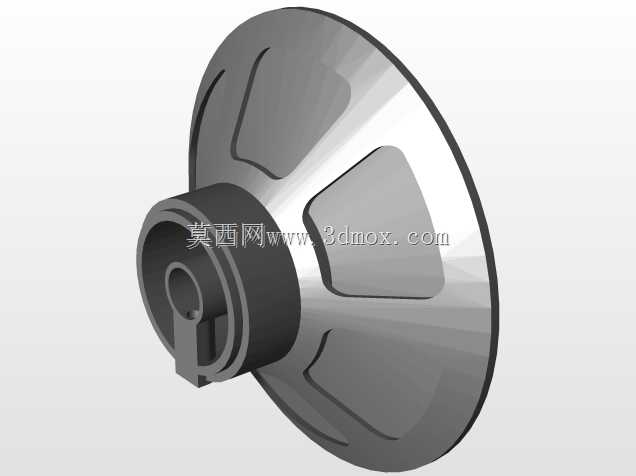

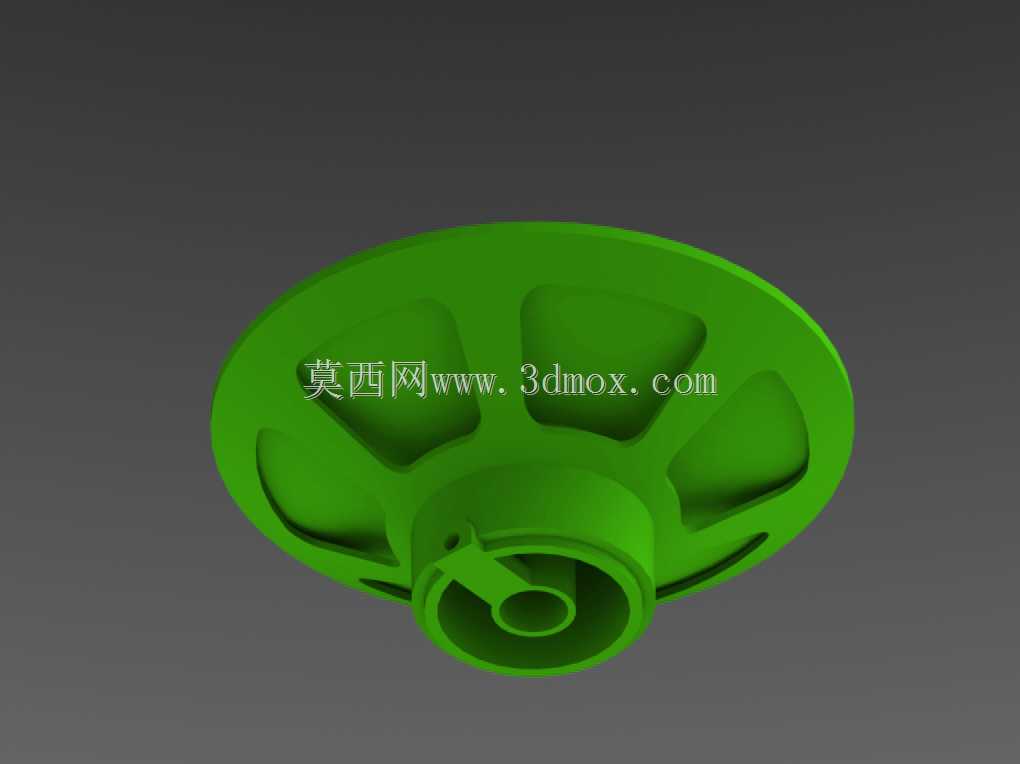

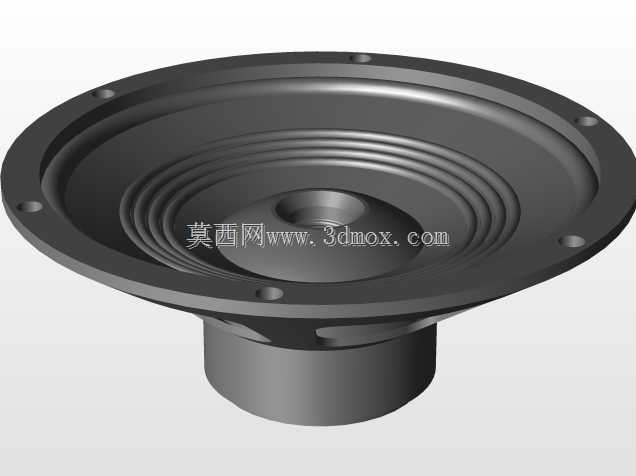

　　这款扬声器的结构设计围绕车载、桌面音响等场景的安装适配需求展开，整体采用锥盆式发声单元的经典构型，在传统扬声器支架结构基础上做了针对性的镂空优化，兼顾结构强度与轻量化需求。从安装边界来看，单元顶部法兰盘做了等距安装孔位预留，可直接适配标准尺寸的扬声器安装位，底部磁路腔体为圆柱形结构，外径小于法兰盘最大直径，安装时可直接嵌入箱体预留的沉孔内，无需额外设计转接支架，能减少装配环节的零件数量。设计思路上，支架部分采用辐射状镂空筋条结构，筋条从中心磁路安装座向外延伸至法兰盘边缘，既保留了支撑振膜与磁路组件所需的结构刚度，避免大音量下支架共振产生的音染，又大幅减少了原材料用量，适配ABS材质注塑成型的工艺特性，能降低注塑过程中的缩痕风险，

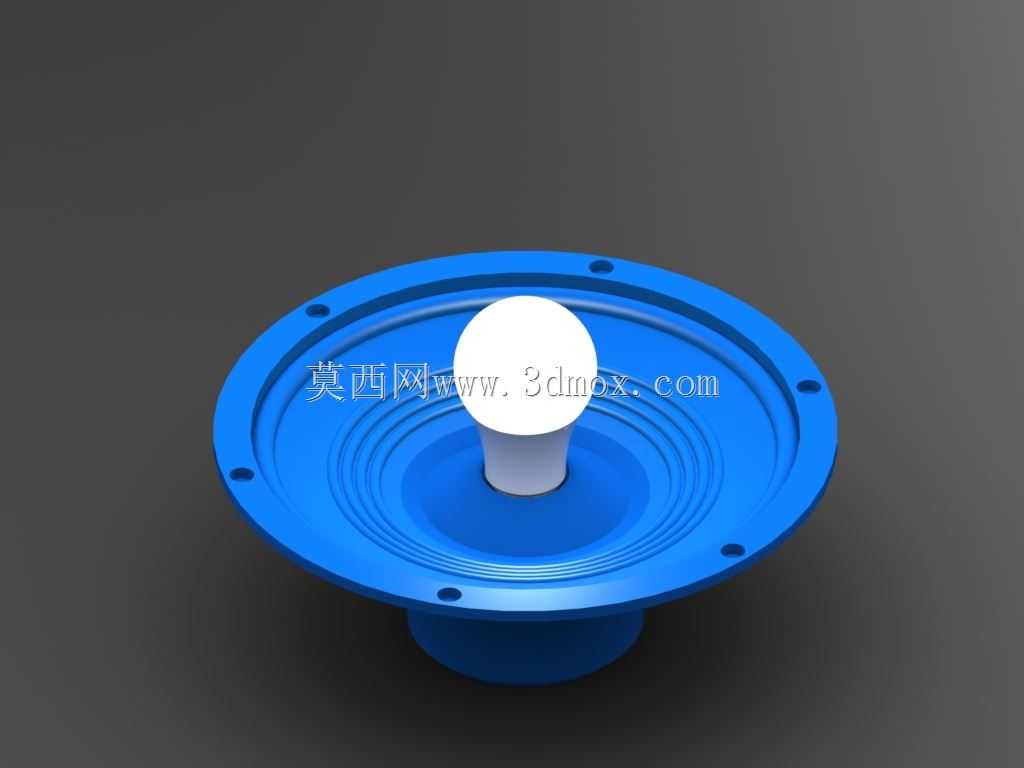

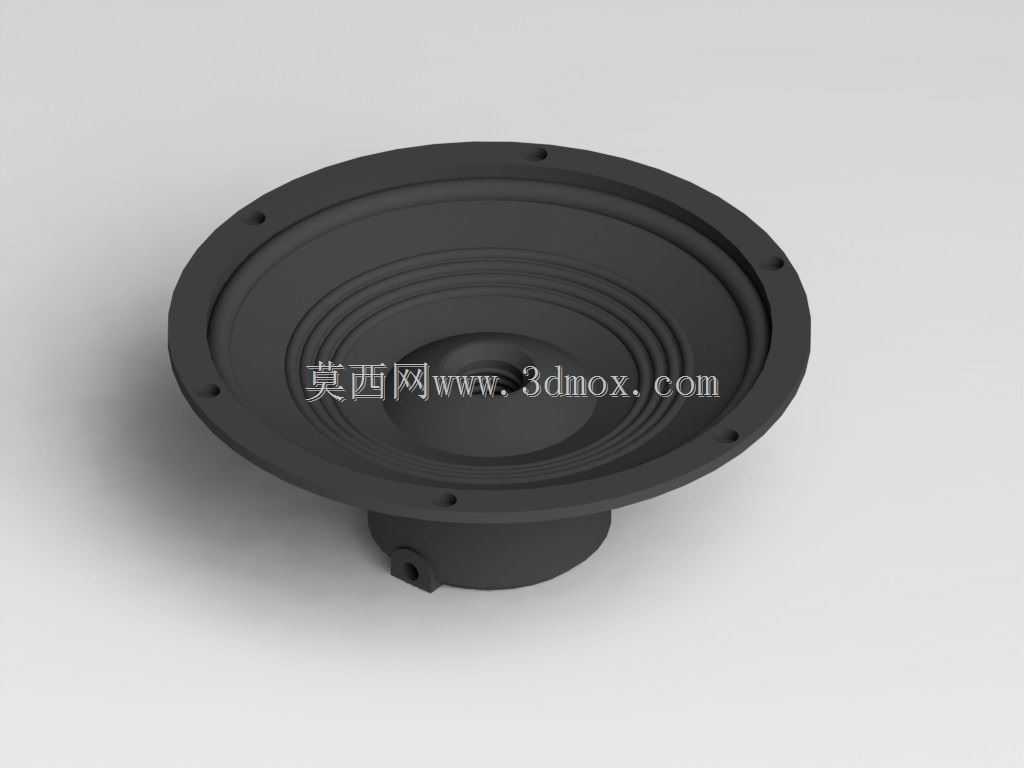

　　提升成品良率。振膜部分采用一体化锥盆设计，锥角角度经过反复调校，可兼顾中低频段的扩散角度与高频响应的平直度，折环部分与振膜做了一体化结构处理，减少粘接工序带来的装配误差。实际使用中，这款扬声器可作为全频单元应用在小型桌面音响、车载改装音响、公共广播吸顶音箱等场景，磁路部分的腔体做了密封结构设计，可减少后方声短路对低频表现的影响，法兰盘边缘做了微小的倒角处理，安装时可避免划伤箱体表面的装饰层，也能适配带密封垫圈的安装场景，提升箱体的气密性。从结构细节来看，磁路腔体侧面预留了接线端子的安装位，可直接焊接引线或者插接标准接插件，方便生产环节的快速装配，镂空筋条的截面做了等厚度设计，壁厚均匀，符合注塑成型的工艺要求，不会出现局部壁厚过大导致的缩水、气泡等成型缺陷，整体结构没有复杂的倒扣特征，注塑模具可采用简单的分型结构，降低模具加工成本与后期生产维护难度。
