带法兰安装座的轴类支撑构件结构设计

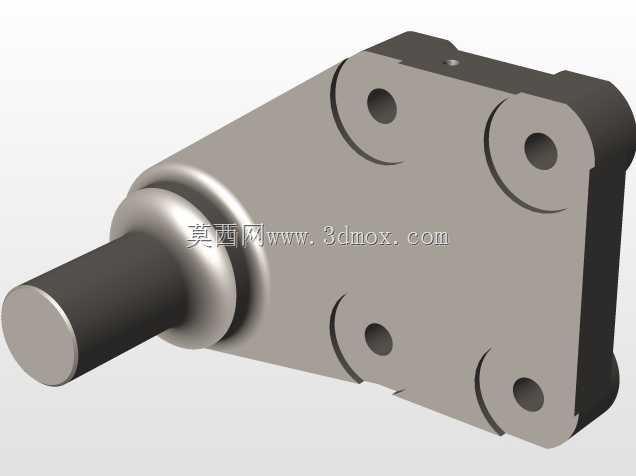

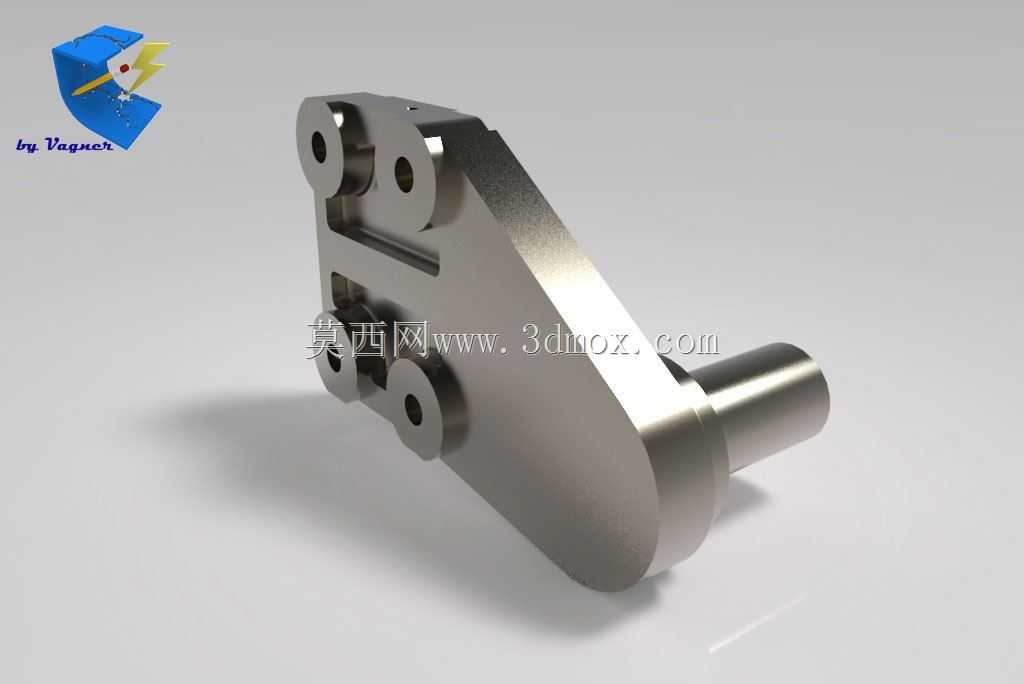

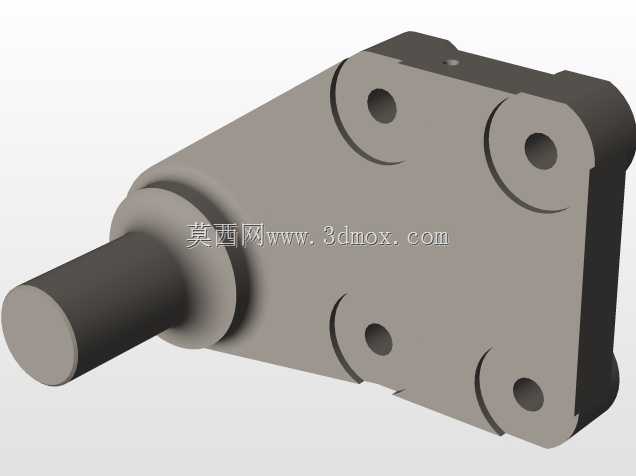

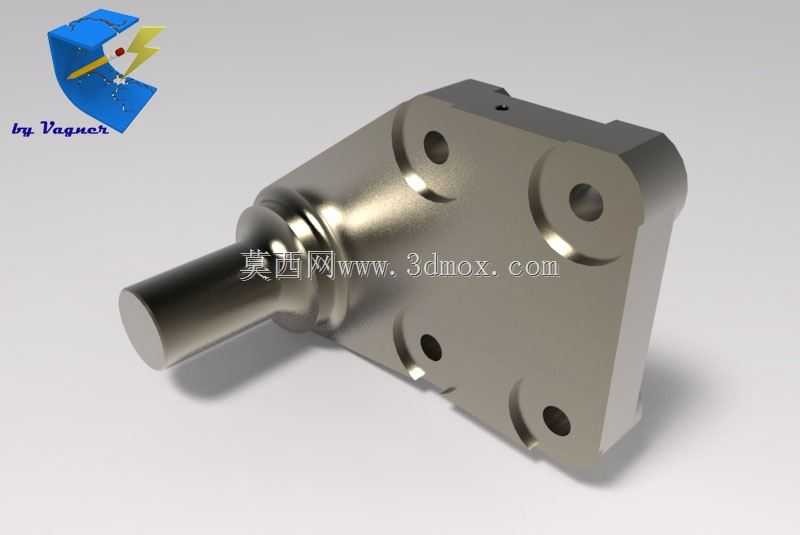

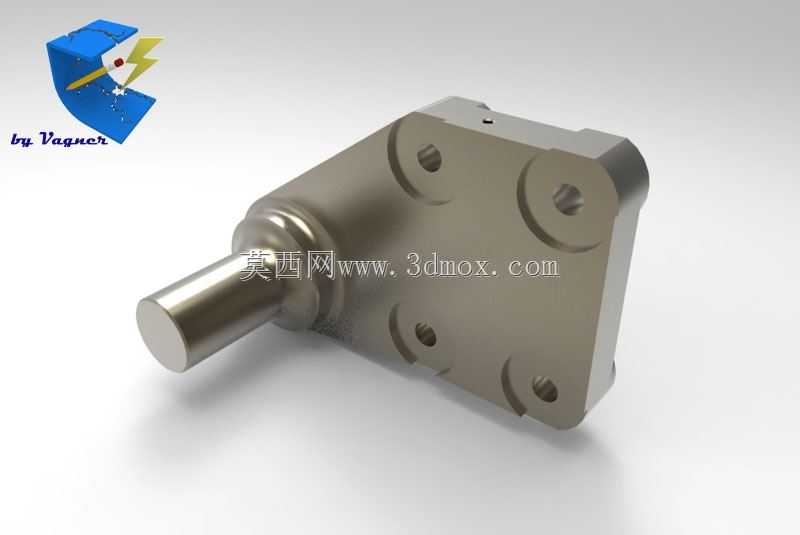

　　这类带法兰安装基座的轴类支撑构件，在轻工输送线、小型专用工装、非标自动化工位的动力传递环节应用十分广泛，核心作用是为伸出的传动轴提供稳定的径向与轴向支撑，避免轴件在带轮传动、小扭矩输出工况下出现挠曲变形，保障动力传递的同轴度精度。从结构设计逻辑来看，构件采用一体化铣削成型的法兰基座与轴套衔接结构，没有额外的拼接焊缝或紧固件连接部位，从根源上减少了装配累积误差，也避免了长期受载后连接部位松动的问题。法兰安装面设置了四个呈对角分布的沉头安装孔，孔位布局适配常见的10-16mm规格内六角圆柱头螺钉，安装时可直接将基座贴合在设备的安装立板或台架面上，四个孔位的跨距经过适配，既能够保证安装后的抗倾覆力矩足够，

　　也不会因为孔位跨距过大导致安装面加工难度提升，常规的铣削加工面即可满足安装贴合度要求，不需要额外的刮研工序。伸出的轴段采用等直径圆柱设计，轴颈与基座衔接位置做了圆弧过渡处理，能够有效降低应力集中系数，在承受交变径向载荷时，过渡位置不会出现应力突变导致的疲劳断裂问题，轴段外圆的粗糙度要求控制在Ra1.6以内，既可以直接作为滑动支撑面配合无油衬套使用，也可以加装滚动轴承实现更低摩擦系数的转动支撑，适配不同转速、载荷的使用场景。基座的侧面做了斜切过渡处理，并非直角方块结构，这种设计一方面是为了减少整体的材料用量，降低构件自重，另一方面是为了避让安装位置周边的管线、相邻构件，避免安装时出现干涉问题，斜切面与安装法兰面、

　　轴套外圆的衔接处都做了小倒角处理，去除加工毛刺，也避免安装调试时划伤操作人员。在实际选型适配时，需要注意轴段的伸出长度要匹配传动件的安装宽度，预留好轴端挡圈的安装空间，法兰安装面的贴合平面度需要控制在0.05mm以内，避免安装后轴段出现偏斜，导致传动过程中出现卡滞、磨损加剧的问题。这类支撑构件不需要复杂的润滑结构，日常维护仅需定期检查安装螺钉的预紧力，以及轴段配合面的磨损情况即可，相比分体式的轴承座支撑结构，一体化的设计减少了零件数量，降低了装配工作量，在小载荷、低转速的传动工位上，能够有效压缩设备的制造成本与后期维护成本。
