GE喷气发动机轻量化连接支架设计

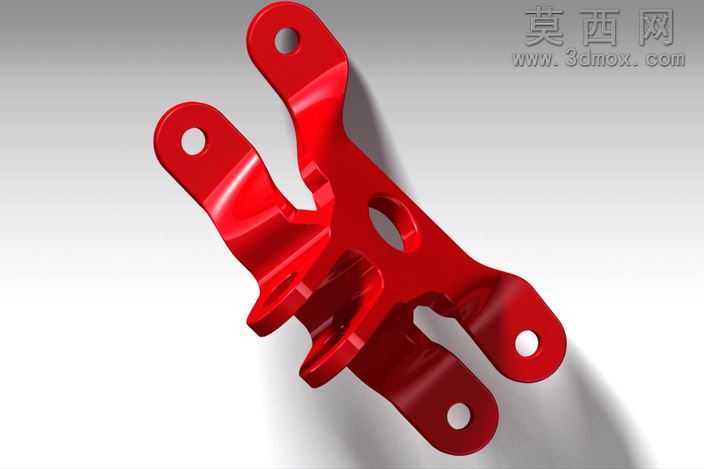

本作品为GE喷气发动机配套连接支架的三维设计成果，建模阶段围绕航空构件的严苛工况需求展开，首先梳理支架与发动机本体、周边机载构件的连接点位，精准定位五处安装孔的空间坐标，确保各孔位的同轴度、位置公差符合航空装配的精度要求。建模过程中采用参数化特征构建逻辑，先绘制支架主体的二维轮廓草图，通过拉伸、切除等基础特征搭建整体框架，再针对各连接臂的过渡区域做圆角、曲面顺滑处理，避免应力集中隐患，同时对支架中部的非受力区域做镂空减重设计，在保障结构强度的前提下实现整体重量较初始方案减少75%，完美匹配航空构件轻量化的核心设计目标。材质设定上选用航空级高强度铝合金作为基材，渲染阶段采用金属烤漆材质效果，还原构件表面的亮面红色涂层质感，通过调整环境光、反射参数，精准呈现金属基材的光泽度与涂层的细腻质感，多角度渲染图清晰展示支架的整体形态、各连接臂的空间走向、安装孔的分布位置以及镂空区域的结构细节。结构设计层面，各连接臂采用变截面设计，受力较大的连接区域适当增加壁厚，非受力区域做薄壁化处理，所有棱边均做圆弧过渡，既消除了加工过程中的锐边隐患，也进一步优化了应力传递路径，避免构件在发动机高频振动工况下出现疲劳断裂问题。设计过程中反复校核各连接点位的受力载荷，调整连接臂的倾斜角度与截面尺寸，确保支架在承受发动机运行过程中的振动载荷、气动载荷时，各部位的应力值均处于材料许用应力范围内，同时兼顾构件的加工工艺性，所有结构特征均适配常规金属加工工艺，无需特殊定制工装即可完成生产制造，整体设计兼顾结构强度、轻量化需求与工艺可行性，能够稳定承担喷气发动机相关部件的连接固定功能。
