双扇推拉式铝合金窗结构设计方案

　　这款双扇推拉铝合金窗，主要应用于民用住宅、商用办公空间的外墙围护开口部位，承担建筑空间内外分隔、自然采光、通风换气、阻隔风雨与室外噪音的核心功能，是建筑围护结构中占比极高的功能性构件。从实际工程落地的角度看，这类推拉窗的设计首先要匹配建筑预留的窗洞安装边界，常规适配的窗洞宽度区间在1200mm至1800mm，高度区间在1200mm至1500mm，窗框整体采用等截面铝合金型材拼接成型，型材壁厚需满足围护结构的抗风压要求，外框与建筑墙体的连接边界需预留15mm至20mm的填充间隙，用于打发泡胶填充、密封胶收口，阻断冷热桥传导路径，避免窗体安装后出现渗水、漏风的问题。

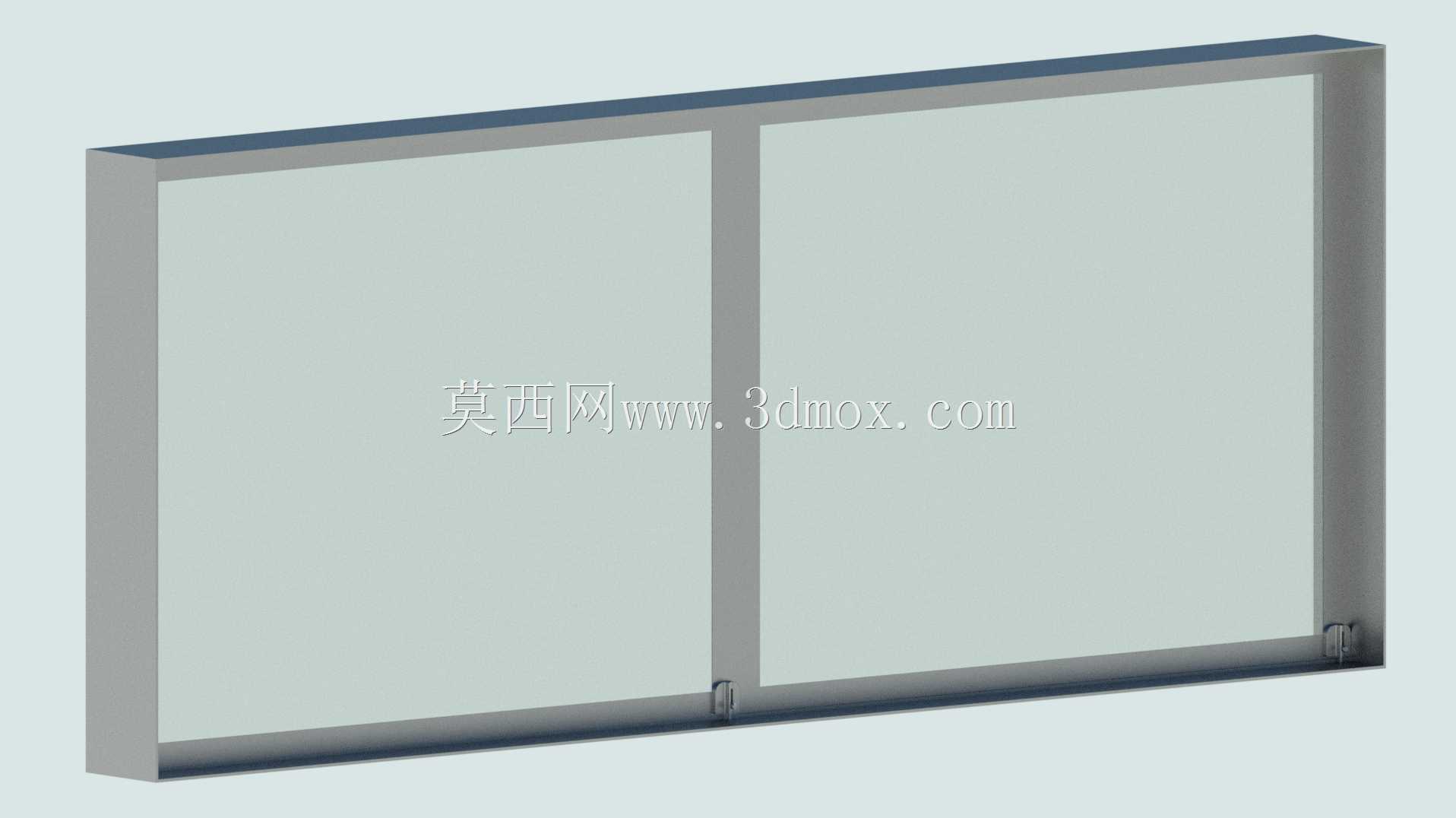

　　窗体采用左右双扇等宽推拉的结构形式，两扇窗扇共用中间的竖向框料作为搭接密封边，每扇窗扇的底部配置两组滑动滚轮，卡入外框下沿的滑轨槽内，滑动过程无明显卡滞，开启时单扇窗的最大开启面积为整窗面积的二分之一，可根据通风需求调整窗扇的开启位置，兼顾通风量调节与使用便利性。窗扇的玻璃嵌装结构采用阶梯式压边设计，玻璃与铝合金型材的接触部位加装橡胶密封胶条，既可以缓冲玻璃受风压产生的微形变应力，也能阻断型材与玻璃之间的硬接触，避免温度变化产生的应力差导致玻璃开裂，同时提升整窗的密封隔音性能。

　　设计过程中，窗框的型材截面做了多腔体结构优化，外侧腔体作为排水通道，将渗入框内的雨水通过预设的排水孔导出至室外，中间腔体作为结构加强腔，内置加强筋提升型材的抗弯折性能，内侧腔体作为密封安装腔，用于固定窗扇密封胶条与五金配件。窗扇的侧边配置了防盗限位块，可限制窗扇的最大开启距离，避免儿童攀爬坠落的安全隐患，窗框的边角连接采用45度角码拼接工艺，拼接部位注胶密封，保证框体的连接强度与整体密封性，避免边角位置出现渗水问题。

　　从实际使用场景来看，这类铝合金推拉窗相比平开窗，不会占用室内外的开启空间，适合窗台附近布置家具、设备的空间使用，推拉操作的施力方向与窗体滑动方向平行，老人儿童都可以轻松操作，铝合金材质的框体本身具备优秀的抗腐蚀性能，不需要额外做防锈涂装处理，日常维护仅需定期清理滑轨内的积灰即可，长期使用的维护成本极低。窗体的玻璃可根据使用需求更换为中空钢化玻璃、Low-e玻璃等不同配置，适配不同气候区域的保温、隔热、隔音要求，整体结构的模块化程度高，型材、五金配件、玻璃都可以实现标准化替换，后期维修更换配件的采购难度低，适配绝大多数民用、商用建筑的外窗使用需求。
