双螺杆式平行夹持手动工装夹具

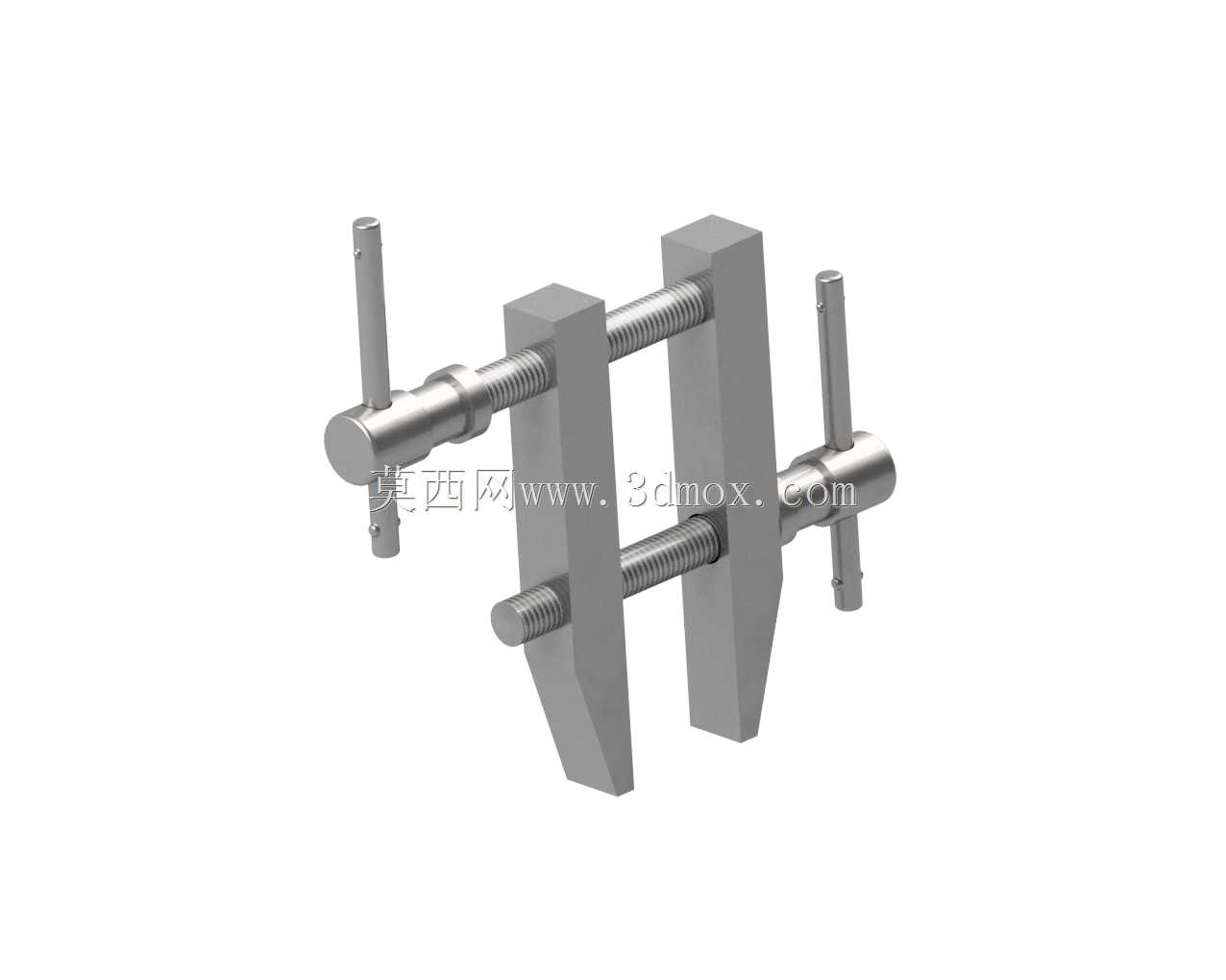

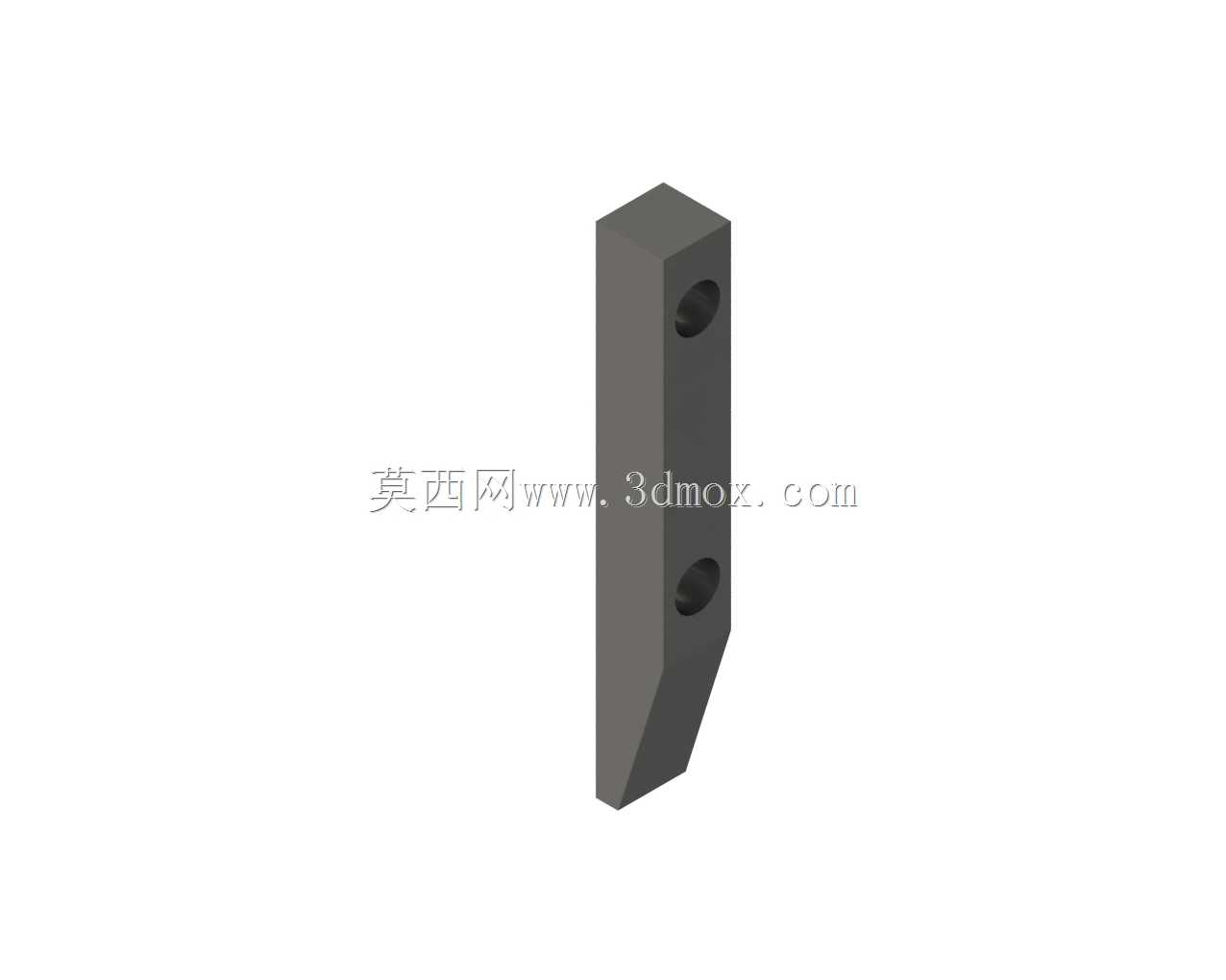

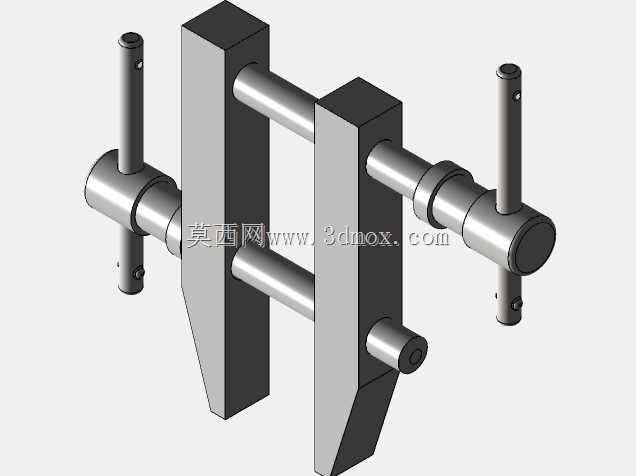

　　这款双螺杆平行夹持工装，主要应用于小型工件的机加工辅助装夹、钳工划线定位、工件粘接固定等场景，在小批量零件加工、教学实训、维修装配环节都能发挥稳定的夹持作用，相比普通单螺杆虎钳，它的双螺杆结构能让两块夹臂始终保持平行位移，不会出现单螺杆结构常见的夹臂偏摆问题，夹持异形小工件时受力更均匀，不会因为单侧受力导致工件翘起、夹伤变形。从结构设计来看，两块夹臂采用对称式布局，每根螺杆都贯穿两块夹臂的螺纹孔，两端配套T型手柄，操作时可以同步或者单独调整两根螺杆的进给量，既可以实现平行面工件的快速对中夹持，也能针对带轻微斜度的工件调整夹持角度，适配更多非规则工件的装夹需求。夹臂的夹持面做了平直处理，

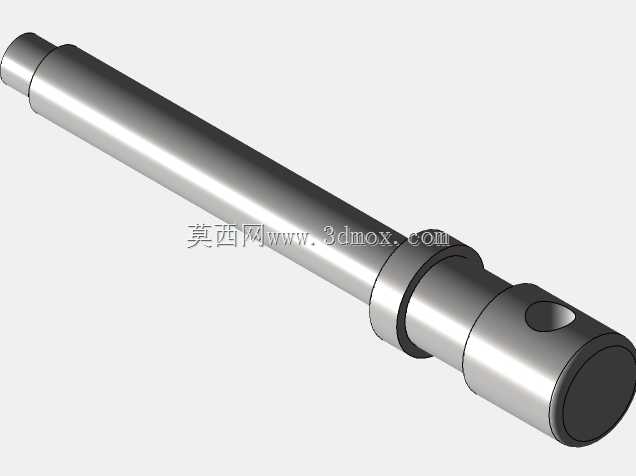

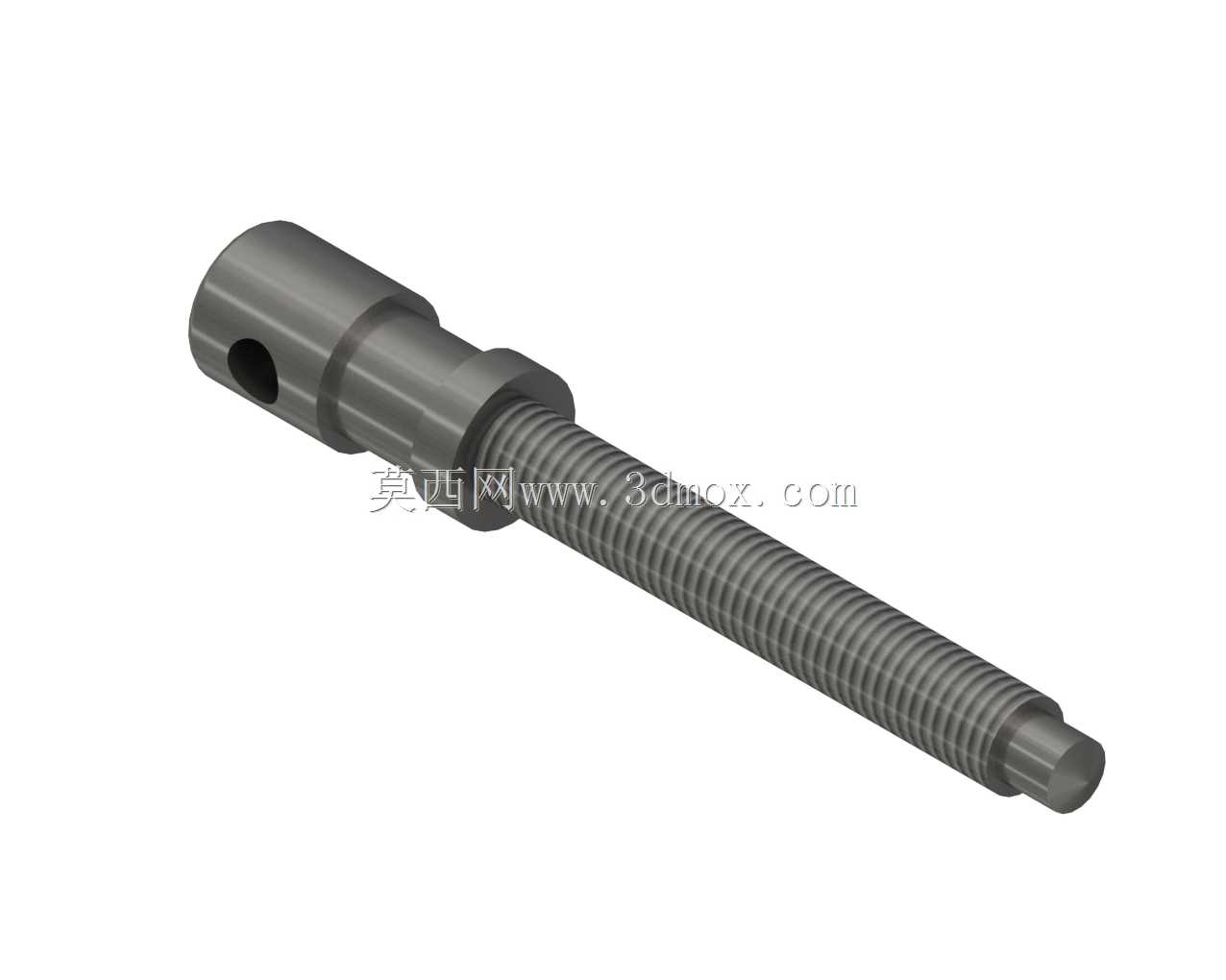

　　下端收窄的楔形结构可以深入工件的狭窄空间完成夹持，不会和周边的工装、刀具产生干涉。安装边界上，这款夹具整体结构紧凑，不需要额外的固定底座就能直接放置在工作台面使用，也可以根据使用需求在夹臂外侧加装固定孔，锁装在机床工作台或者专用工装板上，适配不同的作业场景。设计过程中重点考虑了手动操作的力臂匹配，T型手柄的长度经过力学核算，普通操作人员不需要借助加力杆就能产生足够的夹持力，同时不会因为力臂过长导致螺杆过载滑牙。夹臂的厚度和螺杆的直径做了匹配设计，夹持过程中夹臂的形变量控制在极小范围内，保证夹持精度稳定，不会因为反复受力出现结构变形。螺杆采用梯形螺纹设计，具备良好的自锁性能，夹持到位后不会因为加工过程中的振动出现松脱，

　　不需要额外加装锁止结构就能保持夹持力稳定。日常使用中，这款夹具可以配合不同材质的软钳口贴片使用，夹持表面精度要求高的工件时，能避免夹痕损伤工件表面，适配精加工零件的装夹需求。在三维建模过程中，所有配合面都预留了合理的装配间隙，螺杆和螺纹孔的配合公差符合手动工装的通用标准，加工制造时不需要特殊工艺，普通铣削、车削工艺就能完成所有零件的加工，制造成本低，维护简单，日常只需要定期在螺杆位置涂抹润滑脂就能保证操作顺畅，长期使用也不会出现卡滞问题。
