M14规格隐藏式储物螺栓结构设计

　　这款M14规格的特殊螺栓结构，打破了常规紧固件仅承担连接锁紧功能的设计思路，在标准外六角螺栓的外形基础上，内部集成了封闭储物空腔，可在不改变螺栓外部安装尺寸、不影响原有连接紧固性能的前提下，实现小型物件的隐蔽存放。从实际应用场景来看，这类结构可适配户外设备、公共设施、定制化机械装置的隐蔽储物需求，比如户外长期布设的监测设备可将微型备用感应元件、标识芯片存放于空腔内，避免外露遗失或被环境侵蚀；定制改装的机械结构中，也可利用这类螺栓存放小型校准配件、应急解锁顶针等零散小零件，无需额外设置外置储物位，保持设备外观的整体性。

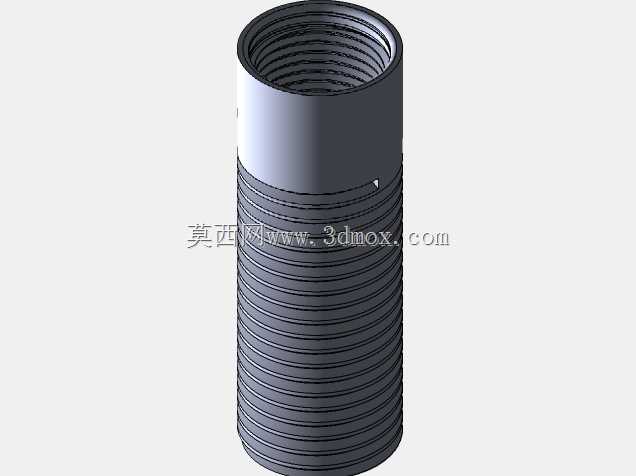

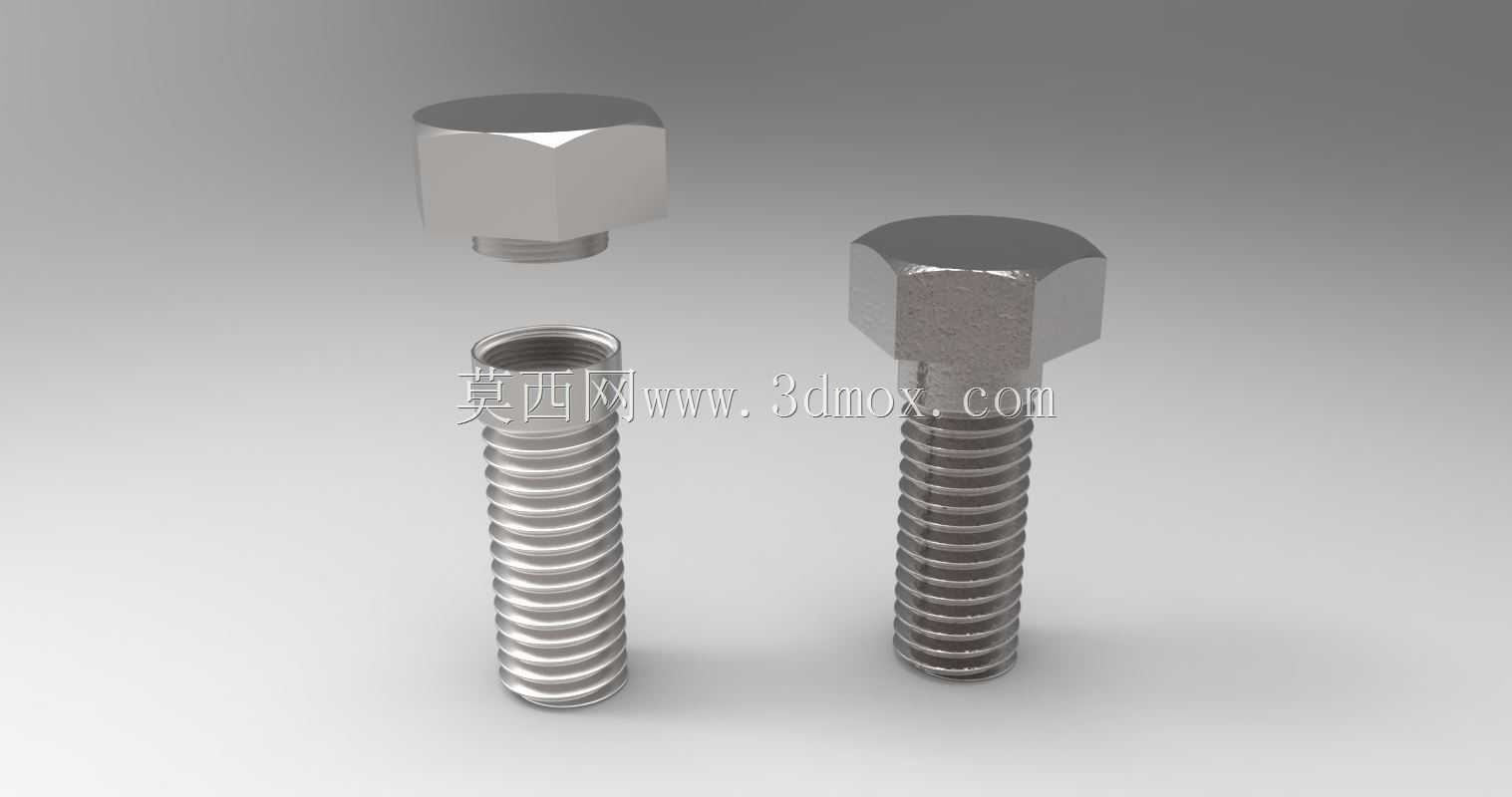

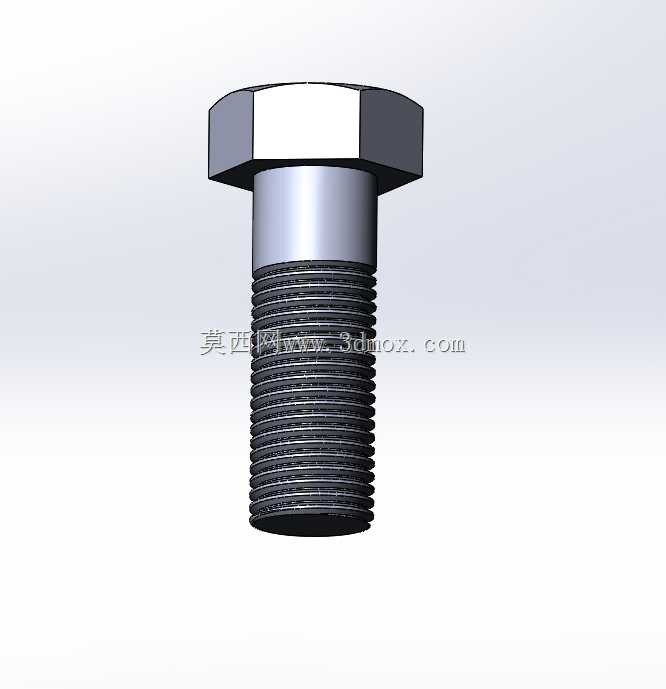

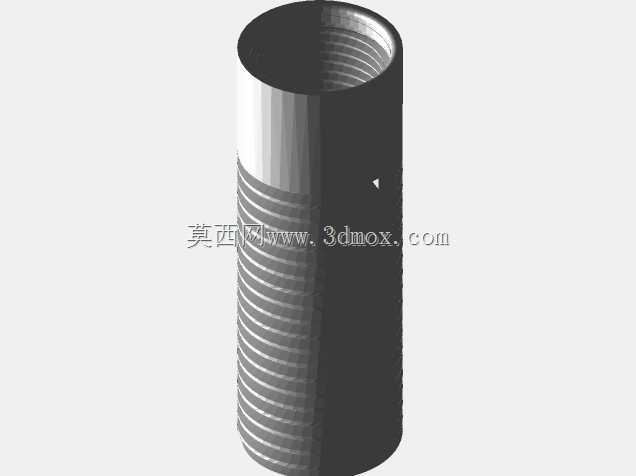

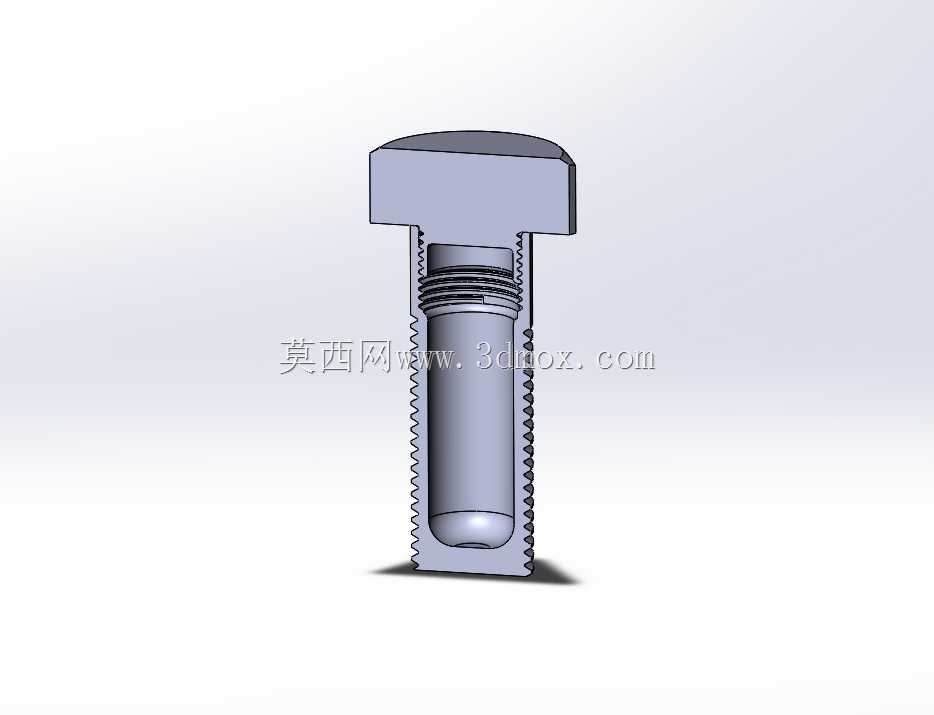

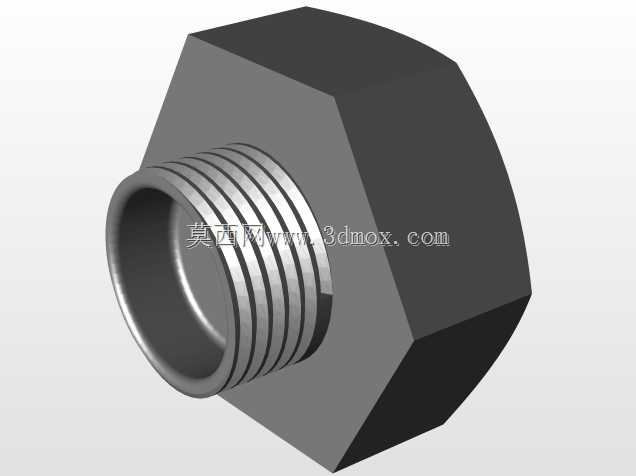

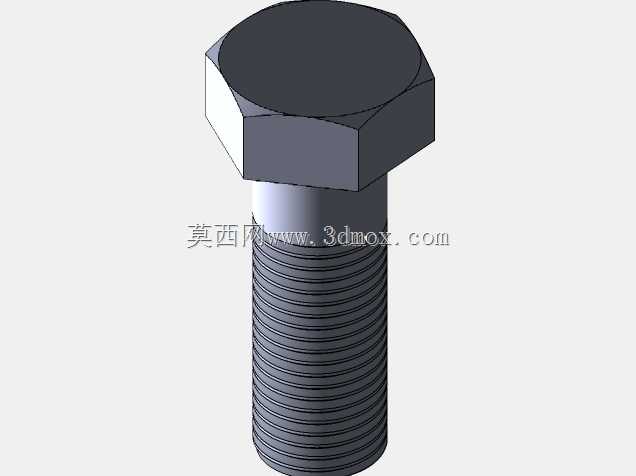

　　从设计逻辑来看，整体外形完全沿用标准M14外六角螺栓的轮廓参数，头部对边尺寸、螺杆公称直径、螺纹牙距均符合普通外六角螺栓的通用安装规范，可直接适配常规M14规格的螺纹安装孔，不需要对原有设备的安装位做任何改型加工，安装边界与同规格标准螺栓完全一致，替换适配成本极低。内部空腔采用螺纹旋合密封结构，螺栓头部下方的螺杆段为空心结构，底部设置独立的密封端盖，端盖与空腔内壁通过细牙螺纹配合，配合端面可加装密封垫片实现防潮、防异物侵入的密封效果，空腔内部为光滑圆柱空间，可容纳直径小于10mm、长度不超过30mm的小型柱状物件。

　　结构强度层面，设计时保留了螺栓头部与螺杆连接位置的足够壁厚，螺纹段的牙型厚度也满足常规8.8级螺栓的强度要求，在正常的预紧力工况下，不会因为内部空心结构出现断裂、滑牙等失效问题，和同规格实心螺栓的紧固承载能力差距控制在15%以内，完全能满足非核心重载连接位的使用要求。端盖的旋合位置隐藏在螺杆内部，安装完成后从外部完全看不出和普通螺栓的区别，隐蔽性极强，不会因为额外的结构破坏设备外观的一致性。

　　建模过程中对螺纹配合段做了间隙优化，端盖旋合时的阻尼适中，既不会因为间隙过大出现松动脱落，也不会因为配合过紧导致难以旋开取放物件；空腔内壁做了圆角过渡处理，避免应力集中导致螺杆受载时从空腔位置开裂，底部端盖的外端面设置了小型内六角沉孔，可使用标准内六角扳手完成端盖的拆装，不需要定制特殊工具，日常取放内部物件的操作十分便捷。
