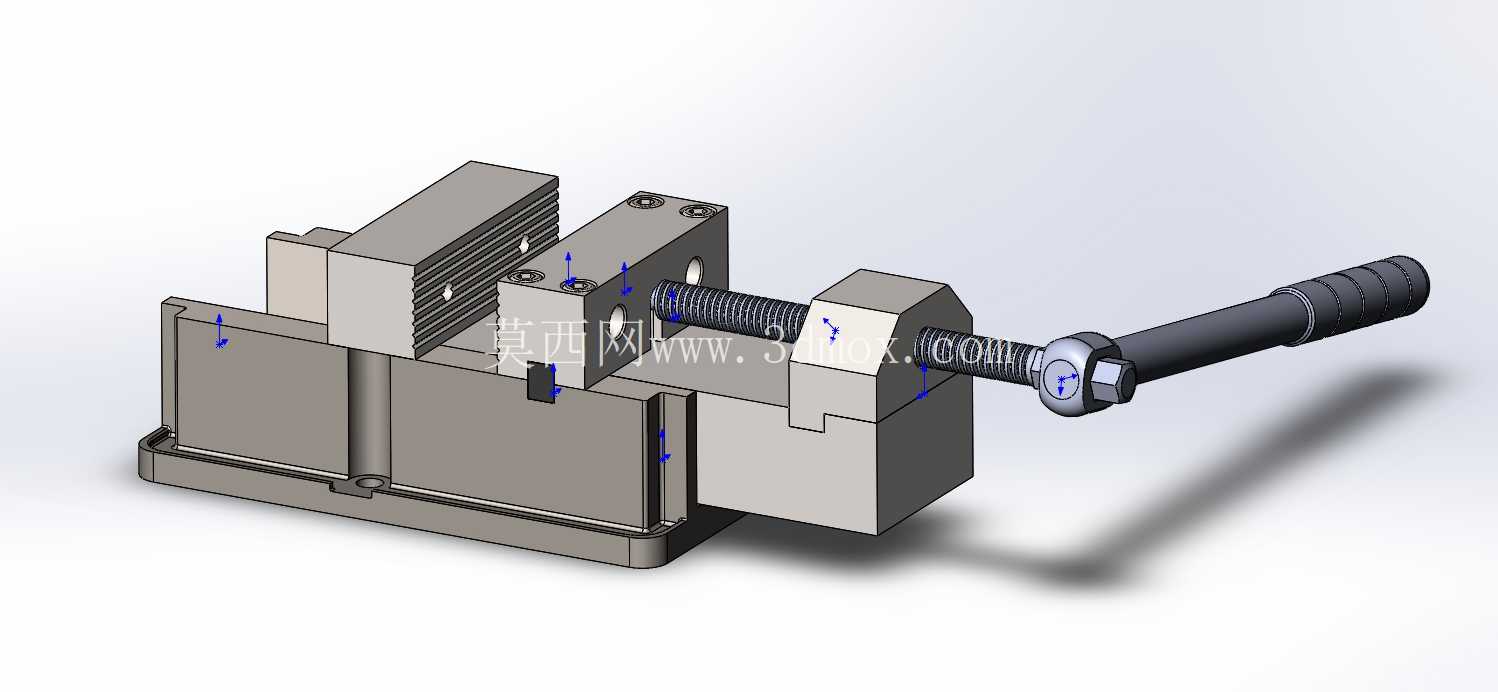

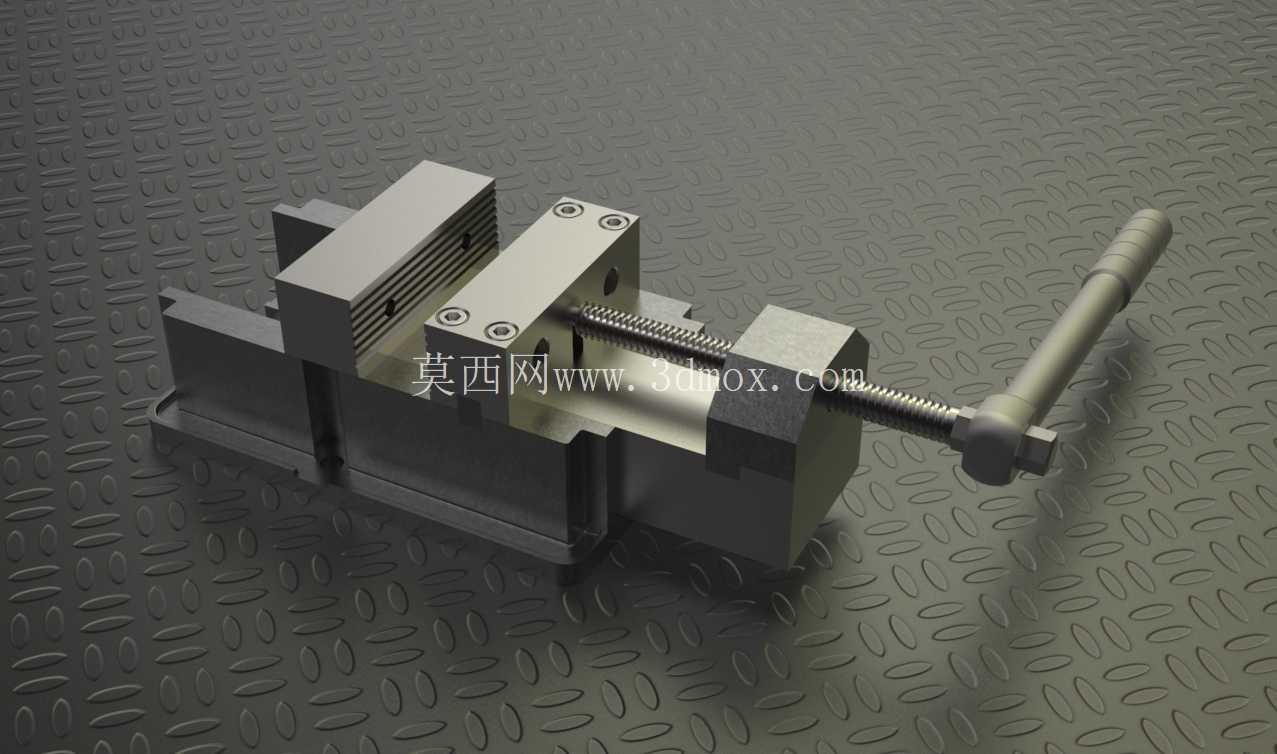

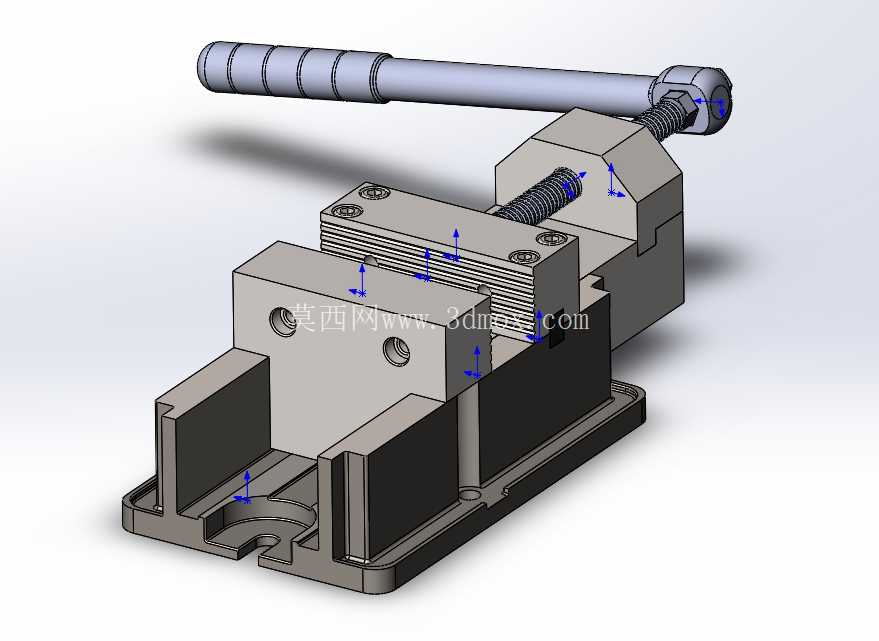

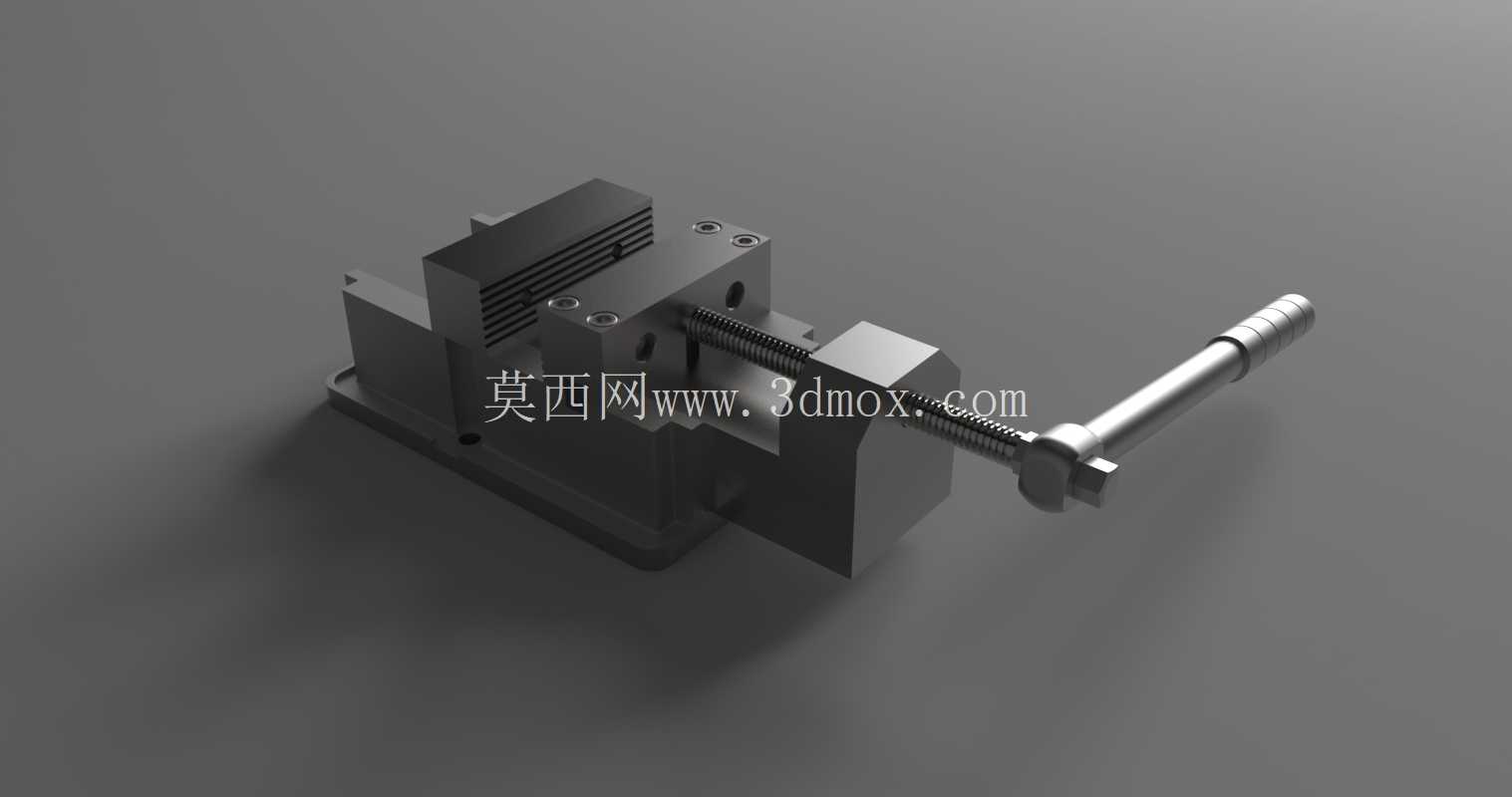

精密机用虎钳工业装夹结构设计

在常规铣削、磨削、钻削等机加工工序里，工件的可靠装夹是保证加工精度的核心前提，这款精密机用虎钳正是面向中小尺寸零件的机加工装夹需求设计，适配多数立式铣床、平面磨床、台式钻床的工作台装夹场景，也可用于钳工划线、零件修配工位的工件固定。从实际使用场景出发，这类虎钳常被安置在机床工作台的T型槽上，配合行程挡块、定位块完成批量零件的快速装夹定位，相比手动平口钳，其传动结构的刚性与夹持稳定性更适合承受切削过程中的交变载荷，避免工件在吃刀时出现位移、抬翘等问题。

这款虎钳钳口宽度为150毫米，最大开口量可达50毫米，能够覆盖绝大多数常规小型机加工零件的装夹尺寸范围，无论是方形坯料、轴类零件还是异形工装件，都能通过更换不同钳口垫板实现适配。传动部分采用Tr20x4梯形螺纹结构，这类螺纹的牙型强度高，传动过程中自锁性能可靠，摇动手柄带动丝杆推进活动钳身时，进给手感顺滑无卡顿，夹持力可通过手柄力矩进行控制，既能够保证薄壁零件装夹时不会出现夹伤变形，也能在重载切削时提供足够的夹持摩擦力，避免工件打滑。

安装维度上，这款虎钳的底座定位尺寸适配常见的14毫米T型槽，安装孔位间距匹配常规机床工作台的槽距，底座带有50毫米高度的定位台阶，安装时可以直接靠紧工作台侧基准面快速找正，不需要反复打表调整钳口与机床行程的平行度，能够大幅减少工位准备的辅助时间。整体结构采用分体式组装设计，固定钳身、活动钳身、丝杆、螺母、手柄、底座等部件均为独立加工后装配，日常维护时可以单独拆解更换磨损部件，比如长期使用后钳口防滑齿磨损、丝杆螺母间隙过大时，不需要整体更换虎钳，仅更换对应配件即可恢复精度，有效降低车间工装的维护成本。

从设计思路来看，这款虎钳的结构优先保证刚性与精度保持性，固定钳身与底座采用一体化铸造成型后进行导轨面磨削加工，活动钳身与导轨的配合面经过刮研处理，配合间隙控制在合理范围内，既保证活动钳身滑动顺畅，又避免了间隙过大导致的钳口上翘问题。钳口部分采用可拆卸式硬化钢钳口板，表面加工有细密的交叉防滑齿，夹持毛坯面时能够嵌入工件表面形成可靠咬合，夹持精加工面时也可以更换铜质或者铝质软钳口，避免夹伤零件已加工表面。丝杆端部配有推力轴承，能够承受夹持时的轴向推力，减少丝杆转动时的摩擦阻力，长期使用后也可以通过调整螺母端的锁紧结构补偿丝杆与螺母之间的传动间隙，保证夹持进给的精度。

整体自重约37公斤，足够的自重能够降低切削过程中的共振风险，不需要额外加装过多的压块固定即可保证虎钳本身的稳定性，在小型加工中心或者教学实训机床上使用时，也可以配合底部的定位键快速完成工位切换。钳身的导轨面设计为封闭式结构，能够阻挡切削碎屑、切削液进入传动腔内部，日常清理时只需要擦拭钳身表面即可，减少碎屑进入丝杆配合面导致的磨损问题，延长工装的使用寿命。在实际生产场景中，这类虎钳既可以单独使用完成单工位装夹，也可以多台并排安装在工作台上，配合气动或者液压改造组件实现快速夹紧，适配小批量零件的加工生产需求，是机械加工车间里通用性极强的基础工装附件。
