小型精密螺杆式台虎钳夹持工装结构

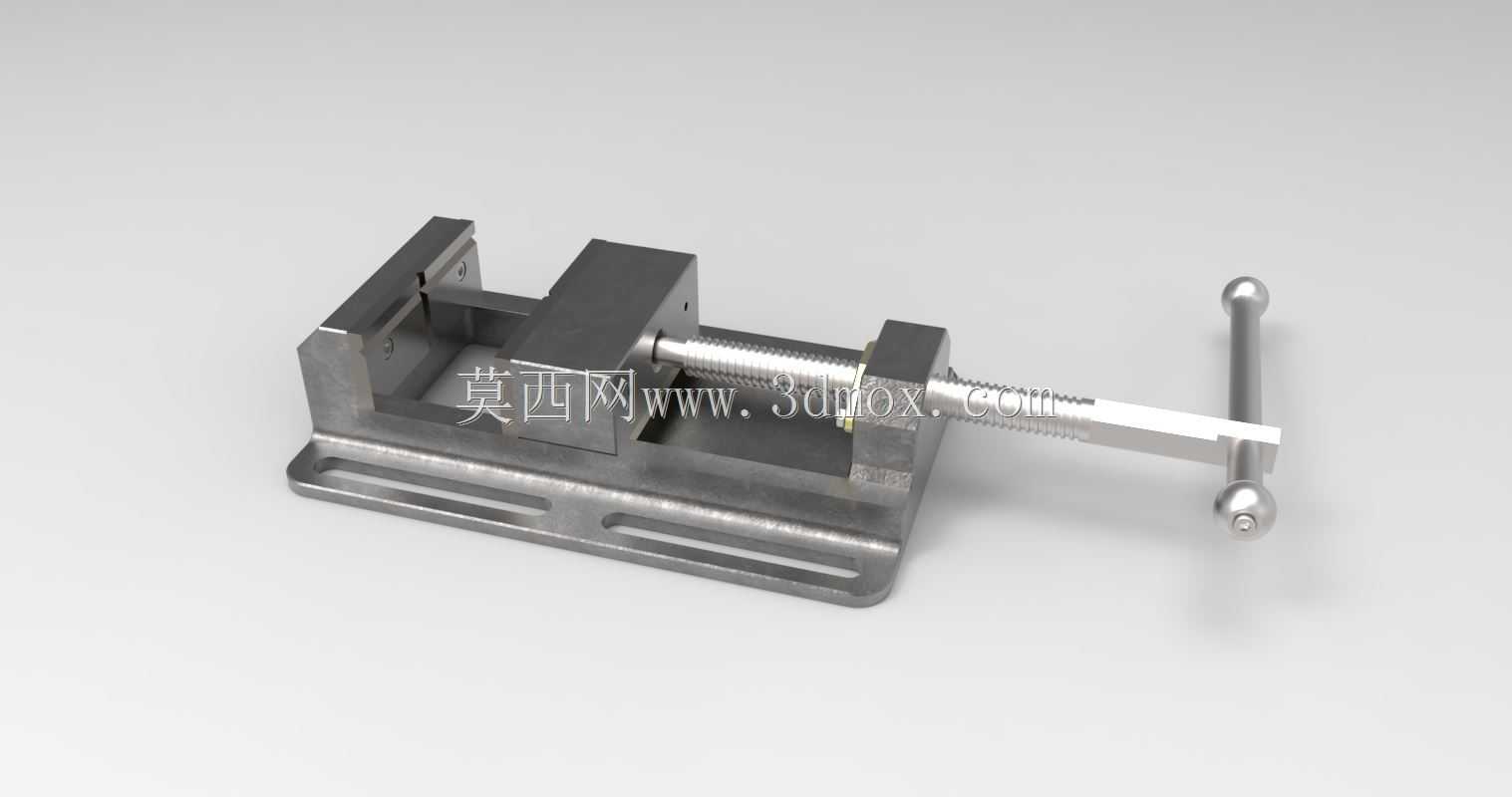

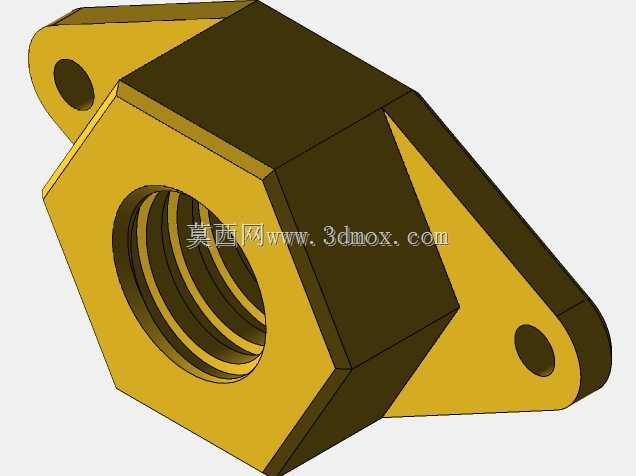

　　这款手动螺杆驱动的夹持工装，主要面向小型机加工工位、精密零件检测装夹、家用DIY金工操作场景设计，整体采用120x44毫米的钢板作为基座主体，基座上开设两条通长的14毫米插槽，可直接适配多数小型钻床、迷你铣床、台式砂轮机的工作台T型槽安装需求，安装时无需额外加工转接板，直接通过T型螺栓穿过插槽即可完成快速固定，安装边界清晰，不会与工作台面的其他装夹点位产生干涉。传动部分采用Tr20规格的梯形螺纹副，螺杆材质选用结构钢，配合螺母位置镶嵌黄铜触点，既保证了传动过程中的足够刚性，又能通过铜钢摩擦副降低长期使用的磨损量，避免纯钢螺纹副容易出现的咬合、锈死问题，日常维护仅需定期在螺纹面涂抹少量润滑脂即可保证操作顺滑。

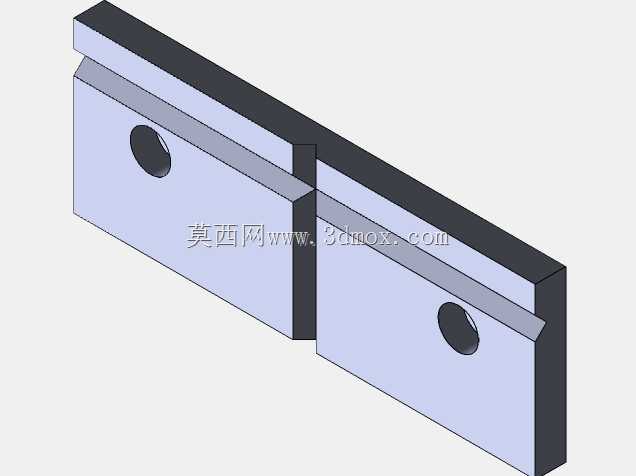

　　钳身整体采用分体式组装结构，固定钳身与基座一体加工成型，活动钳身通过导轨槽与基座配合，滑动间隙控制在0.02毫米以内，夹持工件时不会出现钳口上翘的问题，钳口位置预留了标准的钳口板安装螺孔，可根据加工需求更换光面、齿面或者软质钳口，适配不同材质工件的夹持需求，避免夹伤工件表面。从设计思路上看，这款工装没有追求大夹持行程，而是将整体结构的刚性作为核心设计目标，基座底部做了加厚处理，螺杆的支撑端采用双点位固定，在夹持硬质金属工件进行钻孔、轻铣操作时，不会出现钳身晃动、夹持偏移的问题，摇杆部分采用可拆卸的T型结构，在空间受限的工位操作时，可将摇杆单侧插入螺杆端部，减少操作所需的回转空间，同时摇杆两端做了球面处理，手动旋紧时不会硌手，

　　长时间操作的舒适度更好。实际使用中，这类小型台钳的夹持范围覆盖了绝大多数小型五金零件、电子结构件、模型零件的装夹需求，相比大型机用虎钳，它的占用空间更小，安装拆卸灵活，既可以固定在设备工作台面上作为常驻工装使用，也可以临时夹持在桌面边缘完成手工修锉、零件组装等操作，钳身的所有棱角位置都做了倒角处理，没有尖锐的加工毛刺，日常取放、操作时不会划伤操作人员。在结构细节上，活动钳身的行程限位做了隐藏式设计，不会在钳身外部突出多余的结构，避免加工过程中切屑堆积在限位位置难以清理，基座的插槽边缘做了沉台处理，固定螺栓的头部可以完全沉入沉台内，不会突出基座底面影响安装平整度，整个钳身的加工基准统一，所有配合面的平面度、平行度公差都按照工装夹具的常规精度要求设计，能够满足普通精度等级的机加工、检测装夹需求。
