大功率10W贴片式发光二极管结构设计

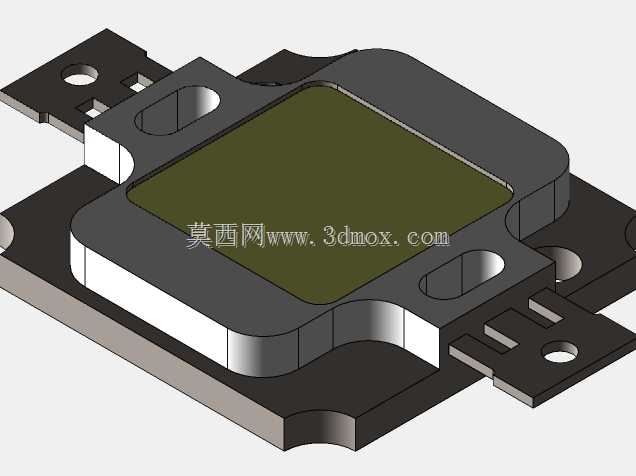

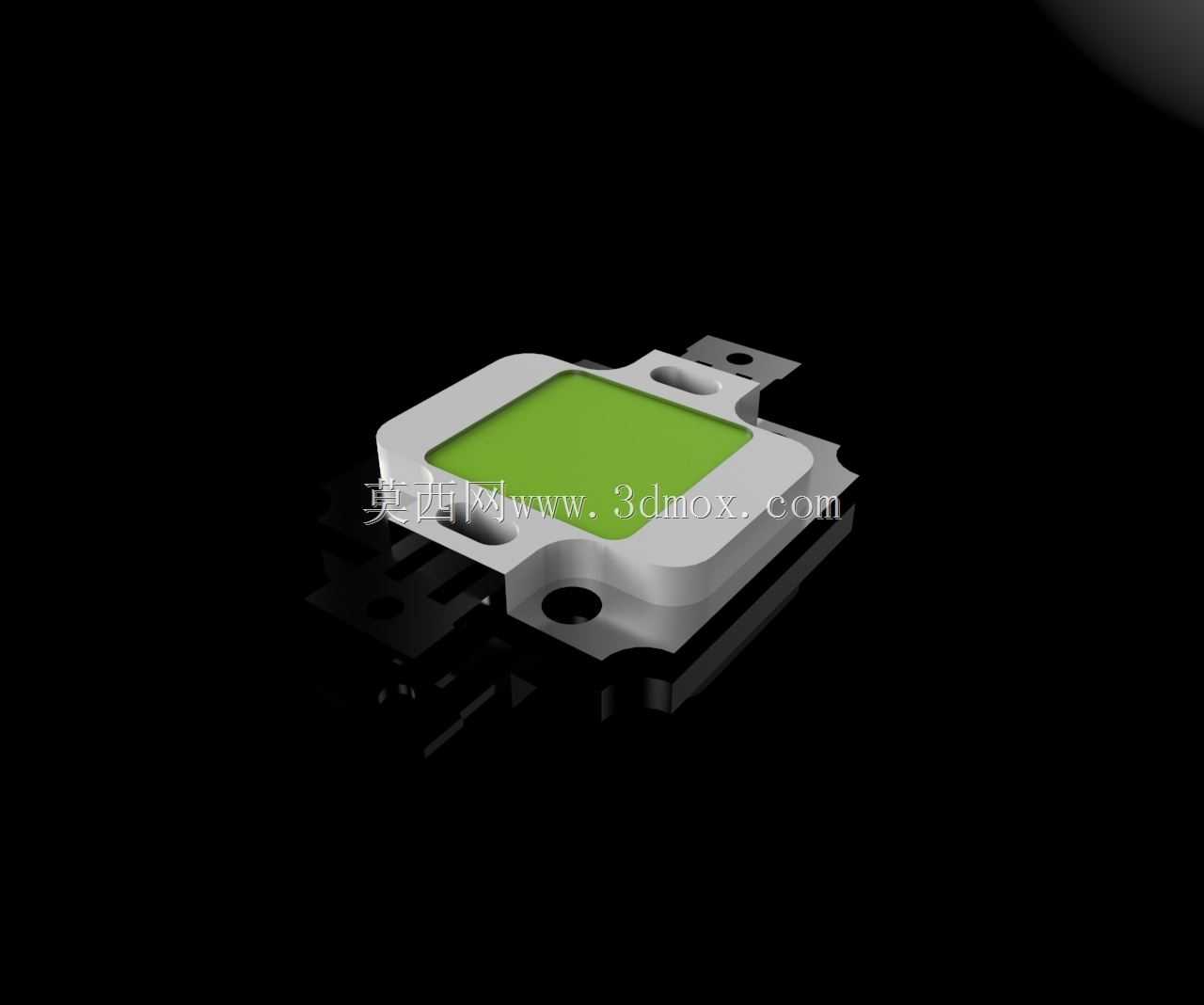

　　这款10W功率等级的发光二极管，是面向中高功率照明场景设计的半导体发光组件，在工业照明、商用补光、户外亮化、设备状态指示等场景中有着广泛应用，区别于小功率直插LED，该器件可承载更高的驱动电流，单颗即可输出千流明级别的光通量，能减少整灯的元器件排布数量，简化灯具的PCB布线与散热结构设计。从结构设计逻辑来看，该器件采用带固定安装耳的方形基座结构，基座主体选用导热性能优异的合金材质，核心发光区域居中设置，表面覆盖荧光胶层实现白光输出，发光区四周设置围坝结构，避免荧光胶溢胶同时提升出光效率，两侧伸出的安装耳上预留定位安装孔，可通过螺丝直接锁附在散热铝基板或者灯具散热壳体上，相比无固定脚的贴片LED，抗振动性能更强，

　　适合在有一定振动的工业设备、车载辅助照明场景中使用。设计过程中重点考量了散热路径的优化，基座底部为平整贴合面，安装时可涂抹导热硅脂与散热结构紧密贴合，将PN结工作产生的热量快速导出，降低结温提升器件使用寿命，电极引脚从基座侧方引出，兼容常规回流焊工艺，可适配自动化SMT贴片生产线的加工要求，无需额外定制治具。从安装边界来看，该器件整体外形为方形带侧耳结构，核心发光区为正方形，安装孔位间距符合行业通用的大功率LED安装规范，可直接替换同规格的其他品牌同功率器件，无需修改灯具的PCB开孔与散热结构尺寸，发光面高度与基座厚度匹配常规透镜的安装焦距，搭配对应角度的光学透镜即可实现不同配光要求，满足投光、泛光、聚光等不同的出光角度需求。

　　在实际选型应用中，该器件可多颗串并联组合使用，搭配恒流驱动电源即可组成不同功率的照明模组，单颗使用时可作为设备的强光状态指示灯、局部照明光源，多颗阵列排布可用于路灯、工矿灯、投光灯等大功率照明产品，结构设计上规避了小功率LED亮度不足、大功率COB光源更换成本高的问题，兼顾了发光效率、安装便利性与维护成本。
