集成式流体汇流收集分配板结构

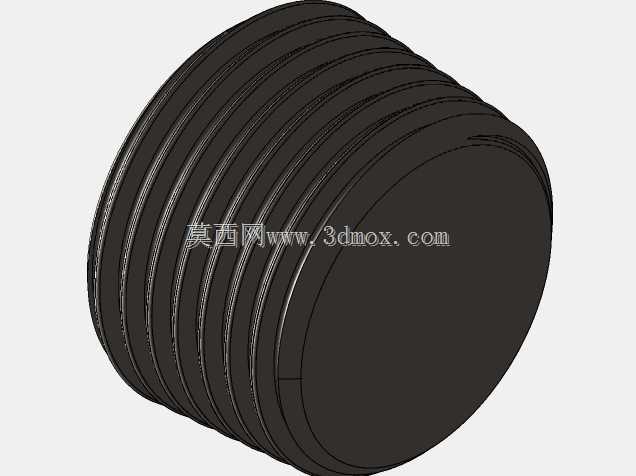

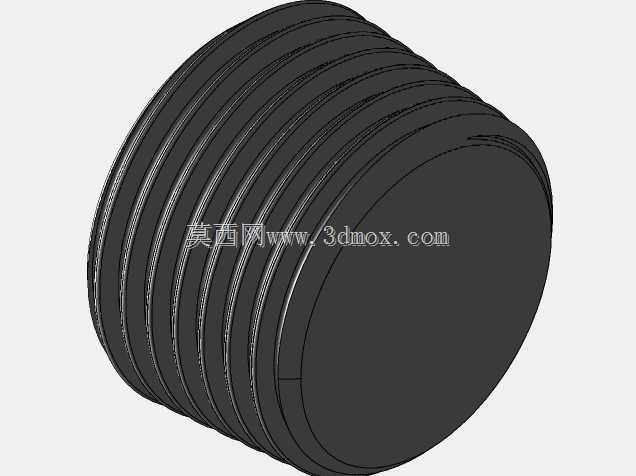

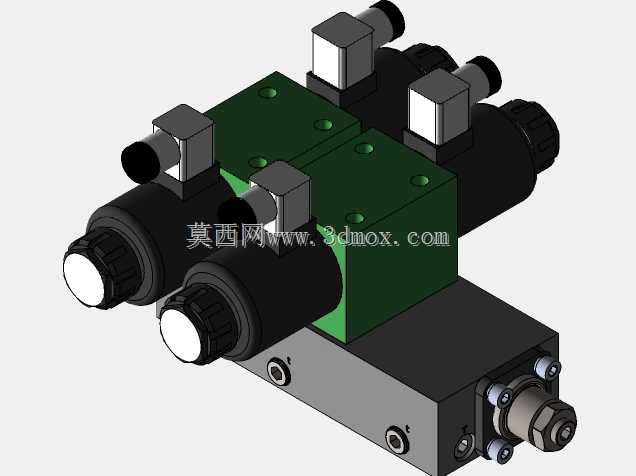

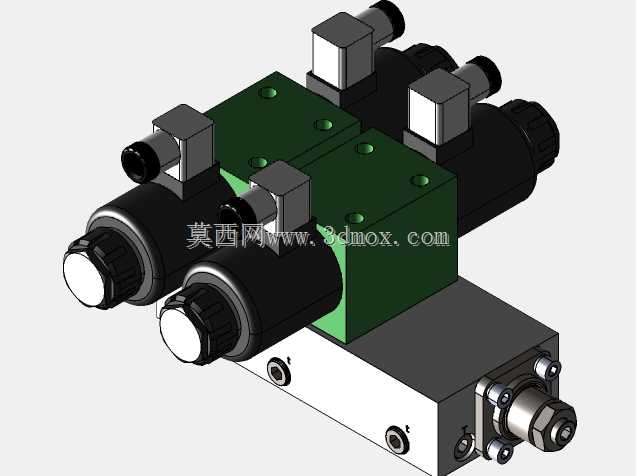

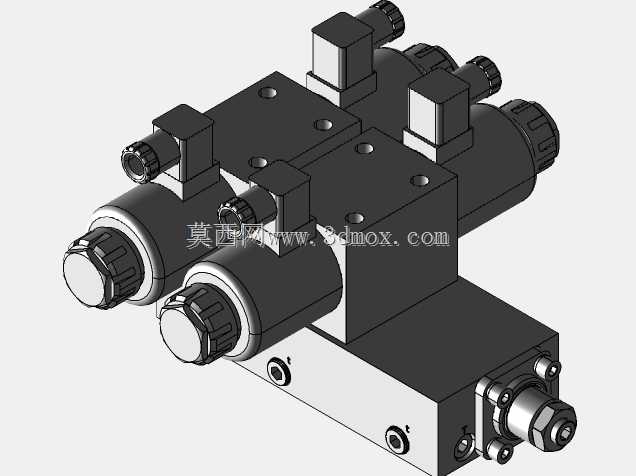

　　这类汇流收集板多应用在液压站、气动控制回路、工艺流体输送工位中，核心作用是把分散的单路介质通路做集成化整合，替代传统多根独立管路拼接的布设方式，减少管路接头数量，从结构根源上降低介质泄漏的概率，同时压缩整套流体控制单元的安装占用空间。在实际产线布设场景里，这类板件常作为阀组的安装基座使用，电磁阀、节流阀、单向阀等控制元件可直接锁附在板件表面，对应通路直接和板内预制的流道连通，不需要额外搭配过渡接头，后期做阀件维护更换时，不用拆解整套外接管路，只需要拆卸对应阀件即可，能大幅缩短设备停机维护的时长。设计这类板件时，首先要根据系统的额定工作压力、介质类型确定基体材质，常规低压气动回路多采用铝合金材质做硬质阳极氧化处理，

　　兼顾轻量化和流道内壁的抗腐蚀能力，中高压液压回路则会选用45号钢或者不锈钢锻件做毛坯，避免流道在长期承压下出现开裂渗漏。流道排布阶段要优先规避直角急弯结构，尽可能采用圆弧过渡的流道走向，降低介质在板内流动时的沿程压力损失，同时要注意不同压力等级的流道之间预留足够的壁厚，避免高压流道击穿壁面造成不同回路串腔。外形尺寸设计要匹配安装机柜的预留安装位，板件边缘预留的安装固定孔位要和机柜安装梁的孔距对应，安装面的平面度要控制在合理公差范围内，避免阀件锁附后因为板面不平整出现密封面贴合不严的问题。板件上的介质进出接口位置要和外部管路的走向匹配，避免外接管路出现过度弯折，接口的螺纹规格要统一适配常用的管路接头标准，

　　减少现场安装时的接头适配工作量。流道加工完成后要做去毛刺处理，避免流道内壁残留的金属碎屑随介质进入下游阀件或者执行元件，造成阀芯卡滞、密封件划伤等故障，成品还要做耐压密封测试，在1.5倍额定工作压力下保压足够时长，确认各流道无渗漏、无串腔问题才能投入装配使用。这类集成式汇流板相比传统管路拼装的结构，还能让整套流体回路的排布更规整，日常巡检时可以快速定位对应回路的位置，排查故障的效率也能得到明显提升，在自动化生产线、工程机械液压系统、化工流体输送工位都有非常广泛的适配场景。
