带法兰端内螺纹连接轴套结构设计

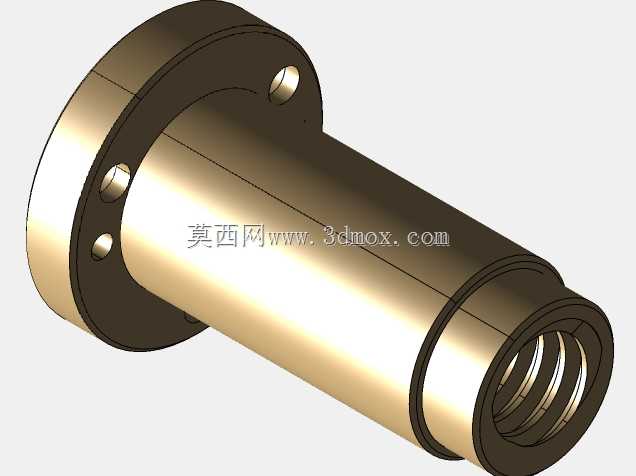

　　这类带法兰端的内螺纹轴套，在轻工输送、小型物料吊装的传动链路里十分常见，尤其是食品加工线的鱼片吊挂输送工位，常作为吊具与输送链杆的核心连接构件使用。从结构设计逻辑来看，法兰端采用三孔均布的安装布局，三个安装孔沿法兰端面圆周等角度分布，安装时可通过螺栓将轴套法兰端与外部安装基座牢牢固定，避免轴套工作时出现周向转动或轴向窜动，三孔布局相比四孔安装更适配小尺寸安装空间，在保证连接强度的前提下减少了安装紧固件的数量，提升装配效率。轴套主体为阶梯式圆柱结构，从法兰端向外延伸的过程中设置了两级轴肩，第一级轴肩紧邻法兰端面，主要作用是为安装后的密封件提供定位挡边，可适配O型圈或骨架油封的安装需求，避免工作环境中的水汽、

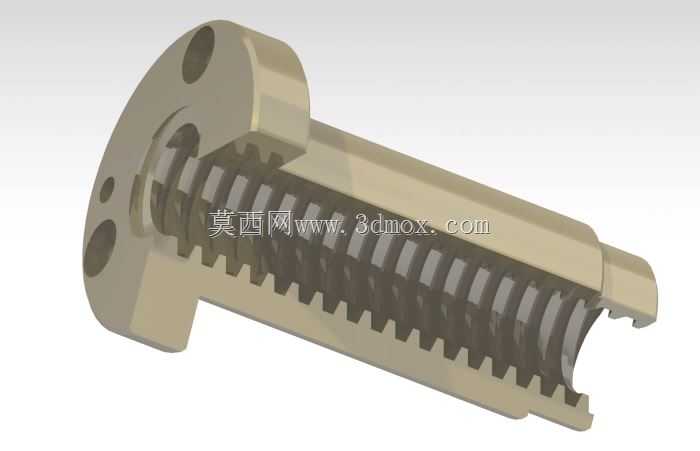

　　粉尘进入轴套内部的螺纹配合区域；第二级轴肩靠近轴套的外端，用于和外部配套的护套或者限位挡圈配合，限定轴套伸入安装工位的深度，避免装配过位导致内部螺纹与对接件啮合长度不足。轴套内部为通长的内螺纹结构，螺纹段从外端一直延伸至靠近法兰端的位置，螺纹规格适配常规的吊装螺杆，可直接与带外螺纹的吊挂螺杆啮合，无需额外加装连接转接头，减少了传动链路的连接节点，降低了节点松动的风险。从安装边界来看，法兰端的外径大于轴套主体的最大外径，安装时需要在基座上预留与轴套主体外径匹配的通孔，法兰端面与基座表面贴合，三个安装孔的中心圆直径需与基座上的预装螺栓孔位置完全对应，轴套主体的伸出长度可根据实际工位的吊挂高度需求做适配调整，

　　外端的螺纹入口处做了倒角导向处理，方便对接螺杆快速旋入，避免螺纹对位时出现错牙、刮伤螺纹牙型的问题。材质选择上这类零件常采用铜合金加工，表面光洁度高，螺纹配合时的摩擦阻力小，同时具备不错的抗腐蚀性能，适配食品加工车间潮湿、定期冲洗的工作环境，法兰端面与轴套主体的同轴度公差控制在较高精度等级，保证安装后螺杆的垂直度，避免吊挂物料时出现偏载，导致螺纹受力不均出现滑牙、断裂的问题。在实际应用场景中，这类轴套除了用于食品线的鱼片吊具安装，也可用于小型轻工设备的杆件连接、传动导向部位，其阶梯轴的结构可同时满足固定、密封、限位、连接多重功能，相比等直径的直轴套集成度更高，能减少配套零件的数量，降低整套机构的装配复杂度。

　　设计时需要重点校核法兰安装孔的剪切强度、内螺纹的抗拉强度，以及轴肩位置的应力集中情况，因为吊装工位会承受周期性的交变载荷，应力集中位置容易出现疲劳裂纹，所以在轴肩与轴身、法兰与轴身的衔接位置都做了圆角过渡处理，分散应力集中点，提升零件的疲劳使用寿命。
