水泵水轮机叶轮转子结构设计

　　这套叶轮转子结构面向水泵水轮机这一类可逆式水力机械，其核心特征在于同一转轮在两种工况下承担完全相反的能量转换任务。水泵工况下，叶轮随主轴高速旋转，叶片对进入流道的水体施加离心力与动量矩，将机械能转化为水的压力能与动能，实现流体的加压输送；水轮机工况下，高压水流反向进入蜗壳与导水机构，冲击叶片并推动转轮旋转，将水流的势能与动能转化为主轴输出的旋转机械能。这种双向工作特性决定了转轮叶片的型线不能单纯按离心泵或混流式水轮机的单一逻辑设计，而需要在泵工况的高效增压与水轮机工况的顺畅过流之间寻找折中点。

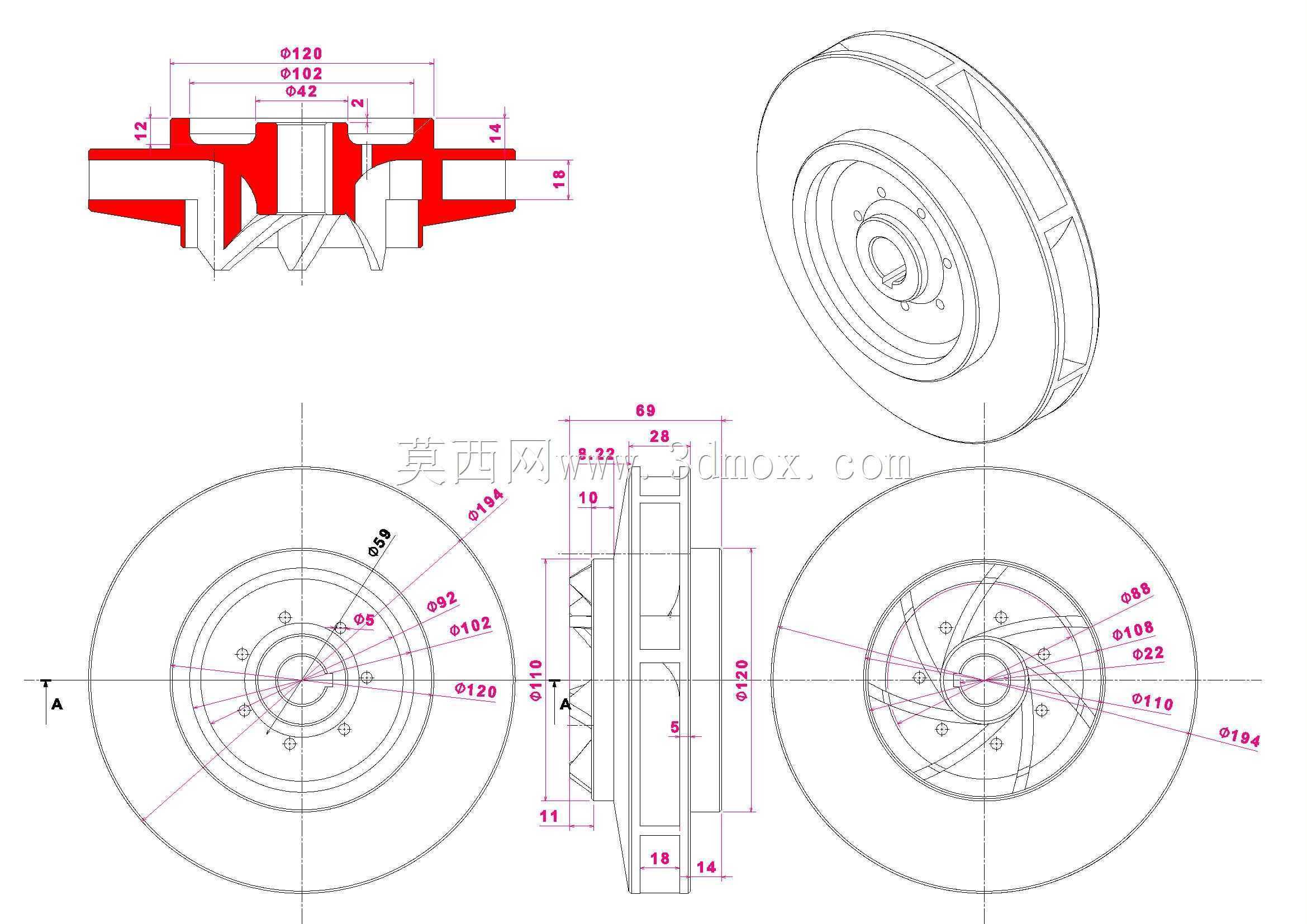

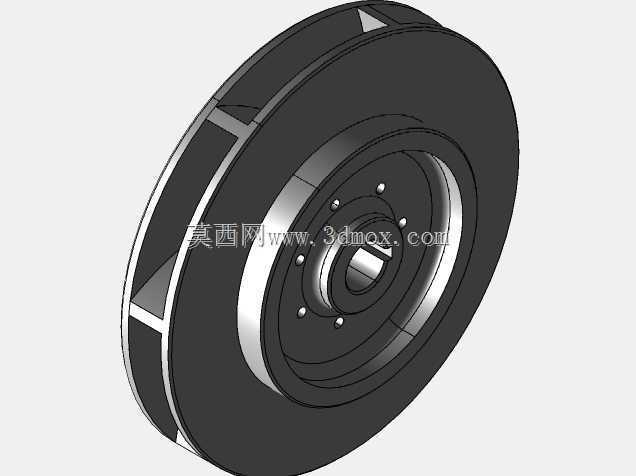

　　从结构上看，该转子采用圆盘式转轮布局，外侧为大直径圆形轮盘，中心设置轮毂与主轴配合的轴孔，多片空间扭曲叶片沿圆周均布于轮盘内侧流道中。叶片从轮毂处向轮缘方向延伸，进口边与出口边的安放角沿径向连续变化，这种空间曲面造型是兼顾两种工况水力性能的关键。轮毂中心孔用于与主轴形成轴系连接，周边可见的若干小孔对应叶片与轮盘、轮毂之间的连接或定位结构，在实际装配中可通过螺栓、销钉或焊接方式将叶片固定于前后盖板之间，形成封闭或半开式的叶轮流道。

　　在选型与布置阶段，首先要明确机组的工作边界。水泵水轮机多用于抽水蓄能电站，在电网负荷低谷时作为水泵将下库水体抽至上库储存能量，在负荷高峰时作为水轮机放水发电，承担调峰、调频与事故备用任务。转轮直径直接决定过流能力与单机容量，轮毂直径则与主轴扭矩传递、轴系临界转速相关。设计时需根据水头、流量、转速与效率目标确定比转速，再由比转速反推叶片数、叶片包角、进出口宽度与流道断面变化规律。叶片数过少会导致单叶片负荷过大、压力脉动加剧，过多则增加摩擦损失并加重铸造与加工难度，通常混流可逆式转轮叶片数在六至九片区间选取。

　　流道设计是整个转轮的核心。水泵工况要求叶片出口安放角与轮缘速度三角形匹配，使水流获得足够的周向分速度；水轮机工况则要求水流沿叶片正面平顺进入、沿背面脱流最小，避免在飞逸或低水头工况下产生强烈涡带。三维建模时需先在轴面投影中确定前后盖板的流线，再对每条流线进行保角变换或平面叶栅展开，逐点给出叶片厚度与安放角分布，最后通过曲面缝合生成实体。叶片厚度从进水边的薄圆头向出水边逐渐过渡，既要满足强度与抗空蚀要求，又要控制叶型阻力。轮盘与轮毂的过渡圆角需重点处理，应力集中往往出现在叶片与盖板交接的根部，高水头机组在此区域还要堆焊不锈钢抗磨层。

　　安装边界方面，转轮通过中心轮毂孔与主轴轴段配合，配合方式多采用过盈配合加键或销，轴向由主轴轴肩与锁紧螺母定位，径向跳动与端面跳动需在机加工后通过静平衡、动平衡校验控制。转轮外圆与蜗壳、导水机构之间保留均匀的密封间隙，间隙过小会在热膨胀或振动时发生碰磨，过大则增加容积损失。主轴穿过尾水管或泵壳处设置机械密封或填料密封，防止高压水外泄。整体转子装入机壳后，还需校核轴系的扭转强度、横向振动临界转速以及在水推力作用下的轴向承载，推力轴承与导轴承的选型都要以转轮的水力学计算结果为输入。

　　在维护视角下，这类转轮长期承受含沙水流的冲刷与空泡溃灭的剥蚀，叶片背面靠近下环处是空蚀高发区，建模时保留叶片与盖板的分体连接特征，也便于现场对损伤叶片进行补焊或单独更换。理解这套转子的双向流道逻辑、轴系连接关系与安装间隙约束，是开展水泵水轮机选型设计、性能校核与三维结构建模的基础。
