微型单杆直线气动执行元件结构设计

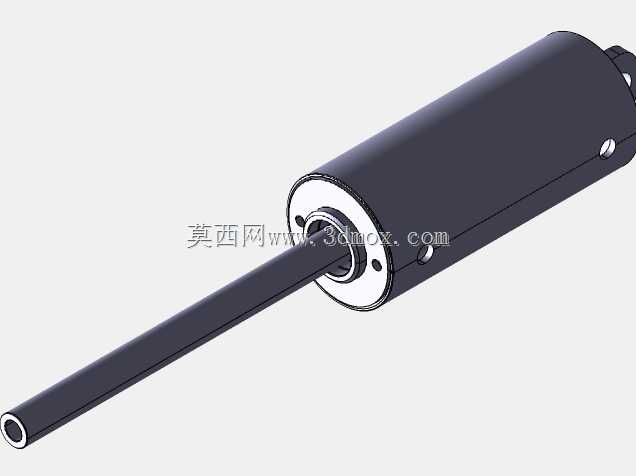

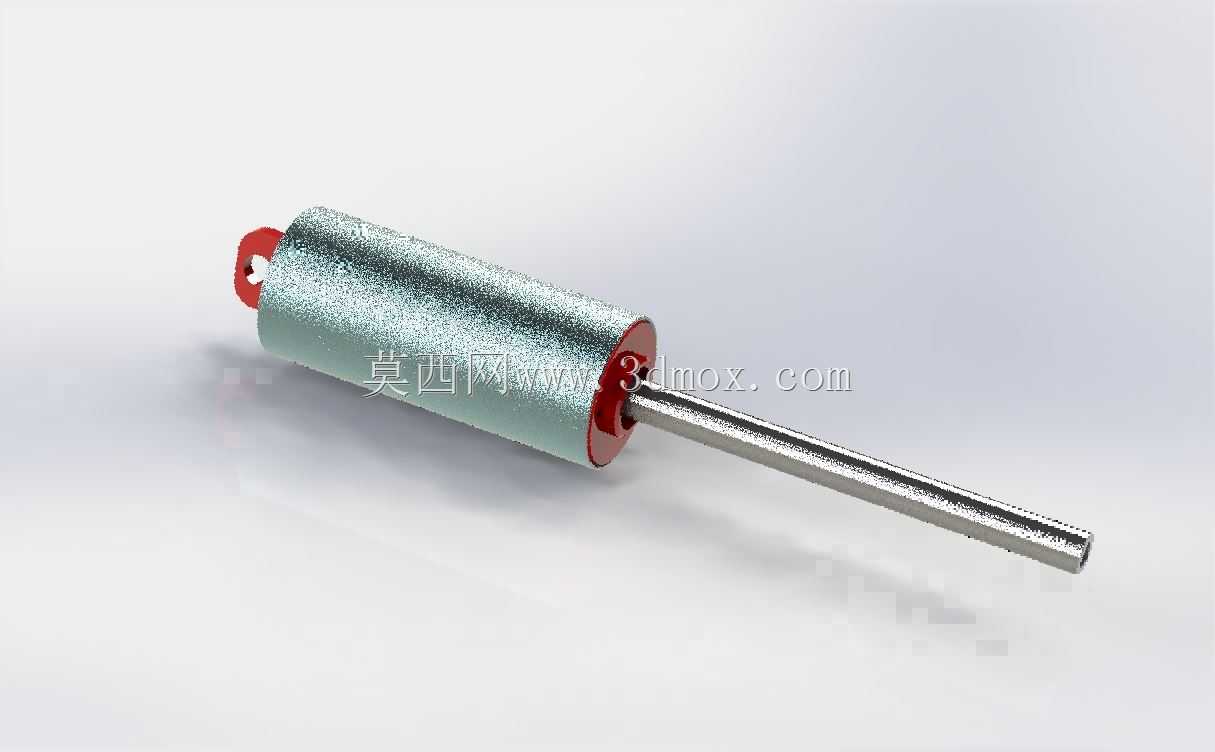

　　这款微型单杆气动执行元件，主要面向狭小安装空间内的短行程直线驱动场景设计，常见应用在3C电子装配工位的小件推料、小型夹具的松紧驱动、检测设备的探针进给、包装产线的轻载挡停等工况，适配0.1-0.7MPa的常规工厂压缩空气气源，能在不占用过多安装位的前提下提供稳定的直线往复输出。从结构设计逻辑来看，整体采用了圆柱形缸体的经典布局，缸筒外壁做了磨砂氧化处理，既提升了表面耐磨性能，也能在长期使用中避免表面锈蚀剐蹭，两端的端盖采用过盈压装配合密封胶圈的固定方式，相比螺纹端盖结构进一步压缩了轴向总长度，更适配紧凑空间的安装需求。伸出的活塞杆采用了硬质镀铬处理，表面粗糙度控制在Ra0.8以内，能降低往复运动时的密封件磨损，

　　延长整套元件的使用寿命，杆端未做额外外螺纹设计，可根据实际安装需求选配压头、连接叉或者定制连接件，适配不同的末端执行场景。安装边界方面，缸体外径控制在极小尺寸范围内，可直接通过缸体本身的卡箍安装固定，也可依托尾部的安装孔做铰接式固定，不需要额外预留大尺寸的安装法兰空间，轴向总长度在完全缩回状态下能适配多数小型自动化设备的内部安装间隙，行程设计覆盖短行程高频往复的使用需求，运动过程中活塞杆的径向跳动量控制在极小范围内，避免带载运行时出现卡滞、偏磨的问题。在功能特性上，这款元件采用单进气口驱动、弹簧复位的单作用设计，通气时活塞杆伸出完成推压、顶紧动作，断气后依靠内部复位弹簧自动收回活塞杆，不需要额外布置反向供气回路，

　　能简化配套气路的设计复杂度，减少电磁阀的使用数量，降低整套小型设备的制造成本。内部活塞采用了低摩擦密封件设计，启动压力低，即使在低压供气状态下也能平稳伸出，不会出现爬行、顿挫的问题，适合对驱动平稳性有一定要求的精密装配场景。设计过程中重点平衡了结构强度和外形尺寸的关系，缸筒选用轻质铝合金材质，在保证耐压强度满足常规气源压力要求的前提下，尽可能降低元件自身重量，避免安装在运动模组上时增加额外的负载惯量。端盖位置的进出气接口做了内螺纹标准化设计，可直接适配常规规格的气动快插接头，现场安装时不需要额外加工转接件，能快速完成气路连接调试。
