水电站用柱塞缸液压执行元件结构设计

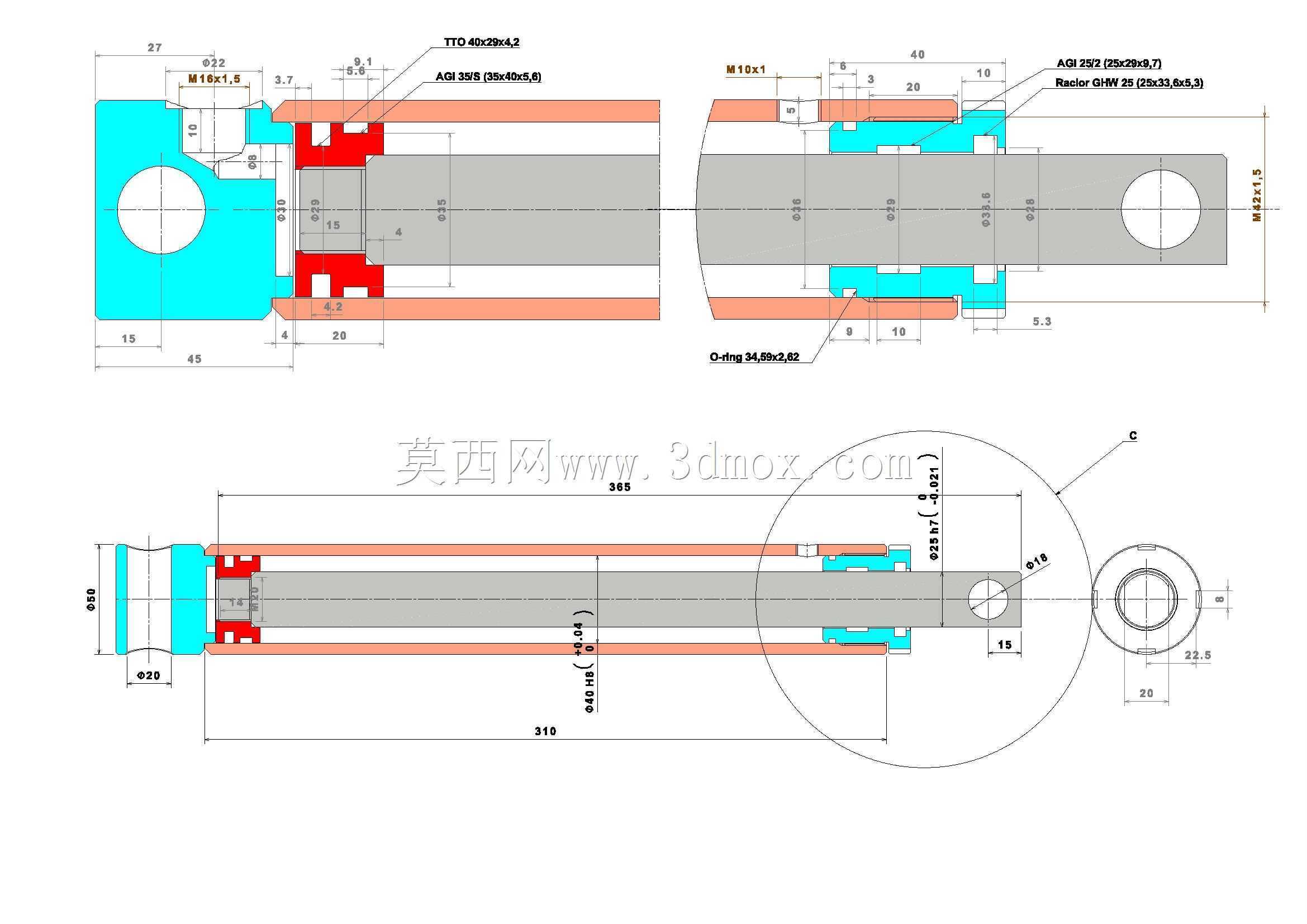

　　在水电站水力机械系统的液压控制回路里，这类柱塞缸是核心的直线执行部件，主要承担水轮机导叶开度调节、进水阀门启闭、检修闸门顶升这类需要大推力稳定输出的工况，和常规油缸不同的是，它依靠柱塞在缸筒内的单方向运动实现推力输出，回程通常依靠负载自重或者配套的复位机构完成，不需要在缸筒内部加工活塞密封的配合腔道，对缸体内壁的加工精度要求比活塞式油缸更低，更适合长行程、大推力的重载液压场景。从结构设计逻辑来看，这个柱塞缸的缸筒采用了等壁厚的圆筒结构，两端的端盖通过止口定位和缸筒配合，其中输出端的端盖集成了导向套和密封组件，导向套的长度按照柱塞直径的1.2倍设计，能够保证柱塞伸出到最大行程时，不会因为侧向负载出现卡滞或者偏磨，

　　密封组件采用了多道组合密封结构，最外侧是防尘圈，阻挡外界的灰尘、水汽进入缸体内部，中间是承压的密封圈，承受系统工作压力下的油液密封，内侧是导向环，采用耐磨的复合材料制作，降低柱塞运动时的摩擦阻力，同时吸收少量的侧向载荷。柱塞本身采用了实心的合金钢棒料加工，表面做了镀硬铬处理，镀层厚度控制在0.03到0.05毫米之间，表面粗糙度达到Ra0.8以下，既保证了密封件的使用寿命，也能抵抗水电站环境里的水汽腐蚀，柱塞和输出端的连接头采用了整体式的扁头结构，上面加工有销轴连接孔，能够和被驱动的机构实现铰接，抵消安装过程中出现的少量同轴度误差，避免柱塞承受额外的弯曲应力。从安装边界来看，这个柱塞缸的缸体尾部设计有法兰安装结构，

　　法兰上的连接孔按照等节圆分布，安装时需要保证法兰端面和被固定基座的贴合度在0.05毫米以内，避免安装应力导致缸筒变形，柱塞的运动轴线和负载的运动方向同轴度误差不能超过1毫米每米行程，否则会加剧导向套和密封件的偏磨，缩短元件的使用寿命。在实际选型应用时，这类柱塞缸的工作压力通常匹配16兆帕的常规液压系统，根据需要输出的推力大小选择对应的柱塞直径，行程则根据实际驱动部件的运动距离确定，设计时需要在液压回路里配套溢流阀做过载保护，同时在管路最高处设置排气装置，避免缸体内积存空气导致运动爬行、推力不稳定的问题。和普通工业场景用的柱塞缸相比，水电站用的这类元件在密封材质选择上做了针对性优化，能够适应低温、高湿度的环境，

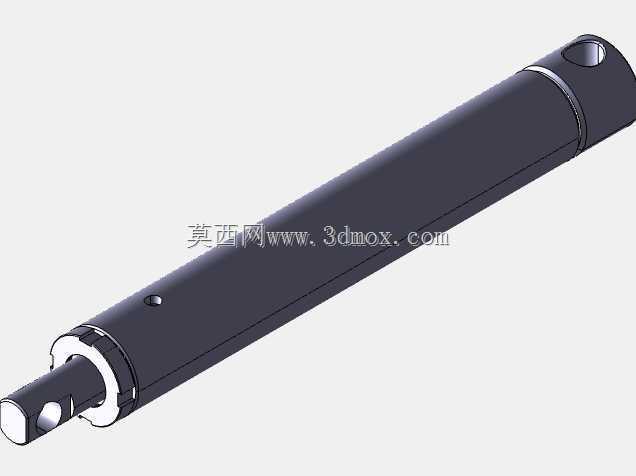

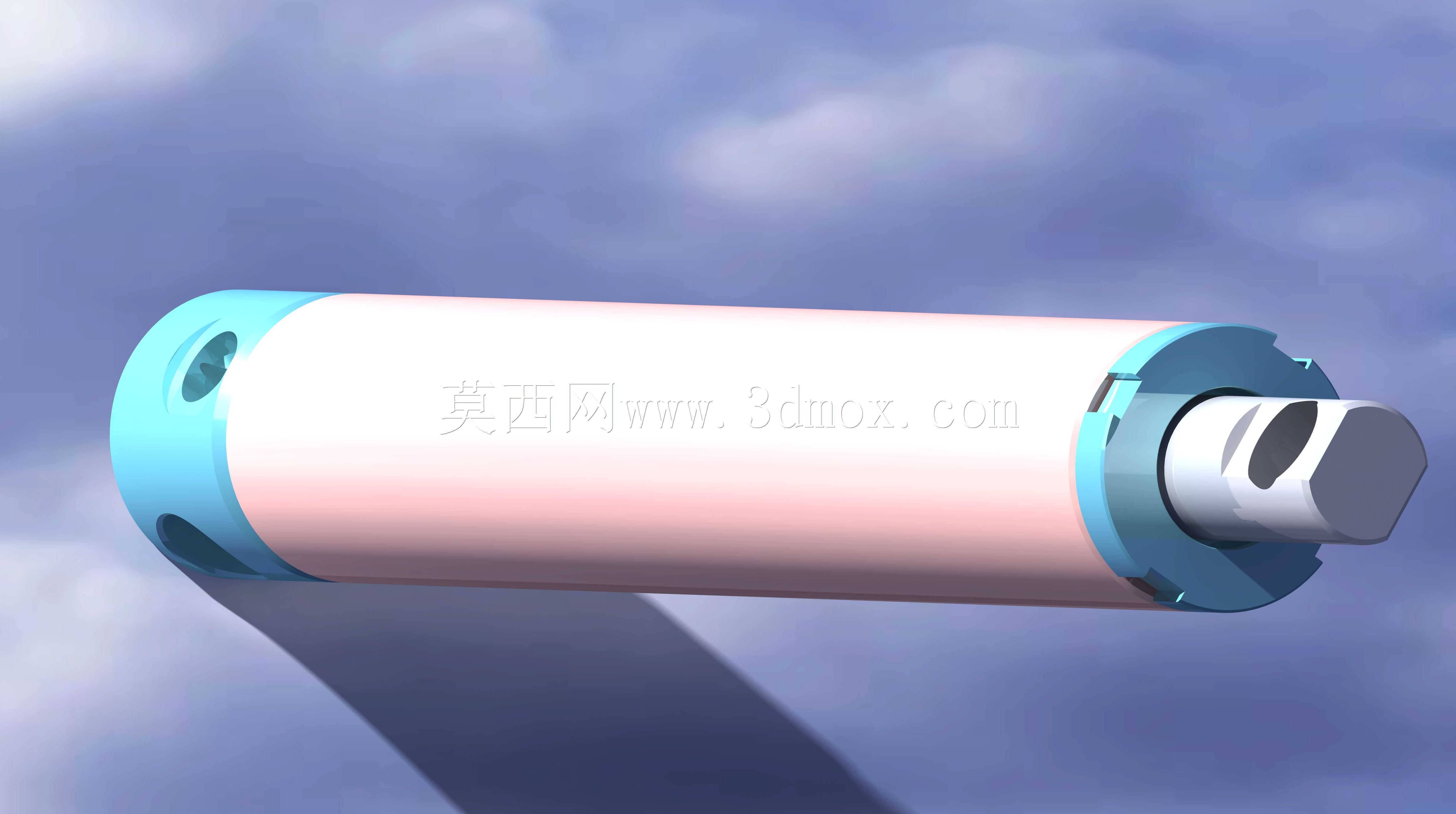

　　部分长期浸泡在潮湿环境里的型号，还会在金属外露表面做额外的防腐涂层处理，避免长期运行出现锈蚀问题。在三维建模过程中，这类柱塞缸的结构需要重点关注密封槽的尺寸公差、导向套和柱塞的配合间隙、端盖和缸筒的止口配合尺寸，这些配合尺寸直接影响最终元件的装配可行性和运行可靠性，建模时需要按照机械设计手册里的密封件标准尺寸绘制槽道，避免出现密封件压缩量过大导致摩擦阻力过高，或者压缩量不足导致泄漏的问题。另外，缸体的壁厚需要按照额定工作压力做强度校核，考虑1.5倍的安全系数，避免长期承压出现缸筒变形，端盖的连接螺栓也需要按照最大推力下的拉伸载荷做强度计算，保证足够的连接可靠性。在实际水电站的运维过程中，这类柱塞缸的常见故障主要是密封件磨损导致的泄漏、导向套磨损导致的柱塞偏磨，所以在结构设计时，预留了密封件和导向套的更换空间，不需要完全拆解缸体就可以完成易损件的更换，降低现场运维的难度和工作量。
