直齿锥齿轮传动零件结构设计

项目分类:齿轮 发布时间:2022-01-21 ID:509649
  • 直齿锥齿轮传动零件结构设计
  • 直齿锥齿轮传动零件结构设计
  • 直齿锥齿轮传动零件结构设计

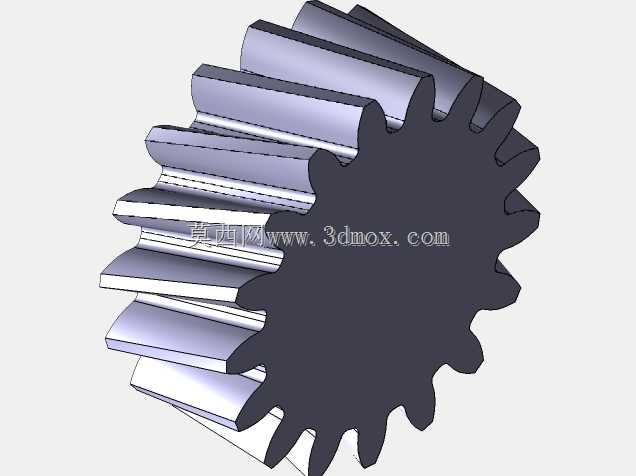

  这类直齿锥齿轮主要用于相交轴之间的动力传递场景,常见于机床主轴进给箱、小型农机传动端、工业输送线转角换向机构中,可实现两轴呈90度交错状态下的扭矩稳定传输,相比圆柱齿轮,它能直接完成换向传动需求,省去额外的中间传动构件,压缩整套传动机构的安装空间。从结构设计逻辑来看,该齿轮采用渐开线齿形设计,齿向沿锥面母线方向分布,齿厚从大端向小端逐步收窄,这种设计是为了匹配锥面啮合的运动特性,保证啮合过程中齿面接触线沿齿长方向均匀过渡,避免出现局部应力集中导致的齿面磨损过快问题。齿坯部分采用实心辐板结构,中心预留轴孔安装位,可通过平键与传动轴实现周向固定,轴孔端面可加装锁紧挡圈实现轴向定位,安装时需要保证配对齿轮的节锥顶点完全重合,

  否则会出现啮合间隙不均、传动异响、齿面偏磨等问题,实际装配中通常通过调整轴承座的调整垫片厚度来控制啮合侧隙,侧隙控制在0.1-0.3mm区间可适配多数中低速传动工况。从外形尺寸边界来看,该齿轮大端齿顶圆直径为安装时的最大径向尺寸,齿面锥角为45度,适配正交传动场景,整体轴向长度与齿宽比例控制在3:1左右,既保证足够的齿面接触强度,又避免小端齿厚过薄导致的轮齿抗冲击能力不足。在实际工况应用中,这类齿轮的常用线速度不超过5m/s,适合中低速、中等载荷的传动场景,齿面经过表面淬火处理后可提升齿面硬度,适配有一定冲击载荷的工作环境,建模过程中需要严格控制齿形的渐开线生成精度,保证每个轮齿的分度圆齿厚偏差在允许公差范围内,否则装配后会出现传动卡滞、传动效率下降的问题。设计时还需要考虑轮齿的根切问题,小端齿数满足不根切的最小齿数要求,避免齿根强度不足导致断齿故障,齿根处采用圆角过渡,降低应力集中系数,提升轮齿的疲劳寿命。
