多刃式粉碎转子柳叶甲结构设计

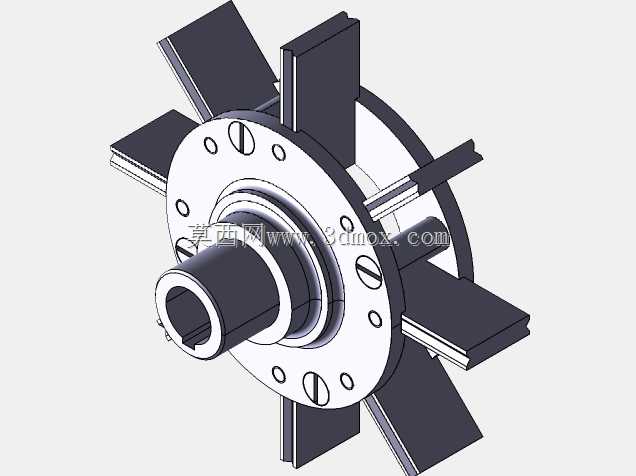

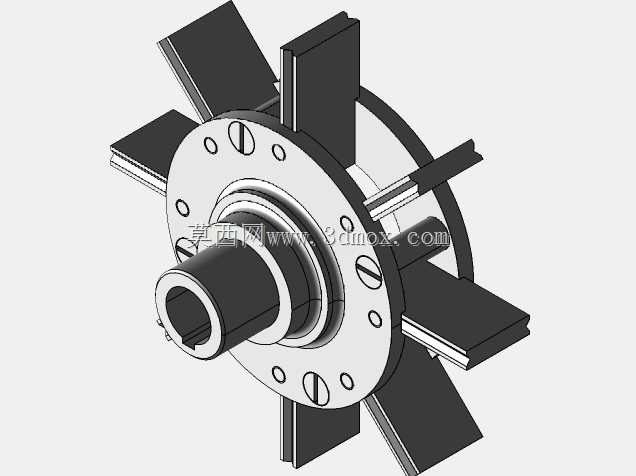

　　这类带放射状刃片的转子结构，常应用在中小型物料粉碎设备的核心作业腔中，承担物料冲击、剪切、研磨的核心作业功能，适配的场景涵盖农副产物粉碎、工业边角料破碎、中小型矿山的细碎作业环节，不同刃片的排布角度直接决定了设备处理不同硬度物料时的作业效率与出料粒度均匀性。从结构设计逻辑来看，中心的带键槽轴孔是整个部件的安装基准，设计时需要匹配对应设备的输出轴径公差，键槽的尺寸要满足额定扭矩传递的强度要求，避免重载作业时出现键槽压溃、轴孔打滑的故障。环绕中心轮毂放射排布的多组刃片，采用了长短刃交错的布局方式，这种设计一方面可以在转子高速旋转时形成连续的剪切面，避免长尺寸物料卡滞在刃片间隙中，

　　另一方面不同伸出长度的刃片可以在作业腔内形成分层破碎的效果，外层长刃先对大尺寸物料进行冲击粗碎，内层短刃对回落的中小颗粒进行二次细碎，有效减少物料在腔体内的无效循环，提升单位时间内的处理通量。刃片与轮毂的连接部位做了加厚过渡处理，避免应力集中导致的刃片根部断裂，每片刃片的安装角度都经过动平衡校核，确保转子在额定转速下运行时的振动值控制在允许范围内，降低设备轴承座的额外负载，延长整机的维护周期。从安装边界来看，这类转子的外径尺寸需要匹配粉碎腔的内壁间隙，间隙过大会导致物料漏过破碎区出现出料粒度过大的问题，间隙过小则容易出现刃片碰擦腔壁的故障，中心安装面的轴向定位台阶尺寸要和设备腔体的密封结构匹配，避免作业时粉尘从轴端泄漏。

　　轮毂端面上的多个沉孔是用于安装轴向定位紧固件的，设计时需要保证沉孔的深度足够容纳螺栓头，避免螺栓突出端面干涉周边的密封件或者进料导料结构。刃片的刃口角度设计兼顾了冲击韧性与剪切锋利度，针对不同破碎物料的特性，可以调整刃口的倒角参数，处理脆性物料时可以适当增大刃口角度提升耐磨性能，处理韧性纤维类物料时可以减小刃口角度提升剪切效率。整个转子的材质选型通常根据作业场景调整，处理普通软性物料时可以采用优质碳素钢焊接后做表面淬火处理，处理高硬度磨蚀性物料时则需要在刃片表面堆焊耐磨层，或者采用可更换式的刃片结构，方便后期维护时单独更换磨损的刃片，无需整体更换转子，降低设备的运维成本。在建模过程中需要重点关注刃片排布的圆周等分精度，以及各刃片与中心轴孔的位置度公差，这些参数直接影响转子装配后的动平衡表现，若等分精度偏差过大，即使后续做动平衡校正也需要去除较多材料，反而破坏转子本身的结构强度。
