机加工用旋转底座台虎钳结构设计

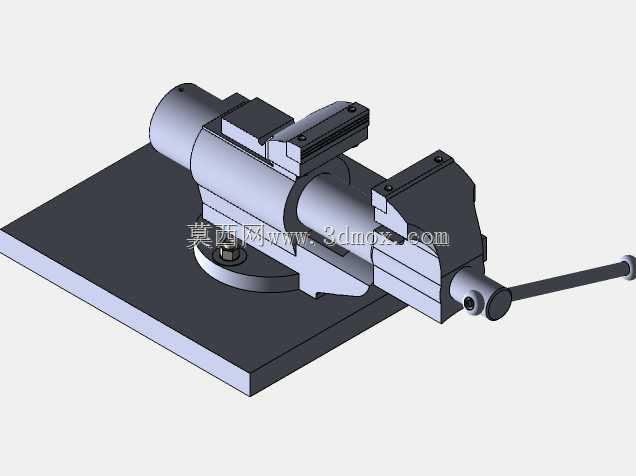

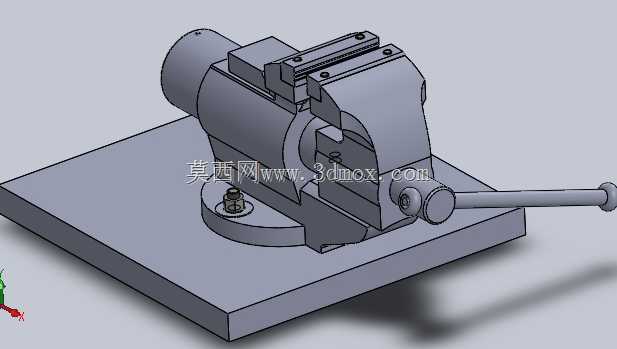

　　这款台虎钳的结构设计完全围绕机加工、钳工装配的实际作业场景展开，日常在铣削小型零件、锉修工件毛刺、拆装小型组件时，都能提供稳定的夹紧支撑。底座采用带安装孔的方形平板结构，可通过螺栓直接固定在钳工台或机床辅助工作台上，安装边界覆盖常规钳工台的台面安装位，不会出现超出台面、固定不稳的问题，底座与钳身的连接采用旋转副结构，可根据作业需求水平旋转钳身角度，调整工件朝向，避免操作人员反复挪动站位适配工件角度，提升长时间作业的操作便利性。

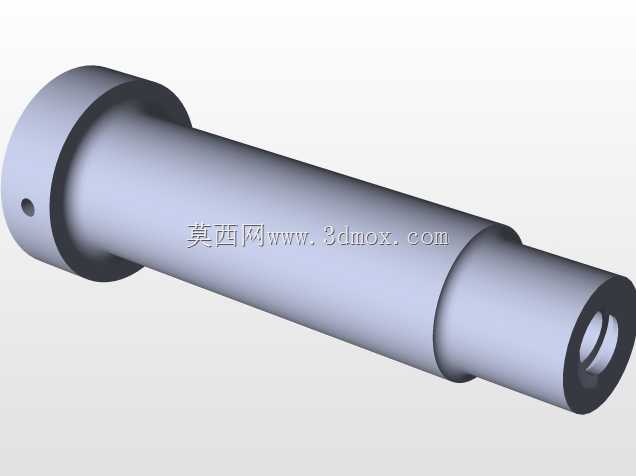

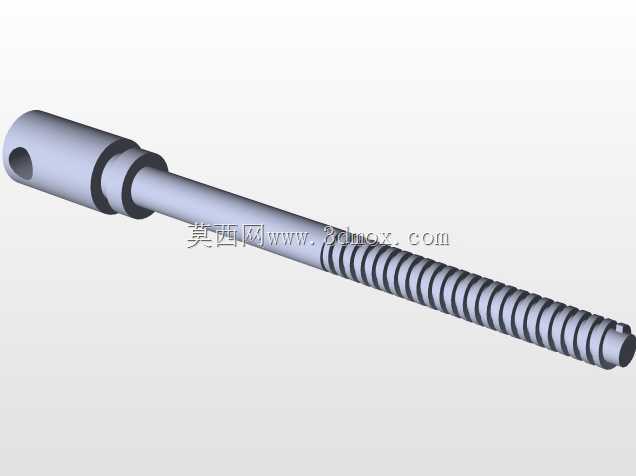

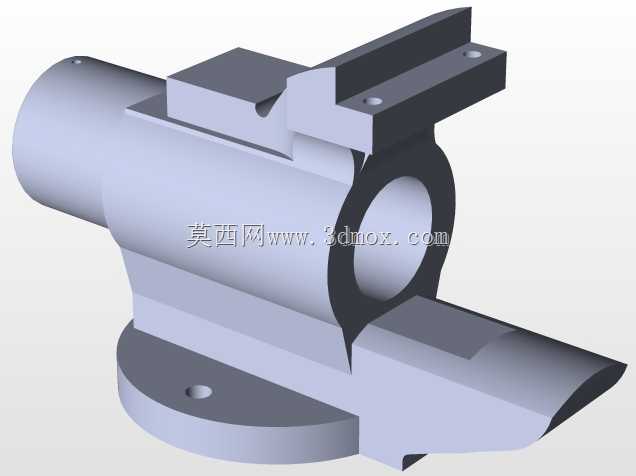

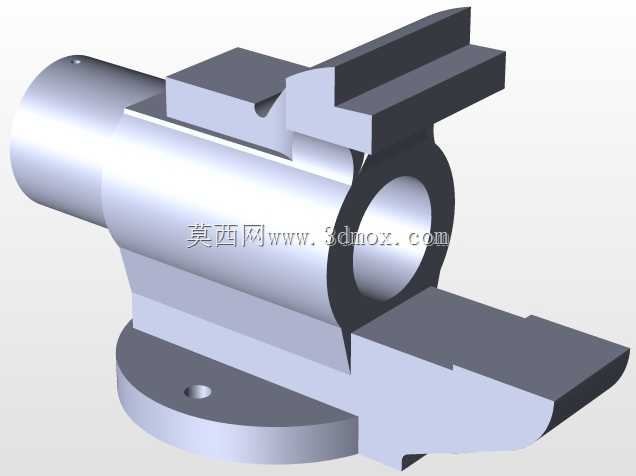

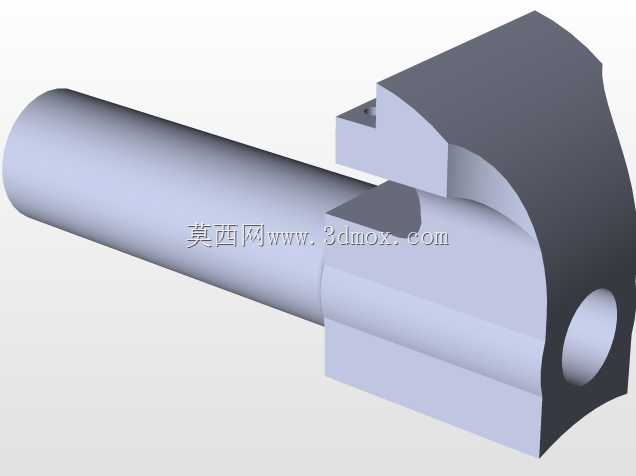

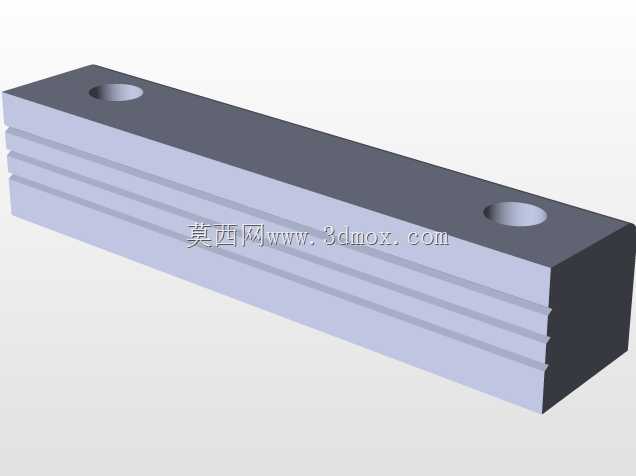

　　钳身主体采用一体式铸钢基体的设计思路，固定钳身与活动钳身的配合面设置有平行导向导轨，保证活动钳身在开合过程中始终与固定钳身保持平行，不会出现夹紧偏斜、工件夹伤的问题，钳口部位预留了可更换钳口板的安装槽，可根据加工工件的材质更换带齿防滑钳口、软质铜钳口或者V型钳口，适配方形工件、圆形轴类工件等不同外形的装夹需求，避免硬钳口夹伤精加工工件表面。夹紧传动采用丝杠副结构，摇动手柄即可带动活动钳身沿导轨平稳进给，夹紧力可通过手柄转动的力矩灵活控制，既可以满足重型铣削时的大夹紧力需求，也可以适配薄壁零件的小力装夹，防止工件装夹变形。

　　从结构细节来看，丝杠端部设置有防脱限位结构，避免活动钳身进给超程脱落，钳身尾部的手柄采用加长力臂设计，操作人员无需借助加力杆即可获得足够的夹紧力矩，旋转底座处设置有锁紧手柄，调整好钳身角度后扳动锁紧手柄即可固定钳身位置，避免加工过程中钳身转动导致工件移位。整体结构没有冗余的设计部件，所有配合面均预留了合理的装配间隙，既保证活动部件动作顺畅，也不会出现间隙过大导致的装夹晃动问题，可直接作为工装夹具设计的参考结构，也可用于钳工技能培训的结构认知案例，帮助设计人员理解手动夹紧工装的设计逻辑，掌握导向结构、传动结构、旋转锁紧结构的配合设计要点，在实际工装设计中可根据自身作业的工件尺寸、夹紧力需求，对钳口开度、钳身高度、底座安装尺寸做适应性调整，快速适配不同的生产作业场景。
