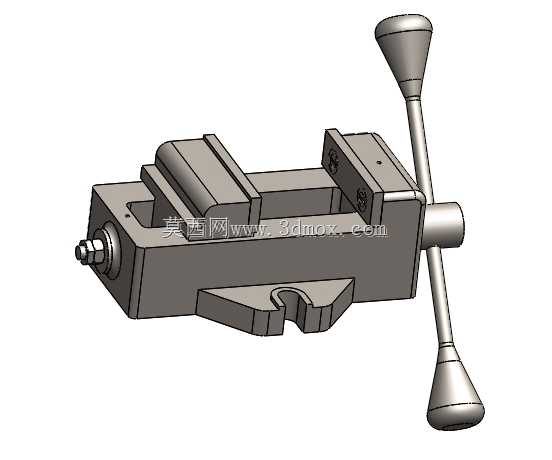

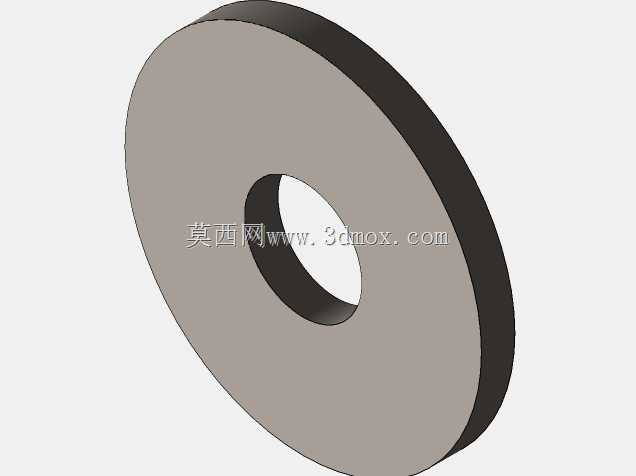

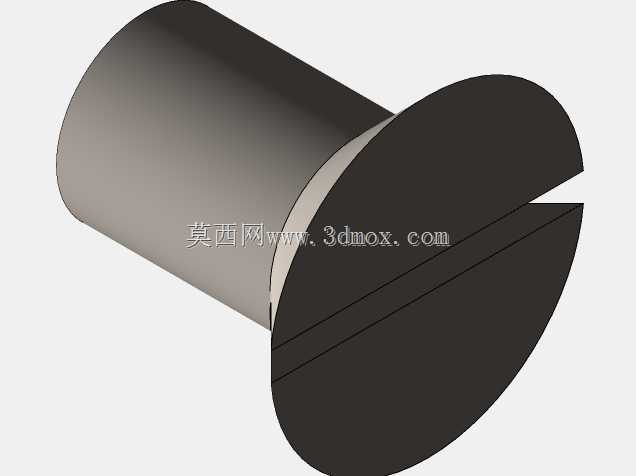

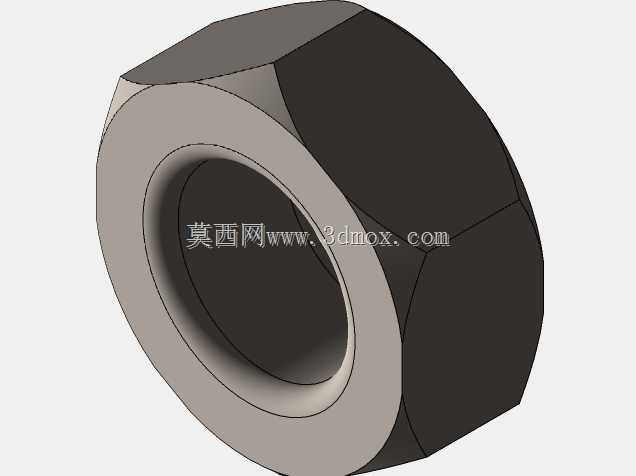

快动式机床用机用虎钳结构设计

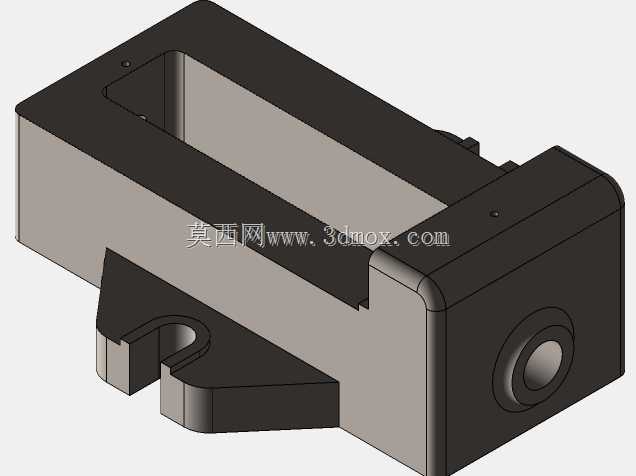

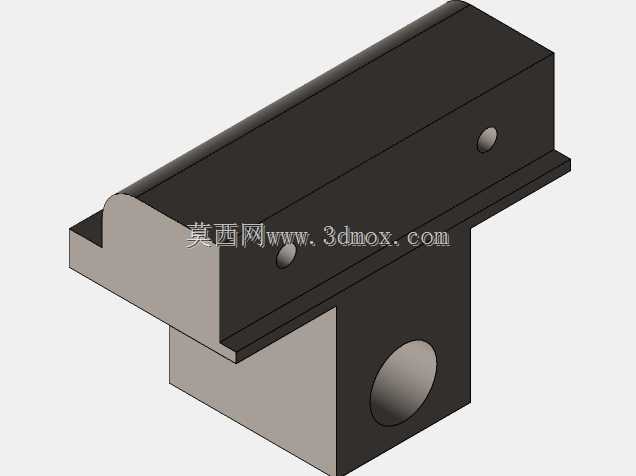

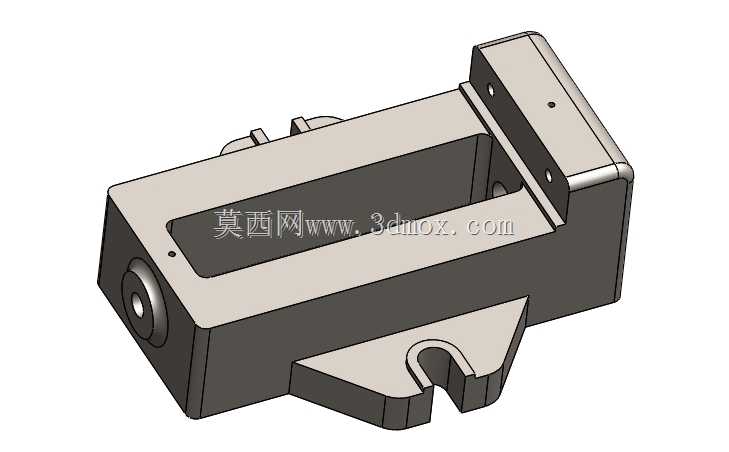

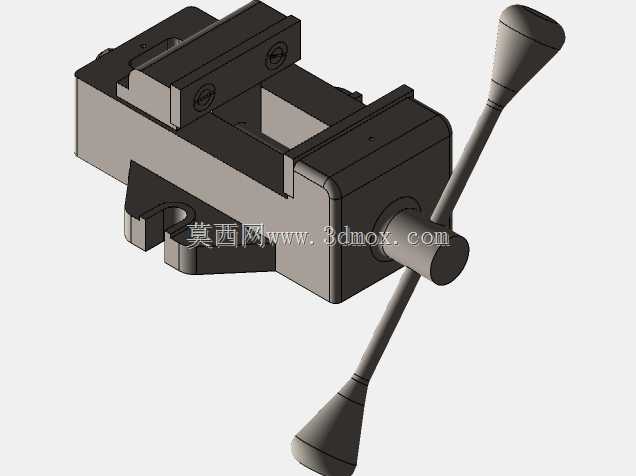

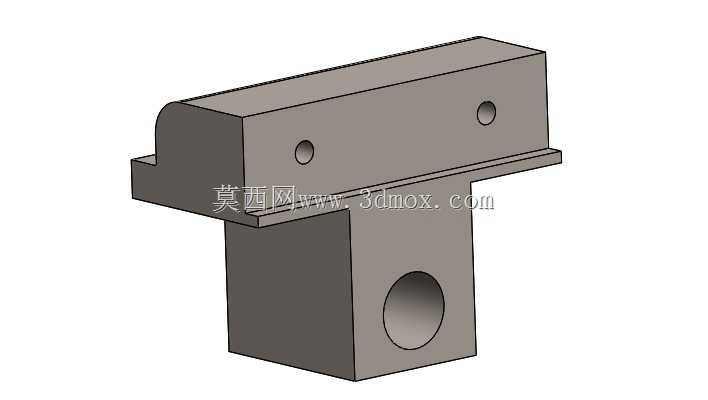

　　这款虎钳是面向铣削、钻削、磨削等常规机加工工位设计的通用装夹组件，日常在立式铣床、钻床、平面磨床的工作台面上都能见到它的身影，承担着工件定位与夹紧的核心作用，避免加工过程中工件受切削力作用出现位移、振颤，直接影响加工精度与表面质量。从结构设计逻辑来看，整体采用了快动式丝杠驱动方案，区别于普通虎钳需要全程旋转丝杠开合钳口的设计，这款虎钳的驱动端搭配了加长十字手柄，操作人员可以通过扳动手柄快速带动丝杠进给，大幅缩短钳口开合的空行程时间，在频繁更换不同尺寸工件的批量加工场景下，能有效降低装夹辅助时长，提升工位加工效率。固定钳身与活动钳身的滑动配合面采用了矩形导轨结构，配合间隙经过合理设计，既保证活动钳身滑动顺畅无卡滞，

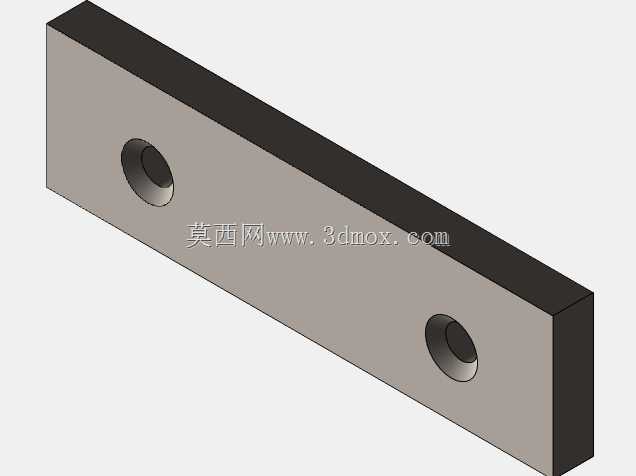

　　又能控制配合间隙在合理范围内，避免夹紧工件时出现钳口上翘、偏斜的问题，保证装夹定位的精度稳定性。钳口部位预留了标准钳口板的安装位，可根据加工工件的材质、外形更换不同齿形、不同材质的钳口板，比如加工软质有色金属工件时可更换铜质钳口避免夹伤工件表面，加工毛坯件时可更换带尖齿的淬火钳口提升夹紧摩擦力，适配不同的装夹需求。底座部分设计了与机床工作台匹配的定位凸台与安装槽，能够直接适配常规机床工作台的T型槽安装尺寸，安装时可通过T型螺栓快速完成虎钳在工作台面上的固定，同时底座预留了角度旋转的锁紧结构，可根据加工需求调整虎钳相对于机床主轴的角度，完成斜面、斜孔类特征的加工装夹。从安装边界尺寸来看，整体钳身长度适配中小型机床的工作台安装空间，

　　最大开口范围覆盖常规中小型零件的装夹尺寸，钳口高度匹配常规加工的吃刀深度，不会在加工过程中与刀具、机床主轴发生干涉。丝杠传动副采用了梯形螺纹设计，具备良好的自锁性能，当操作人员扳动手柄完成夹紧后，螺纹副的自锁特性可以保证夹紧力不会在切削振动过程中出现衰减，避免工件松动飞出的安全隐患，同时梯形螺纹的耐磨性能优异，长期频繁使用下的磨损量可控，能长期保持装夹精度。整体结构没有冗余的复杂零件，所有零部件都具备良好的加工工艺性，钳身采用铸铁材质具备良好的减震性能，能够吸收加工过程中的切削振动，提升加工表面质量，丝杠、手柄等受力零件采用优质结构钢制作，经过热处理后具备足够的强度与韧性，承受大夹紧力时不会出现变形、断裂问题。在实际生产场景中，

　　这类虎钳除了用于常规机加工工位，也可在钳工划线、组件装配等工位作为固定夹具使用，适用场景覆盖了机械加工车间的多数通用装夹需求，是机械加工领域不可或缺的通用工装组件。设计过程中充分考虑了日常使用的维护便利性，丝杠部位预留了润滑注油点，操作人员可定期加注润滑脂降低传动副磨损，延长整体使用寿命，所有易损件都采用标准化尺寸设计，出现磨损后可快速更换备件，不需要整体报废，降低长期使用成本。钳身底部的定位结构与工作台贴合面经过精磨处理，安装后能够保证钳身水平度与工作台面一致，避免因安装倾斜导致的装夹定位误差，活动钳身与固定钳身的钳口安装面经过精密加工，更换钳口板后不需要额外校正即可保证钳口与导轨方向的垂直度，减少安装调整的辅助时间。
