带方形安装底座的锥台结构机械基座

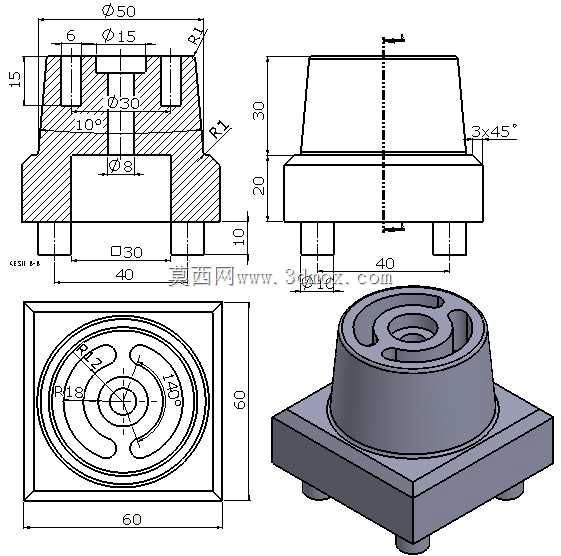

　　这类带方形安装底座的锥台结构构件，常见于轻工自动化生产线的工位定位、小型工装夹具的承载基座场景，也可作为检测设备上的工件承托座使用，核心作用是为上方待固定的功能部件提供稳定的安装基准，同时通过自身的结构设计完成与下方安装面的可靠连接。从结构设计逻辑来看，底部采用60×60mm的方形安装法兰，法兰厚度10mm，底部伸出的两个定位凸台中心距为40mm，凸台宽度10mm，可直接卡入安装板的对应定位槽内，避免安装时出现周向转动，法兰上端面设置3×45°的倒角，既可以去除加工毛刺，也能在装配时起到导向作用，降低对位难度。上方锥台段总高度30mm，外壁设置10°的拔模斜度，侧壁根部做R7的圆角过渡，能有效降低注塑或铣削加工时的应力集中，

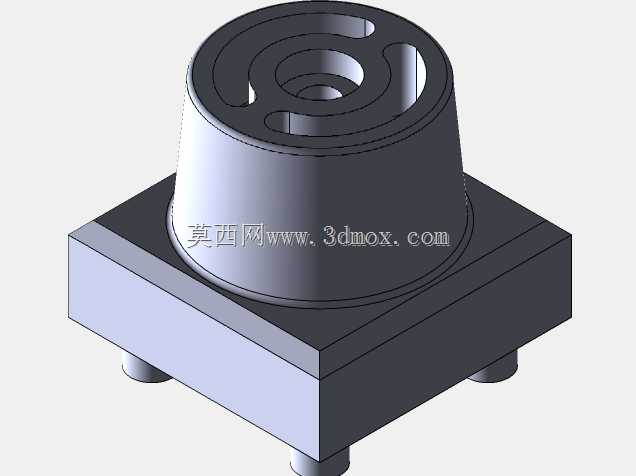

　　同时减少物料在构件表面的积留，适配有清洁要求的生产场景。构件内部采用阶梯孔设计，最上端为Φ50mm的端面，向内依次设置Φ15mm、Φ30mm的内孔，最下方贯穿Φ8mm的通孔，上端面分布的三个槽位深度6mm，可嵌入弹性定位销或者缓冲垫，用于承托上方的圆形工件，内部的环形流道式槽位设计，既可以减轻构件整体重量，也能在需要气路连通的场景下作为气流缓冲腔使用，避免直通气路带来的气流冲击。从安装边界来看，构件总高度为60mm，最大外轮廓尺寸不超过60×60mm，安装时仅需在下方安装板加工对应尺寸的定位槽与过孔即可完成固定，不需要额外设计复杂的压紧结构，适配M8规格的紧固件完成锁紧。上端面的Φ30mm内孔可作为定位止口，

　　与上方功能部件的对应轴颈配合，配合公差可根据实际使用场景选择H7/h6的间隙配合或者H7/p6的过盈配合，满足不同定位精度的需求。这类构件在设计时充分考虑了加工工艺性，外部结构无倒扣特征，采用常规的三轴铣削设备即可完成加工，若采用注塑工艺生产，10°的拔模斜度也能保证顺利脱模，适合小批量定制加工或者大批量量产，在小型自动化设备、检测治具、工位载具等场景中都能见到同类结构的应用，其结构紧凑，安装定位可靠，同时兼顾了减重与功能集成的需求，不需要额外搭配转接件即可直接完成装配。
