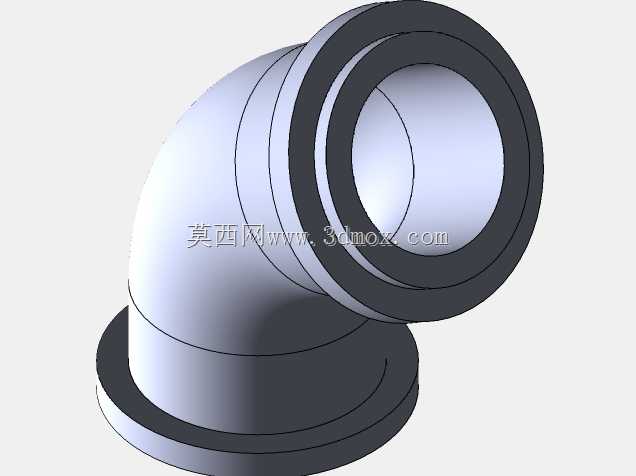

90度弯角带法兰连接管路接头结构

　　这款90度弯角管路接头，主要应用在工业流体输送系统的管路转向节点，常见于液压泵站、给排水管网、气动控制回路、化工介质输送管线等场景，用来改变管路的走向，同时保证两端管路的密封连接可靠性，避免管路转向处出现紊流、压降过大或者连接泄漏的问题。从结构设计来看，接头两端均采用法兰式连接结构，法兰端面预留了密封安装位，能够适配对应规格的密封垫片，配合法兰紧固件可以实现与上下游管路的刚性密封连接，相比螺纹连接的弯头，法兰连接的形式更适合中等通径、有一定压力等级的管路场景，安装对位更方便，后期维护拆卸也不需要转动整段管路。接头的弯曲段采用了大圆弧过渡的流道设计，内侧弯曲半径R15，外侧弯曲半径R35，这种不等半径的弯流道设计，

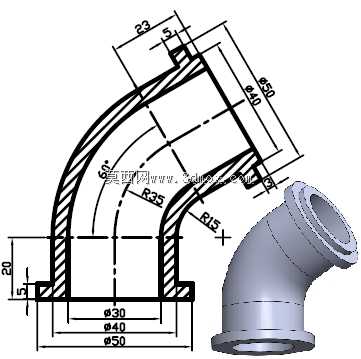

　　既控制了弯头整体的安装占用空间，又能尽可能降低流体转向时的局部阻力，减少介质在弯管处的涡流损耗，对于输送含固体颗粒的介质场景，也能降低颗粒对管壁的冲刷磨损，延长接头的使用寿命。尺寸边界上，接头两端法兰的外径均为Φ50，法兰端的密封配合面直径为Φ40，端部连接止口尺寸为Φ30，法兰端面的连接边厚度为5mm，其中一端法兰的轴向安装长度为20mm，另一端法兰的轴向安装长度为23mm，整个弯头的中心高尺寸匹配R35的外弯半径，安装时可以根据两端法兰的位置提前预留安装空间，不需要额外调整管路的排布间距。管壁厚度经过等强度设计，弯曲段的壁厚保持均匀一致，避免了弯制过程中出现外侧壁拉薄、内侧壁堆料的问题，不管是采用铸造工艺批量生产，

　　还是采用棒料数控加工后做表面处理，都能保证结构强度满足对应压力等级的使用要求。在实际选型使用时，需要注意两端法兰的连接孔位需要和对接管路的法兰孔位匹配，安装时密封垫片需要居中放置，紧固螺栓需要按照对角顺序逐步拧紧，避免法兰偏斜导致密封失效。这类弯头在管路排布时，尽量避免安装在管路的应力集中节点，如果管路存在热胀冷缩的位移场景，可以在弯头附近加装管路补偿件，降低弯头部位承受的附加应力。
