家用手动柑橘类水果榨汁器结构设计

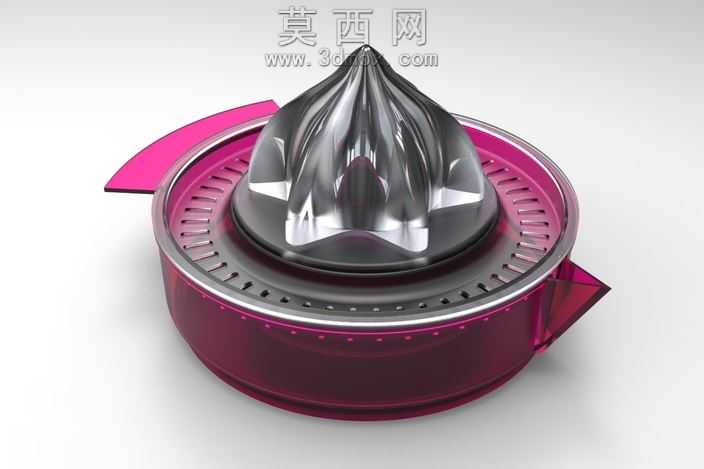

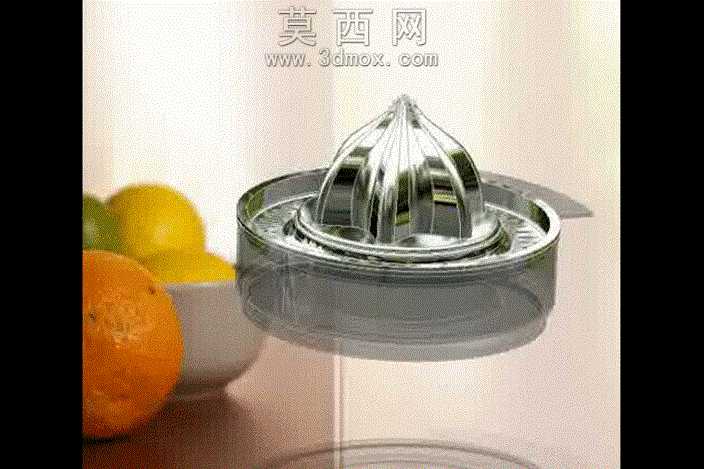

本作品为家用手动榨汁器的三维设计方案，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先针对手动榨汁的核心功能需求拆解部件：顶部带导流棱的凸状榨汁头、环形集汁槽、带导流口的接汁底座三个核心组件，建模过程中对榨汁头的棱条弧度做了反复优化，通过曲面建模调整棱条的凸起高度与倾斜角度，确保对半切开的柑橘类水果按压旋转时，果肉能充分被棱条挤压出汁，同时果籽能够被拦截在棱条间隙不会混入果汁中。材质渲染阶段，整体主体采用食品级抛光不锈钢材质，通过调整材质球的反射率、粗糙度参数，还原不锈钢金属表面的亮面镀铬质感，让渲染效果呈现出光洁易清洁的视觉特性，背景搭配新鲜柑橘类水果与陶瓷容器，烘托产品的使用场景，增强成品的真实感。结构设计上，榨汁头与集汁槽采用嵌套式配合结构，无需额外紧固件即可完成组装，拆卸清洗十分便捷；集汁槽边缘做了卷边处理，避免使用时划伤手部，底座做了加宽加厚的配重设计，放置在桌面时具备足够的稳定性，按压旋转榨汁过程中不会出现侧翻移位的问题。设计思路围绕家用小型手动器具的易用性展开，摒弃复杂的电动结构，依靠纯机械结构实现榨汁功能，无需供电即可使用，整体结构无卫生死角，所有接触食材的部件均做了圆弧过渡处理，既符合食品接触器具的安全设计要求，也兼顾了日常使用后的清洁便利性，整体造型简约流畅，金属质感的外观也能适配不同风格的厨房场景。
