不锈钢一体拉伸异形水槽钣金结构设计

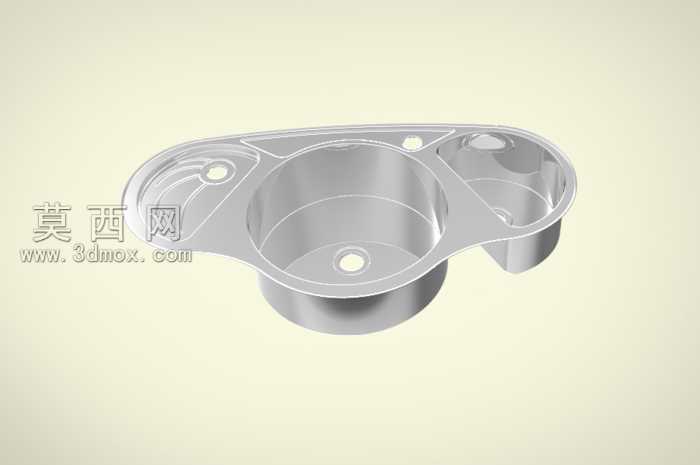

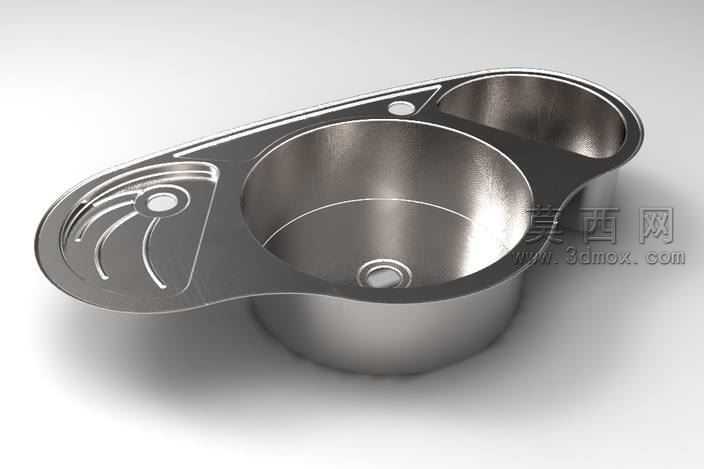

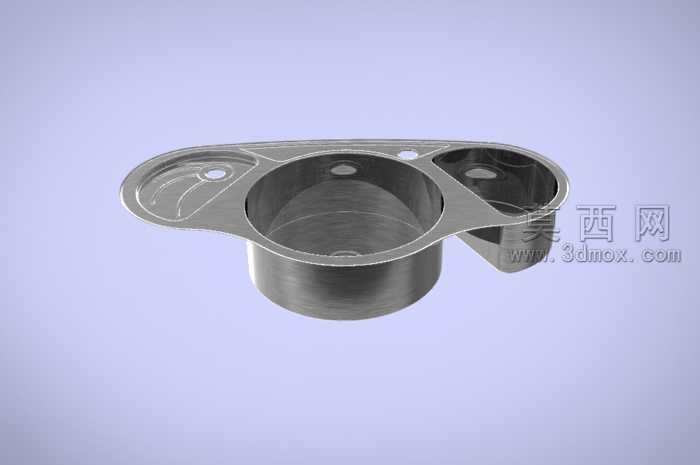

本作品为异形集成式不锈钢水槽钣金件，采用三维参数化建模方式完成全流程设计，建模阶段优先使用钣金模块构建基础曲面轮廓，通过拉伸、切除、扫描、圆角过渡等特征命令完成整体造型搭建，严格遵循钣金冲压成型的工艺要求，所有弯折区域预留合理的折弯半径，避免成型过程中出现应力集中导致的板材开裂问题。模型主体采用单一大容积主槽搭配侧边附属小槽的一体化布局，主槽为深拉伸圆形结构，槽壁设置均匀的拔模斜度，既满足冲压脱模的工艺需求，也能提升日常使用时的清洁便利性；侧边附属区域整合了沥水、置物功能，边缘做圆滑包边处理，避免使用过程中出现锐边划伤的安全隐患。台面区域左侧设计有导流纹路与杯状置物位，可放置清洁用品、沥水篮等配件，台面上预留的两个圆形安装位分别适配龙头与皂液器安装，安装位周边做凸起挡水结构，防止积水渗漏至台面下方。渲染阶段采用拉丝不锈钢材质，调整金属粗糙度、反射率参数还原真实不锈钢的哑光金属质感，场景搭配柔和的漫反射打光，突出钣金件一体成型的流畅曲面轮廓与金属表面细腻的拉丝纹理，无多余装饰元素干扰，清晰呈现产品的结构细节。设计过程中充分考量冲压模具的成型可行性，所有曲面过渡均做G1连续处理，避免出现曲面褶皱、成型不到位的问题，整体壁厚保持均匀一致，符合不锈钢水槽类产品的实际生产加工标准，模型结构完整无破面、无多余冗余特征，可直接用于工艺分析、模具设计参考以及产品渲染展示使用。
