双缸曲柄活塞动力传动结构设计

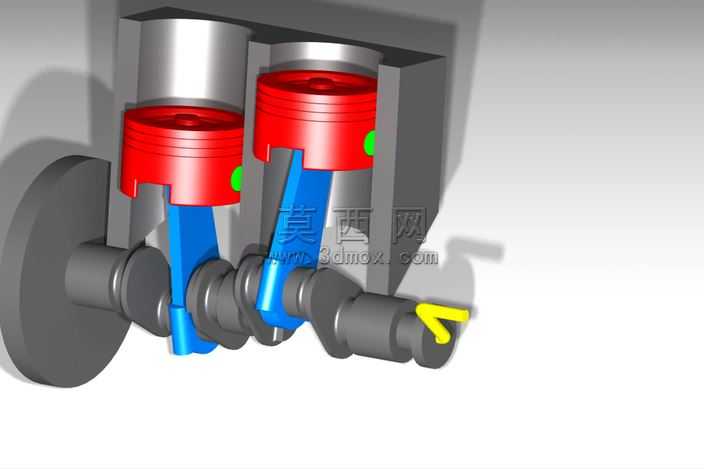

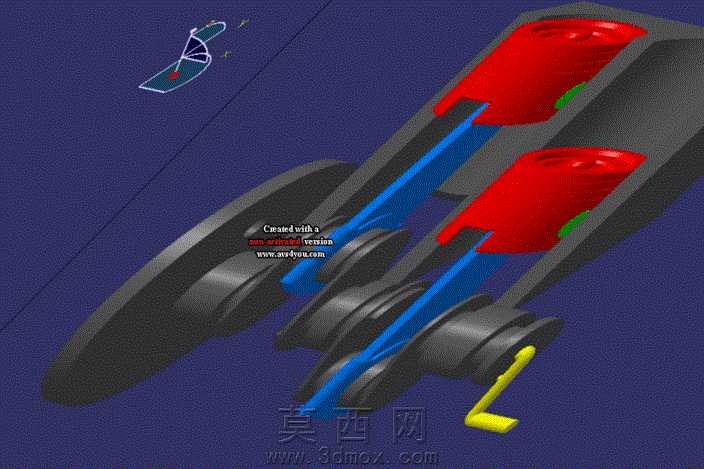

本作品为双缸曲柄活塞动力传动结构的三维建模成果，建模阶段采用参数化设计思路，先完成核心运动构件的基准搭建：以曲轴回转中心为全局坐标原点，依次绘制曲柄销、主轴颈的回转轮廓，通过拉伸、旋转命令生成曲轴基体，再根据活塞行程确定连杆长度参数，绘制连杆大小头的同轴轮廓，完成连杆的实体建模，两个活塞构件采用对称布局设计，保证运动过程中受力均衡。材质配置阶段，针对不同构件的功能属性匹配对应材质：曲轴、连杆等承载传动载荷的构件赋予深灰色金属材质，模拟铸铁或锻钢的哑光金属质感，表面添加细微的机加工纹理提升真实感；活塞构件赋予亮红色工程塑料或阳极氧化铝材质，既区分构件类别，也还原部分动力装置中活塞的轻量化材质特性；连杆与曲轴连接的运动副位置添加绿色标识材质，清晰标注铰接点位；启动摇柄构件赋予亮黄色工程塑料材质，突出操作部件的视觉辨识度。渲染阶段采用深蓝色纯色背景，减少环境元素对结构本身的干扰，打光采用侧方主光源搭配顶部补光，突出各构件的轮廓边界与装配关系，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节。结构设计上，该机构通过曲轴的回转运动带动两个连杆做平面运动，进而驱动两个活塞沿缸体方向做往复直线运动，末端的黄色摇柄为手动启动输入构件，可直观演示整套机构的运动逻辑，各铰接位置均预留了标准装配间隙，符合实际机械结构的运动公差要求，整体装配关系完全遵循机械设计规范，可直接用于运动仿真演示、机械原理教学等场景，建模过程中所有构件均采用全约束装配，不存在过约束或欠约束问题，运动仿真时可流畅实现完整的动力传递动作，无构件干涉情况。
