开槽沉头自攻螺钉三维参数化建模作品

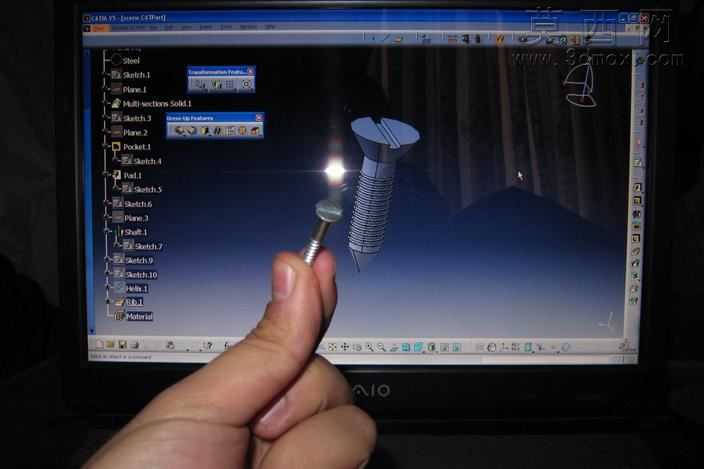

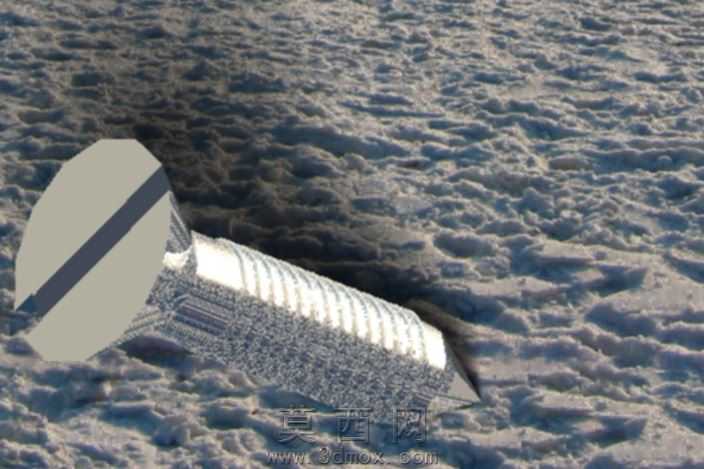

本作品为开槽沉头自攻螺钉的三维数字化模型，建模过程严格遵循紧固件相关设计规范，完整还原了该类螺钉的全部结构特征。建模阶段首先以螺钉的公称尺寸为基准，绘制沉头头部的截面轮廓，精准控制沉头锥面的锥角参数、头部直径与厚度尺寸，通过旋转特征生成沉头头部基体，随后在头部顶面绘制开槽的切除轮廓，拉伸切除出一字开槽结构，保证槽宽、槽深的尺寸符合通用紧固件的公差要求。螺杆部分采用螺旋扫描特征构建连续的自攻螺纹牙型，针对自攻螺钉的螺纹特性，调整牙型角、螺距、牙高参数，还原自攻螺纹的锥度收尾结构，确保螺纹段与光杆段的过渡平滑自然，螺钉末端的锥状尖头部分通过拉伸加拔模特征完成，精准还原自攻螺钉便于攻入基材的尖端结构。材质与渲染阶段，为模型赋予金属镀锌钢材材质，调整材质的金属度、粗糙度参数，模拟五金螺钉表面的亚光金属质感，同时为场景添加粗糙砂石质感的地面承载面，通过三点布光方案，分别设置主光源、补光源与轮廓光，突出螺钉头部开槽、螺纹牙型的结构细节，阴影参数调整为软阴影，增强模型的真实感与立体感。设计思路上，该模型采用全参数化建模逻辑，所有关键尺寸均设置可编辑参数，可根据不同的公称直径、长度规格快速调整生成对应型号的螺钉模型，模型的结构细节完整，无几何破面、特征缺失问题，可直接用于机械装配仿真、产品结构展示、紧固件选型参考等场景，能够满足通用机械设计、五金产品展示等多场景的使用需求，建模过程中对螺纹收尾、头部沉角等易忽略的细节做了精细化处理，避免了常规螺钉模型存在的特征简化过度、结构失真的问题，保证模型的工程实用性与视觉呈现效果。
