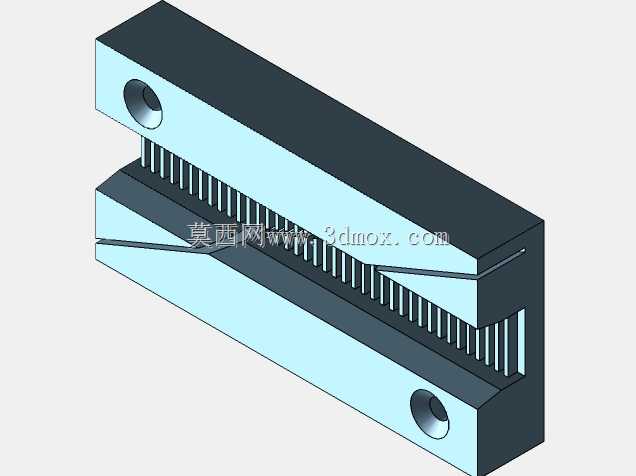

6mm规格TG1皮带对接切割工装结构

　　在轻工装配、小型传动机构维护、模型制作以及非标设备调试的现场场景里，同步带、平皮带的环形对接一直是个容易被忽略但影响传动精度的环节——尤其是宽度6mm的TG1型微型传动皮带，市售成品环带的周长规格固定，遇到定制化短周长传动、现场应急修复、小批量样机调试的情况，很难找到完全匹配长度的成品，手工裁切的皮带端面容易出现倾斜、毛刺，对接后接头错位、传动跳动、运行噪音大的问题十分常见，这款U形嵌套式切割工装正是针对这类痛点设计的专用作业工具。

　　从实际使用逻辑来看，这款工装不需要额外的复杂定位机构，整体为上下对合的U形嵌合结构，上下两个模块的贴合面加工有连续的齿形定位槽，槽型完全匹配TG1皮带的齿形参数，当需要裁切皮带制作环形带时，先将上下模块分开，把待裁切的皮带两端分别嵌入对应齿槽内，依靠齿形的啮合实现皮带的完全定位，避免裁切过程中皮带出现滑移、偏斜，合模后皮带的待切割位置刚好对准上下模块之间预留的切割缝隙，作业人员只需要使用常规的锋利刀片沿缝隙垂直切入，就能得到垂直度、平面度完全符合对接要求的平整切口，不需要额外打磨修边。裁切完成后，将皮带的两个对角端面精准对齐，使用适配的高强度粘接剂配合皮带外侧的固定压片完成粘接固化，就能得到周长完全符合现场需求的定制环形皮带，接头的对位精度远高于手工自由裁切的效果，能有效降低皮带运行过程中的接头冲击，延长微型传动机构的皮带使用寿命。

　　设计层面上，这款工装没有采用复杂的快夹、螺栓锁紧结构，整体为对称式的块体结构，上下模块的两端分别加工有同轴的安装定位孔，既可以在固定作业场景下通过销钉、螺栓将工装固定在工作台面上，也可以手持操作，适配不同的作业环境。上下模块的对合面做了精密的限位贴合设计，合模后不会出现横向错位，保证齿槽的对齐精度，预留的切割缝隙宽度控制在0.2mm以内，既可以保证刀片顺利通过，又能避免皮带在裁切时出现受压变形导致的切口倾斜。齿槽的加工深度严格匹配6mm TG1皮带的齿高参数，既可以让皮带完全嵌入槽内实现周向定位，又不会因为槽深过大导致皮带受压变形，影响切口的平面度。工装的整体外形为长方体块体结构，边角做了倒角处理，避免作业过程中锐边划伤操作人员，整体尺寸紧凑，可以直接放入常规的工具盒内携带，适合现场维修、外出调试的作业场景。

　　从安装边界来看，这款工装两端的安装孔为标准的通孔设计，适配M4规格的固定螺栓，安装时只需要保证工作台面的平面度公差在0.1mm以内，将工装通过螺栓固定后，上下模块的对合面平行度即可满足裁切精度要求，不需要额外的校准调整。工装的切割缝隙方向与工装长度方向垂直，裁切时刀片的进给方向保持与缝隙方向一致即可，不需要复杂的操作技巧，即使是没有经验的作业人员，也能快速裁切出合格的皮带端面。区别于大型的工业皮带切割设备，这款微型工装专门针对6mm宽度的TG1皮带设计，没有冗余的功能结构，制造成本低，操作门槛低，在小型自动化设备装配、航模制作、3D打印机维护、小型机床传动改造等场景下都有很高的实用价值，解决了微型皮带定制裁切的定位难题，避免了手工裁切的精度缺陷，提升了皮带对接的接头质量，减少了微型传动机构因为皮带接头问题导致的故障概率。在实际的建模设计过程中，齿形的参数提取完全参照TG1皮带的标准齿廓参数，保证不同批次的皮带都能顺利嵌入定位槽内，上下模块的贴合面做了0.05mm的公差配合设计，合模后没有明显的间隙，避免裁切时皮带的毛边嵌入缝隙，影响后续的使用。工装的整体材质选用常见的45号钢即可满足使用要求，加工时只需要通过铣削、线切割工序就能完成加工，不需要复杂的热处理工艺，普通的机加工车间都能完成制造，适合小批量制作使用。
