聚苯乙烯薄板热熔切割工装结构设计

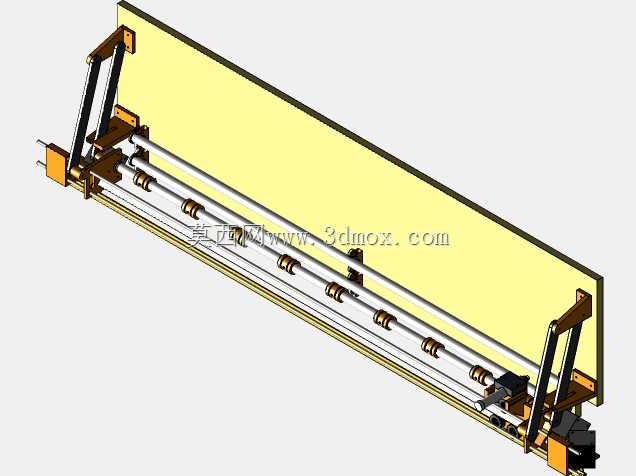

　　立架之间平行布置多根光轴作为滑动导向载体，切割头组件通过直线轴承套在光轴上，能沿着光轴方向做平稳的直线往复运动，不会出现走偏、卡顿的问题，保证裁切出来的板材边缘直线度符合加工要求。两侧立架上设计了张紧调节结构，用来固定电热丝的两端，还能通过调节螺栓调整电热丝的张紧度，避免电热丝通电发热后因为热胀冷缩出现松弛下垂，导致裁切路径偏移、切口出现弧度的问题，张紧结构上还做了绝缘处理，避免电流传导到金属机架上引发安全隐患。这套结构的机架部分采用标准铝型材搭配3D打印的连接座组装，铝型材本身重量轻、直线度好，不需要额外做表面防锈处理，加工组装的时候只需要按照尺寸切割铝型材，用配套的螺栓螺母就能完成机架拼接，不需要复杂的焊接工序，组装难度低，在广告字加工、建筑沙盘制作、保温板材裁切、航模零件加工这类场景里，聚苯乙烯泡沫薄板的裁切一直是个容易出问题的工序——用美工刀手工裁切容易出现斜边、掉渣，切口不平整后续还要反复打磨，用普通锯切又会让泡沫碎屑飞溅，粘在工作台和衣物上很难清理，还容易出现板材崩边的问题，这套切割结构就是针对这类薄板裁切需求做的定向设计。整套结构的核心切割原理是利用电热丝通电发热，让接触位置的聚苯乙烯材料局部熔融实现分离，相比机械裁切不会产生碎屑，切口光滑无毛刺，只要控制好电热丝的温度和走丝速度，裁切后的板材边缘不需要二次打磨就能直接用于拼接组装。从结构布局来看，整套装置采用卧式长轴布局，两侧的支撑立架固定在长条形安装底板上，

　　后期如果需要调整裁切幅面，只需要更换对应长度的光轴和铝型材就能快速改造，适配不同宽度的板材加工需求。3D打印的连接座主要用在光轴固定、滑动座限位、电热丝绝缘安装这些位置，相比机加工的金属零件，3D打印件可以快速迭代调整结构，不需要开模，小批量制作的时候成本更低，而且打印用的工程塑料本身有不错的绝缘性能和耐热性，刚好适配电热丝安装位置的绝缘需求，也能承受切割过程中辐射的热量不会出现变形。滑动切割组件上设计了电热丝的固定位和走线槽，供电导线从滑动座的走线槽布置，避免滑动过程中导线被光轴或者机架剐蹭破损，滑动座和光轴配合的位置选用带自润滑功能的直线轴承，推动的时候阻力小，长时间使用也不会出现卡顿，操作人员只需要扶着滑动座沿着光轴匀速推动，

　　就能完成整幅板材的裁切，操作门槛很低，不需要专门的培训就能上手。在安装边界上，整套结构的长度方向尺寸根据常用的聚苯乙烯薄板幅面设计，适配市面上常见的1米幅面以内的泡沫板材裁切，安装的时候只需要把机架水平固定在工作台面上，调整两侧立架的平行度，保证光轴和安装基准面平行，再调整电热丝的张紧度和垂直度，就能保证裁切的尺寸精度，电热丝和工作台面之间的间隙可以根据板材的厚度做调整，能适配100mm厚度以内的聚苯乙烯薄板裁切，不管是薄的航模用泡沫片，还是厚一点的保温用泡沫板都能适配。设计的时候特意做了安全防护考虑，带电的连接位置全部藏在绝缘的安装座内部，不会裸露在外，操作人员正常推动滑动座的时候不会接触到带电部位，

　　电热丝的工作温度控制在刚好能熔融聚苯乙烯的区间，不会因为温度过高导致材料燃烧，也不会出现烫坏周边零件的问题。相比市面上常见的立式泡沫切割装置，这套卧式结构的板材放置更平稳，裁切的时候只需要把板材靠在机架的定位挡板上，不需要手扶板材保持竖直，能减少操作人员的劳动强度，也能避免板材倾斜导致的裁切角度偏差，多根平行光轴的导向设计比单根导向杆的结构稳定性更好，滑动座移动的时候不会出现绕轴转动的问题，能始终保持电热丝的裁切角度垂直于板材平面，裁切出来的板材端面垂直度更好，后续拼接的时候缝隙更小，不需要额外补填缝隙。这套结构除了能裁切平面的直板，还可以通过更换不同形状的电热丝模板，实现简单的异形轮廓裁切，比如做沙盘的时候需要的斜坡、曲面造型，只需要把对应形状的模板固定在滑动座上，调整电热丝的形状就能完成加工，拓展性很强，不管是小批量的广告加工门店，还是个人模型爱好者的工作室，都能快速组装使用，维护也很简单，电热丝属于易损件，出现烧断的情况只需要松开张紧螺栓更换新的电热丝，几分钟就能完成更换，不需要复杂的调试。
