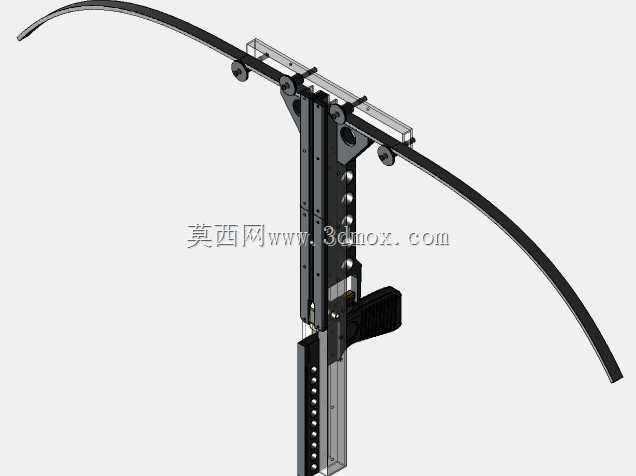

层压型材搭配3D打印件下弯十字弓结构

　　铝型材自带的T型槽结构可以省去大量定制安装座的加工工序，所有金属连接件都可以通过标准T型螺栓直接固定在型材槽内，不需要在型材本体上额外打孔攻丝，既降低了加工成本，也方便后期调整各部件的安装位置，比如滑轮组的前后位置、握把的高低位置，都可以根据实际测试的受力情况快速挪动锁紧，不需要重新制作主体框架。弓片选用层压型材是综合考量了弹性模量与抗疲劳性能，层压结构的纤维走向可以根据弓片弯曲受力的应力分布做定向排布，相比单一金属片或者纯塑料片，在相同形变幅度下能存储更多弹性势能，同时反复弯折后的疲劳寿命更长，不会出现短时间内应力松弛导致的弹力衰减问题。下弯式的弓片布局是这款结构的核心设计特点，相比传统上弯或者直臂布局，这款十字弓结构采用层压型材作为弓片主体、标准工业铝型材搭建弓身承载框架，搭配3D打印功能部件完成整体装配，在户外休闲运动器材、非致命性安防器械的结构研发场景中，可作为原理验证样机的核心结构参考，也能为同类型弹射类器械的轻量化设计提供结构思路。从实际使用维度看，该结构核心功能是通过弓片的弹性形变存储弹性势能，经扳机组件的锁止与释放机构完成动能输出，弓身的铝型材框架承担所有部件的定位与载荷传递作用，3D打印部件则负责完成非主承载位置的功能补全，比如握把贴合、滑轮定位、弓弦导向这类对结构强度要求不高，但需要复杂异形曲面来匹配人机工程或装配公差的部位。设计过程中优先考虑了模块化装配逻辑，

　　下弯结构在弓弦拉满的状态下，弓片的弯曲应力分布更均匀，两端的滑轮安装座位置不会出现应力集中的拐点，同时弓身整体的重心更靠近握持位置，持握时的前端下坠感更弱，长时间瞄准的稳定性更好。从安装边界尺寸来看，弓身主体采用的是标准20系列工业铝型材，截面尺寸为20mm×20mm，整体弓身竖直方向的有效安装长度在400mm左右，弓片完全展开后两端的水平跨度在800mm上下，所有突出部件的外轮廓都控制在以弓身轴线为中心、左右120mm的范围内，不会出现过于突兀的外伸结构，收纳时可以将弓弦松弛后整体放入常规尺寸的器材包内。3D打印部件的设计全部采用无支撑打印的结构取向，所有安装孔位都预留了0.2mm的装配公差，不需要二次打磨就能直接和标准紧固件、

　　铝型材槽位配合，握把位置的曲面按照成年男性手掌的握持尺寸做了弧度适配，表面预留了防滑纹理的安装槽，可以粘贴橡胶防滑垫提升握持摩擦力。扳机组件的锁止结构直接集成在铝型材的槽位内，利用型材本身的槽腔作为锁止舌的滑动轨道，不需要额外制作封闭式的扳机外壳，既减少了零件数量，也能直观看到锁止机构的动作状态，方便调试阶段排查卡滞问题。滑轮组采用的是标准深沟球轴承作为转动副，安装座通过3D打印制作，直接卡在铝型材的端部，通过顶丝固定，轴承的内孔和销轴采用过渡配合，转动时没有多余旷量，能减少弓弦释放过程中的能量损耗。弓弦的导向槽直接集成在弓身上端的3D打印定位件上，槽内做了圆弧过渡，不会出现弓弦剐蹭棱角导致的磨损问题，拉弦时的滑动阻力更小。

　　整体结构没有采用焊接或者粘接的永久固定方式，所有部件都可以通过标准螺栓拆解，更换不同刚度的弓片时只需要调整两端滑轮座的固定位置就能适配，不需要改动主体框架，对于需要反复测试不同弹力参数的研发场景来说，这种模块化结构能大幅缩短样机迭代的周期。在受力传递路径上，拉弦时的载荷通过弓弦传递到两端滑轮，再经滑轮座传递到铝型材弓身的上端横梁，最终由弓身的竖直型材承担全部的拉力载荷，3D打印部件全程不参与主承载路径的力传递，只起到定位和辅助功能的作用，从根源上避免了3D打印件强度不足导致的结构失效问题。层压弓片和滑轮座的连接位置采用了压块式固定，通过螺栓压紧的摩擦力传递弓片的反弹力，没有在弓片上打孔，避免了孔位位置的应力集中导致弓片断裂，压块的接触面做了网纹滚花处理，压紧后不会出现弓片滑移的问题。
