简化铝型材并联臂delta结构3D打印设备

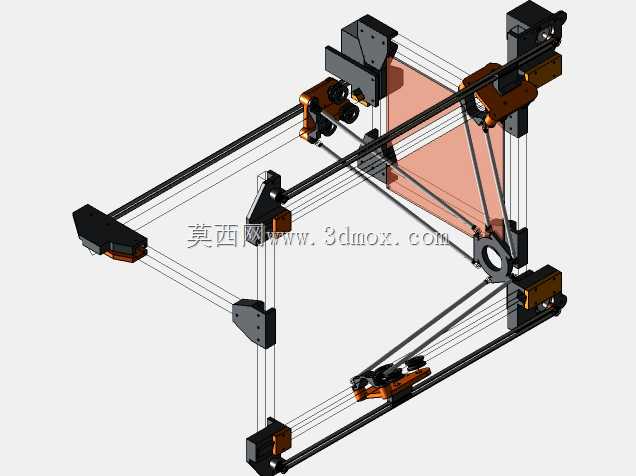

　　这款并联臂结构的熔融沉积成型设备，核心定位是面向桌面级小批量原型制作场景，适配个人创客空间、小型设计工作室、院校创新实验室的日常打样需求，可完成PLA、ABS、PETG等常见热塑性耗材的成型作业，用来验证结构设计外观、制作功能测试样件、输出小批量定制化非金属零件都能胜任。从结构设计逻辑来看，这款设备是在传统delta并联3D打印机的基础上做了结构简化迭代，摒弃了原有复杂的定制化钣金机架结构，全部采用标准工业铝型材搭建主体框架，铝型材本身自带的T型槽结构可以直接兼容标准紧固件，不需要额外设计定制的连接固定件，不仅大幅降低了零件加工成本，也让设备的组装调试门槛进一步降低，普通具备基础机械装配能力的使用者，按照装配关系就能完成整机搭建，

　　后期如果需要调整机架尺寸、更换运动部件，也可以直接拆解型材重新组合，设备的改造拓展空间非常充足。设备的成型床位尺寸设定为200x200的方形边界，相比传统delta设备常见的圆形成型区域，方形床位的空间利用率更高，在打印方形壳体、规则结构件的时候不会出现圆形边界的空间浪费，同等机架占地面积下能容纳更大尺寸的方形工件，适配日常设计打样中最常见的零件外形比例。运动结构上沿用了delta设备经典的三组并联臂传动方案，三组滑台分别呈120度分布在三根垂直布置的铝型材立柱上，每个滑台通过同步带传动实现垂直方向的精准往复移动，滑台与末端挤出头安装座之间通过碳纤维并联臂连接，依靠平行四边形运动学原理实现末端挤出头在XYZ三个方向的空间定位，这种结构相比传统XYZ悬臂结构的设备，运动部件的惯量更低，高速打印时的整机震动更小，能在保证成型精度的前提下提升打印速度。设计过程中特意简化了冗余的辅助结构，没有增加多余的外壳封板、复杂的走线拖链等非必要部件，所有运动部件、传动部件都直接外露，一方面方便日常维护时观察同步带张紧状态、滑台运行顺畅度，出现卡料、传动卡顿等问题时可以快速定位故障点，不需要拆解大量外壳结构；另一方面外露的结构也方便使用者后期加装自动调平传感器、耗材断料检测模块、封闭式恒温罩等拓展配件，不需要对原有主体结构做破坏性改造。安装边界方面，整机采用正三角形的底座支撑布局，三个底脚分别对应三根立柱的安装位置，放置时只需要保证支撑台面水平，

　　三个底脚完全贴合台面就能保证机架的垂直度，不需要额外做复杂的地基固定，普通的木质工作台、金属工作台都能满足安装要求，整机占用的桌面面积不到0.3平方米，不会占用过多的工作空间。从实际使用的角度出发，这款简化结构的delta设备，没有追求过度的参数堆砌，所有结构设计都围绕易组装、易维护、低成本的核心需求，铝型材机架的刚性足够支撑日常打印的运动负载，不会出现高速运动时机架晃动导致的层纹错位问题，并联臂采用轻量化的碳纤维材质，自身重量轻、刚性足，运动过程中不会出现臂杆形变导致的定位偏差，末端挤出头的安装座采用标准化的安装孔位，可以直接适配市面上绝大多数的E3D系列挤出头组件，后期更换挤出头、维护喷嘴都非常方便。

　　传动部分的同步带采用标准的开口同步带，搭配常规的同步带张紧结构，长时间使用后如果出现同步带松弛的情况，只需要调整张紧螺栓就能恢复传动精度，不需要更换定制的传动配件。设备的走线全部沿着铝型材的T型槽布置，用常规的线卡就能固定，不会出现线缆干涉运动部件的问题，整体结构的零件通用率非常高，绝大多数标准件都可以从常规五金渠道采购，不需要依赖特定厂商的定制配件，即使部分零件出现损耗，使用者也可以快速自行采购替换，不会因为配件问题导致设备长期停机。在实际打印作业中，这款设备的并联结构特性让它在打印曲面类零件、圆弧结构的时候，运动轨迹更加流畅，不会出现XYZ结构设备切换轴运动时的衔接顿挫，成型出来的曲面表面质量更优，非常适合打印创意手办、异形结构件、曲面外壳类的工件。同时200x200的成型尺寸，足够覆盖绝大多数日常打样的零件尺寸需求，不管是小型的结构支撑件、电子设备外壳，还是中等尺寸的创意模型，都可以在这个床位范围内完成成型，不需要拆分零件二次粘接。设计时也充分考虑了调试的便捷性，三组垂直滑台的安装基准都直接在铝型材上做了定位，组装时只需要将滑台卡入型材槽内，按照定位标记固定位置，就能保证三个滑台的安装平行度，不需要反复测量调整安装位置，大幅缩短了整机的组装调试周期，对于第一次接触delta结构设备的使用者来说，也能快速完成组装进入正常使用状态。
