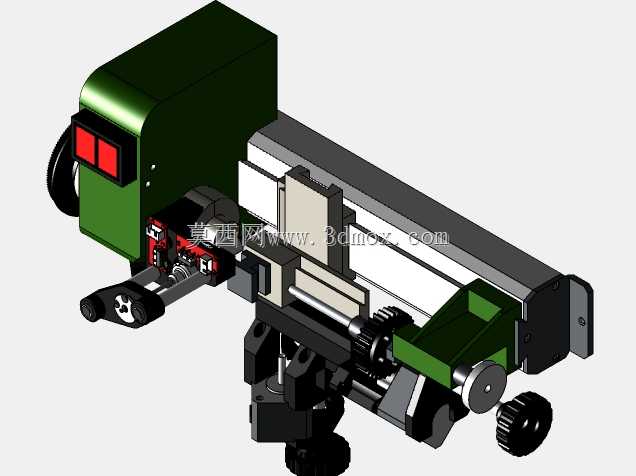

Proxxon150E微型车床CNC改装结构设计

　　在小型精密零件加工、教学实训、个人工坊的金属切削场景中，微型车床的数控化改造一直是小批量高精度零件加工的高性价比实现路径，这款基于Proxxon150E微型车床完成的CNC改装结构，针对原手动车床进给精度不足、重复定位偏差大、连续加工一致性差的痛点做了全链路的结构优化，适配小型有色金属、工程塑料零件的小批量精密加工需求，可覆盖模型零件制作、精密仪表零件修配、教学演示加工等多类实际场景。

　　从实际加工用途来看，改装后的设备保留了原车床车削外圆、端面、切槽、小锥面加工的基础能力，同时通过数控进给系统的加装，实现了X、Z轴的自动进给控制，可完成简单曲面的连续车削加工，解决了手动进给时走刀速度不均导致的表面粗糙度差、尺寸公差波动大的问题，对于直径50mm以内的棒料加工，进给重复定位精度可控制在0.02mm以内，满足小型精密零件的加工公差要求。

　　功能特性层面，本次改装结构新增了Z轴零点设置探头，可在每次加工前自动完成Z向对刀操作，替代传统手动塞尺、试切对刀的繁琐流程，大幅降低对刀过程的人为误差，同时缩短单件加工的准备时间。进给传动部分采用了消隙齿轮搭配精密丝杠的传动结构，消除了原手动进给结构的背隙问题，在往复进给加工时不会出现空程误差，保证台阶面、槽宽尺寸的加工一致性。床头箱部分保留了原设备的主轴调速结构，同时对主轴安装座做了刚性加强，减少高速切削时的主轴振颤，提升加工表面质量。拖板部分在原手动拖板的基础上做了安装面拓展，预留了伺服电机、行程限位开关的安装位，无需对原床身做破坏性切削加工，所有改装部件均可通过螺栓连接实现装配，改装后也可快速恢复手动车床的使用状态。

　　设计思路上，整个改装结构遵循最小改动、最大兼容的原则，所有新增结构的安装基准完全匹配原车床的现有安装孔位与装配基准面，避免二次加工破坏原床身的铸造应力与结构刚性。传动系统的选型充分考虑微型车床的床身承重限制，选用小体积大扭矩的微型伺服单元，既保证进给驱动力足够应对小切深的金属切削，又不会因部件过重增加床身导轨的负载，导致导轨磨损加快。走线结构做了隐藏式设计，所有传感器、电机的线缆均通过拖链收纳，避免加工过程中铁屑、切削液飞溅损坏线缆，同时防止线缆干涉拖板的进给运动。防护结构针对CNC加工的连续运行特性，在丝杠、导轨部位加装了可伸缩的防尘挡屑板，阻挡加工产生的细铁屑进入传动副，延长传动部件的维护周期。

　　外形尺寸与安装边界方面，改装后的设备整体长宽高尺寸控制在450mm×200mm×220mm范围内，可直接放置在常规工作台面上使用，无需额外做设备基础固定，整体重量控制在12kg以内，方便根据加工场景挪动位置。各轴的行程边界做了硬限位与软限位双重防护，X轴有效行程控制在80mm，Z轴有效行程控制在150mm，与原车床的最大加工范围匹配，拖板运行到极限位置时会先触发软限位减速停止，若软限位失效则触发硬限位开关切断进给动力，避免撞刀损坏设备或工件。主轴中心高保持原设备的50mm参数，可兼容原车床配套的卡盘、顶尖、刀架等所有附属配件，用户无需额外购置配套工装即可完成改装后的调试与使用。刀架部分采用了适配数控进给的快换式刀座，可同时安装4把标准车刀，换刀时无需重新校准刀高，进一步提升小批量加工的换刀效率。

　　从实际装配调试的角度来看，所有改装部件的配合公差均按照IT7级精度设计，安装面的平面度控制在0.01mm以内，装配时无需额外做刮研处理，只要按照装配流程依次固定各部件，即可完成传动精度的校准，对改装人员的钳工技能要求较低，适合小型加工工坊、教学实训场景的自主改装落地。
