小型嵌入式VU电平指示表头结构设计

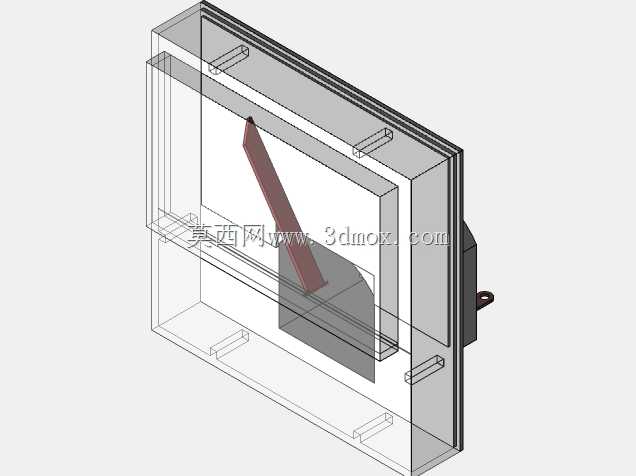

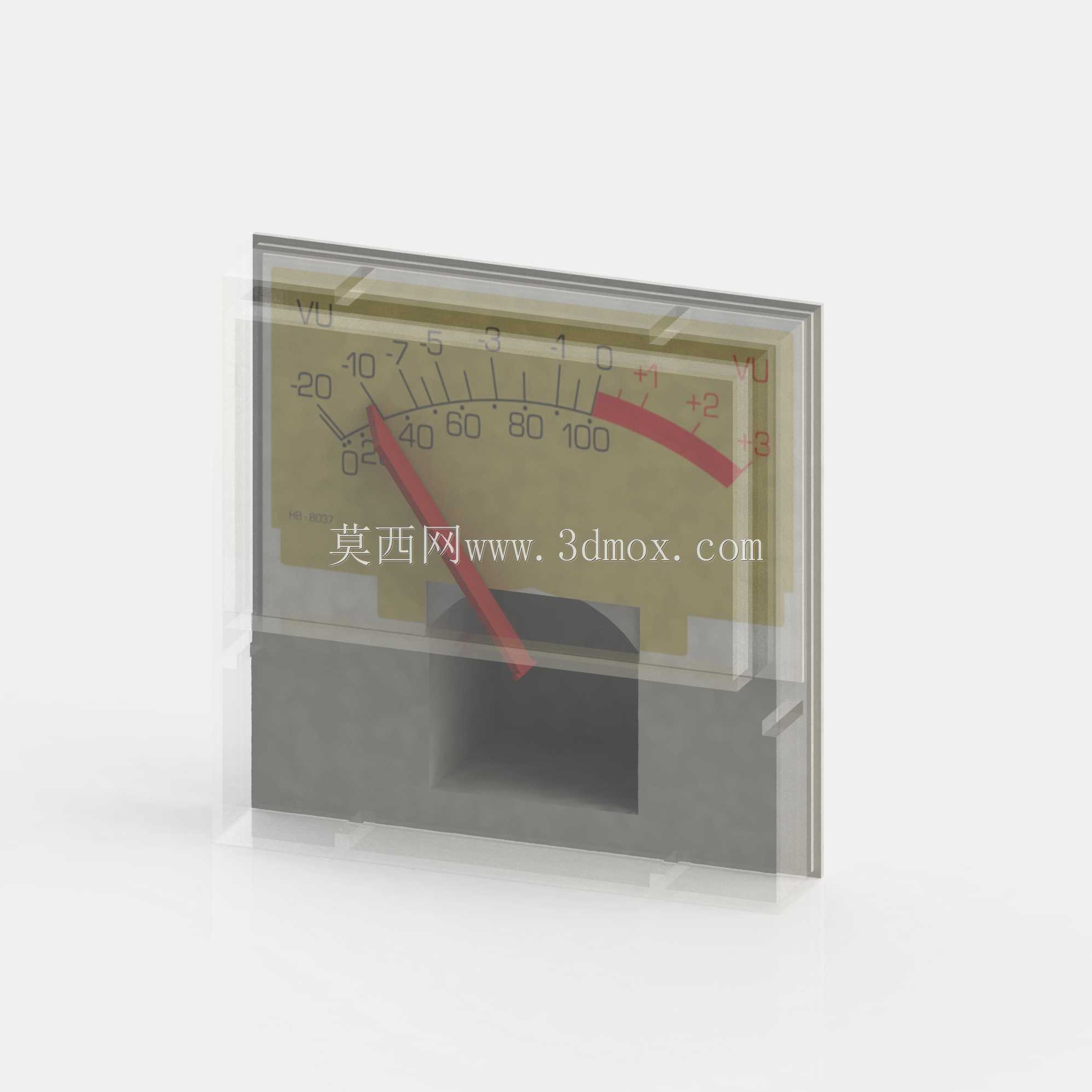

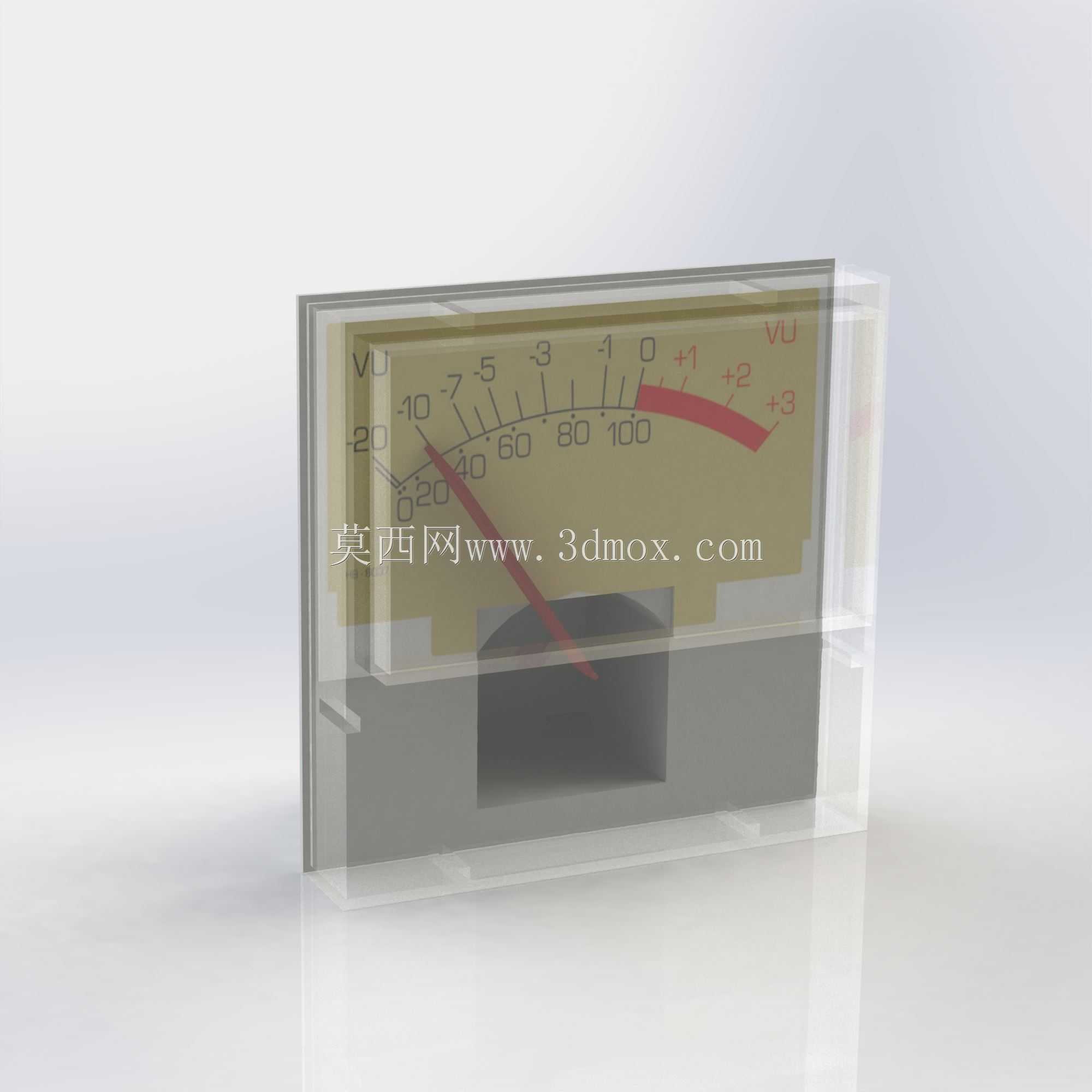

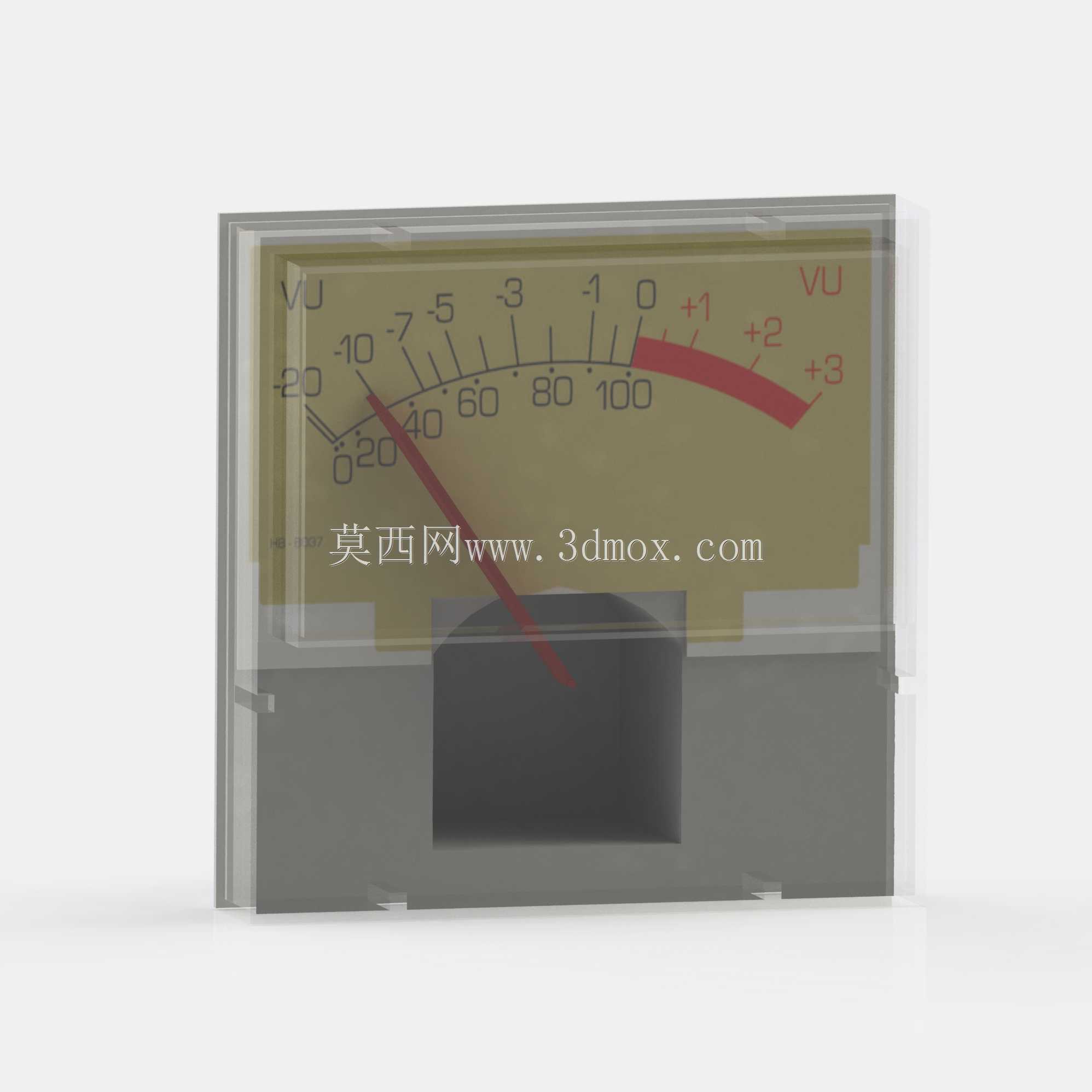

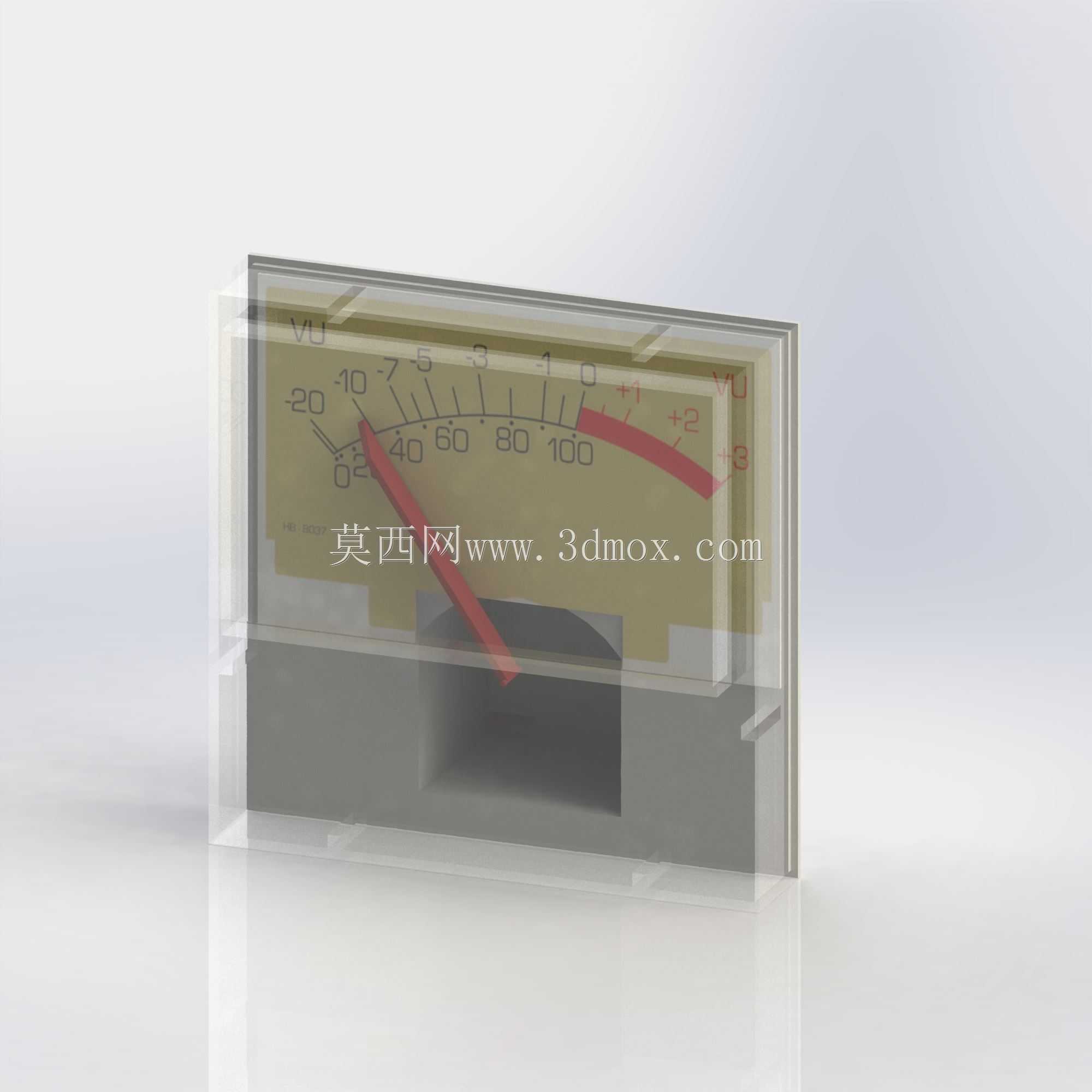

这款40×40mm规格的指针式VU电平表，是音频设备、信号监测装置中常用的模拟指示部件，在功放设备、调音台、广播播控设备、音频测试仪器中都有广泛应用，主要作用是直观呈现音频信号的电平强度，帮助操作人员快速判断信号幅值是否处于合理区间，避免信号过载失真或是幅值过低导致信噪比不足的问题。从结构设计来看，这款表头采用嵌入式安装思路，整体外廓尺寸控制在40mm见方，适配多数小型音频设备的面板开孔需求，安装时仅需在设备面板预留对应尺寸的方孔，将表头主体嵌入后通过侧边卡扣或是压片即可完成固定，不需要额外设计复杂的安装支架，能有效压缩设备面板的占用空间，适配紧凑型音频设备的布局需求。表头的透明外罩采用高透工程塑料材质，既可以保护内部的指针、刻度盘与动圈结构，避免灰尘、潮气侵入内部影响测量精度，也能让操作人员从不同角度清晰读取指针指向的刻度值。刻度盘采用双量程标识，既标注了VU标准刻度，也附带了对应的百分比电平标识，覆盖从-20VU到+3VU的常用测量区间，红色区域明确标识了过载阈值区间，指针进入该区域即代表信号幅值超出安全范围，操作人员可以快速识别异常状态。表头的背部预留了标准接线引脚位置，设计时已经考虑了常规PCB板的焊盘间距，直接焊接即可完成电气连接，不需要额外转接接线端子，能简化生产装配的工序流程。内部的动圈测量机构采用成熟的磁电式结构，阻尼特性匹配音频信号的变化速率，指针摆动不会出现过冲或是迟滞过大的问题，能真实反映音频信号的动态变化。在进行设备结构设计时，选用这款表头只需要预留对应深度的安装腔体即可，表头背部的凸起结构尺寸经过优化，不会和设备内部的PCB板、走线或是其他元器件产生干涉，面板与表头贴合的位置设计有窄边定位凸台，安装后可以避免面板与表头之间出现缝隙，提升设备外观的整体性。这类指针式VU表相比数码电平指示条，拥有更直观的视觉反馈效果，在很多复古风格音频设备、专业播控设备中依然是不可替代的指示部件，建模时完整还原了表头的透明外罩、刻度盘纹理、指针结构、背部安装腔体与接线引脚的细节，结构尺寸完全按照实物比例还原，可以直接导入设备整体装配中完成面板布局校验、安装干涉检查，也可以用于产品渲染展示的结构参考。
