刨花板边缘钻孔定位专用夹具

　　在板式家具加工、手工木作以及小型木制品量产场景中，刨花板类零部件的边缘钻孔一直是容易出现精度偏差的工序——当钻孔位置距离板材侧边过近时，手持电钻或台钻进给过程中极易因板材受力不均、定位基准缺失出现孔位歪斜、孔壁崩边，甚至板材侧边劈裂的问题，尤其是需要在板边加工用于安装螺钉、固定销钉的盲孔时，常规的手持划线定位方式不仅效率低下，重复定位精度也难以满足装配要求，这款钻边夹具正是针对这类加工痛点开发的专用定位工装。

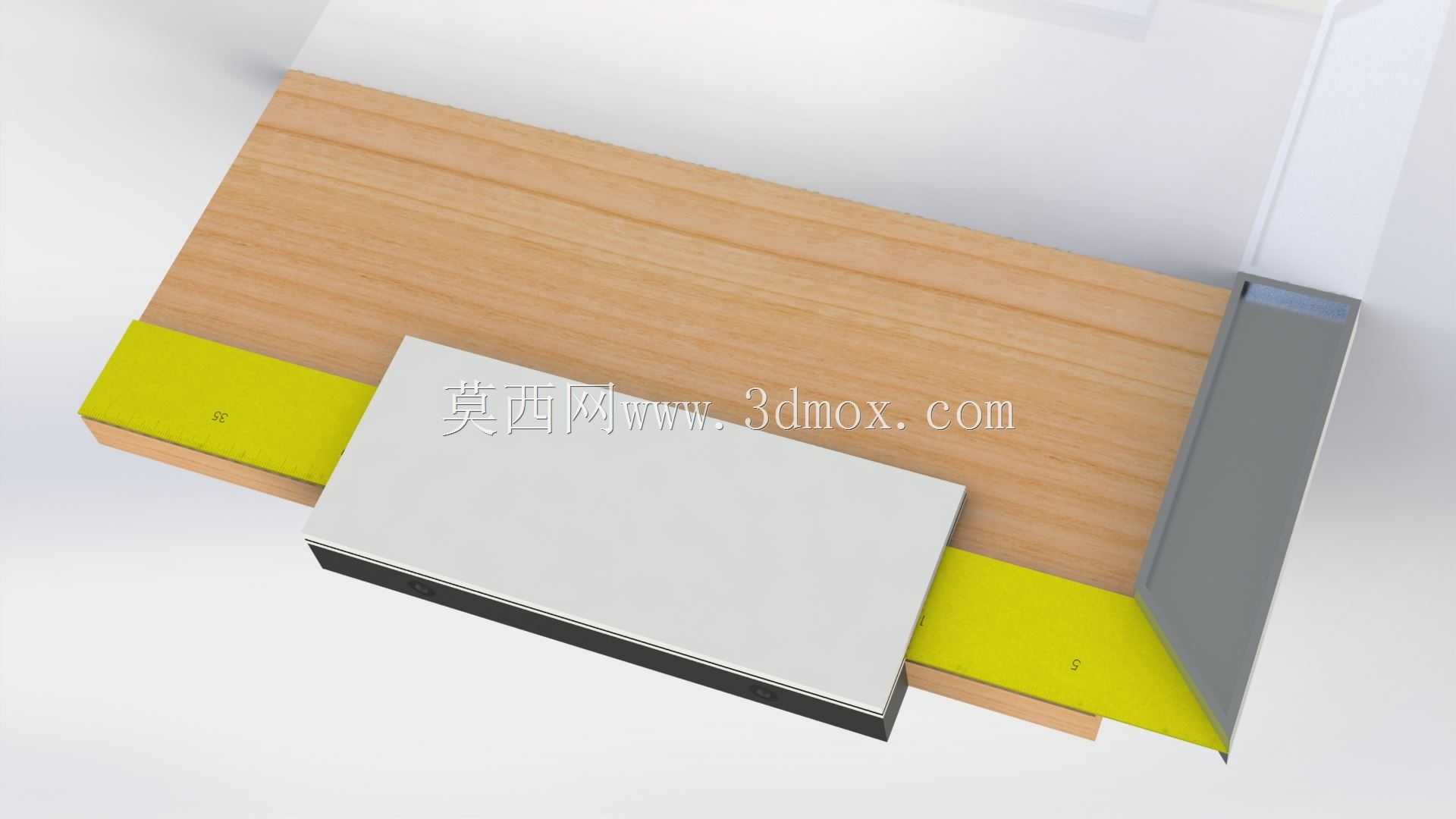

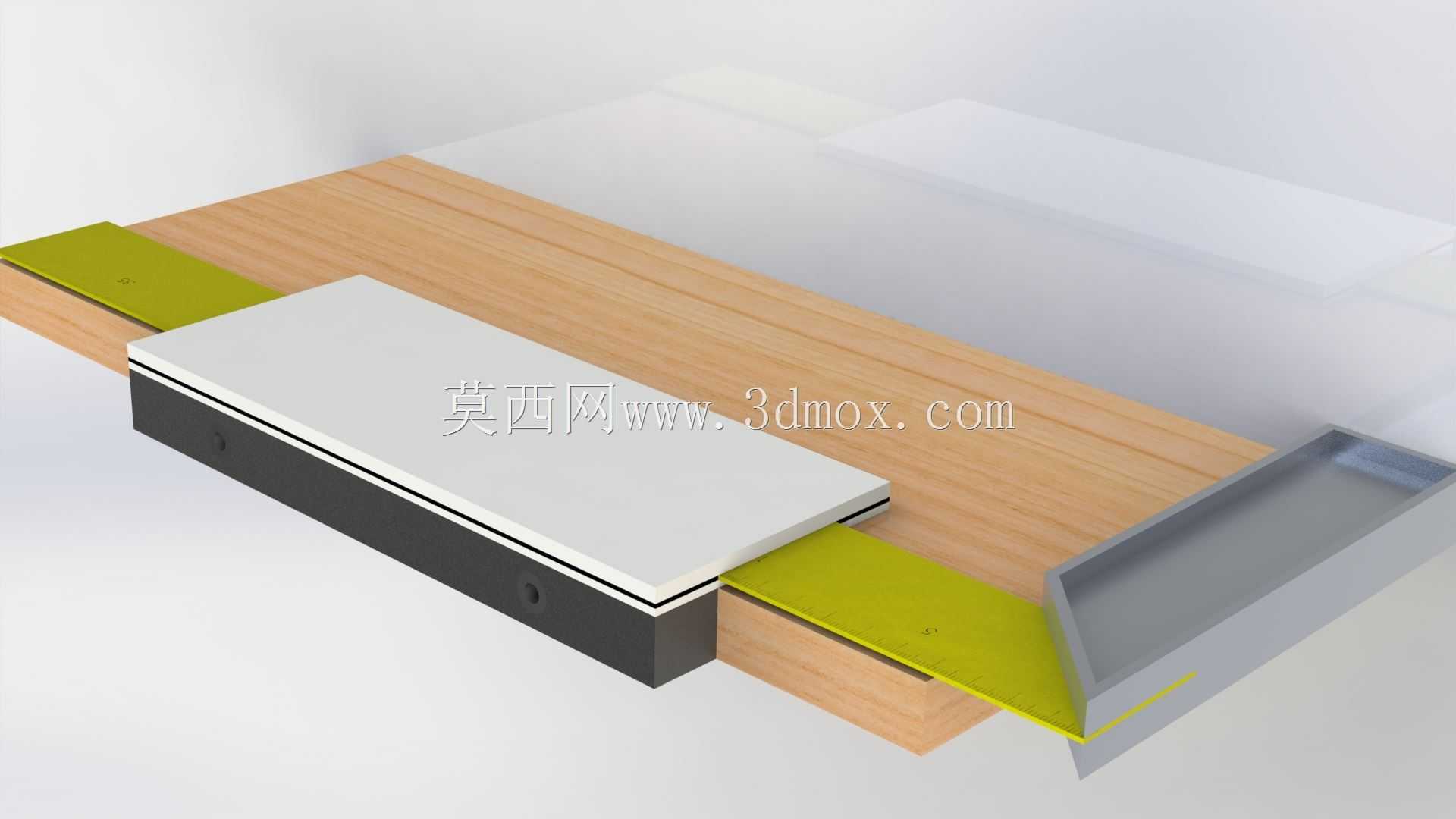

　　从实际使用逻辑来看，这款夹具的核心作用是为靠近板材边缘的钻孔作业提供稳定的垂直定位基准，作业时夹具可通过自身结构卡合在刨花板的侧边与板面形成的直角位置，依靠基准面的贴合抵消钻孔过程中的侧向受力，避免钻头进给时出现偏移。夹具主体采用平直的矩形基座结构，基座底面与侧定位面经过精加工保证垂直度，安装时侧定位面完全贴紧刨花板的侧边端面，基座底面平贴在板材上表面，无需额外复杂装夹即可快速完成定位，适配现场快速换产、小批量多规格加工的作业需求。

　　设计过程中没有采用复杂的可调式锁紧结构，而是基于常用刨花板的加工场景做了适配优化，考虑到日常加工中最常使用的是18mm厚度的刨花板，夹具的基准面尺寸完全匹配该厚度板材的定位需求，针对偶尔遇到的22mm、25mm厚度板材加工场景，可通过在定位面处加装对应厚度的垫片快速调整适配，无需更换整套夹具，降低了现场辅具的配置成本。钻孔导向部分采用可更换衬套的结构形式，衬套内孔与钻头外径采用小间隙配合，保证钻头进给过程中始终保持垂直于板面的状态，目前配套的衬套覆盖3.5mm、4mm、5mm、7mm四个常用钻孔直径，基本涵盖了板式家具连接中自攻螺钉、定位销钉的安装孔径需求，衬套与基座采用可拆卸连接，后续如果需要加工其他直径的孔位，只需单独加工对应内孔尺寸的衬套即可，无需改动基座主体结构，拓展性较强。

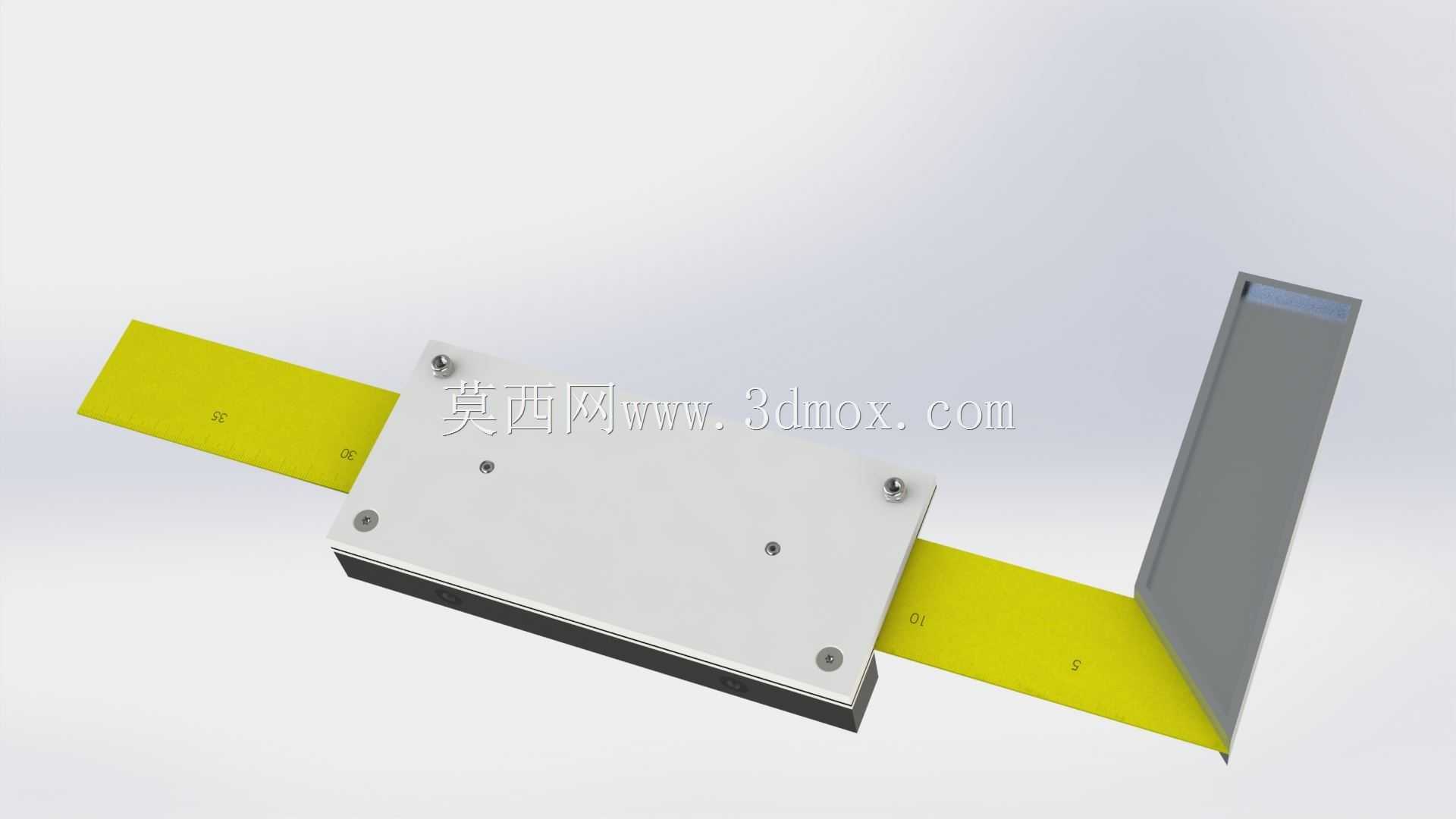

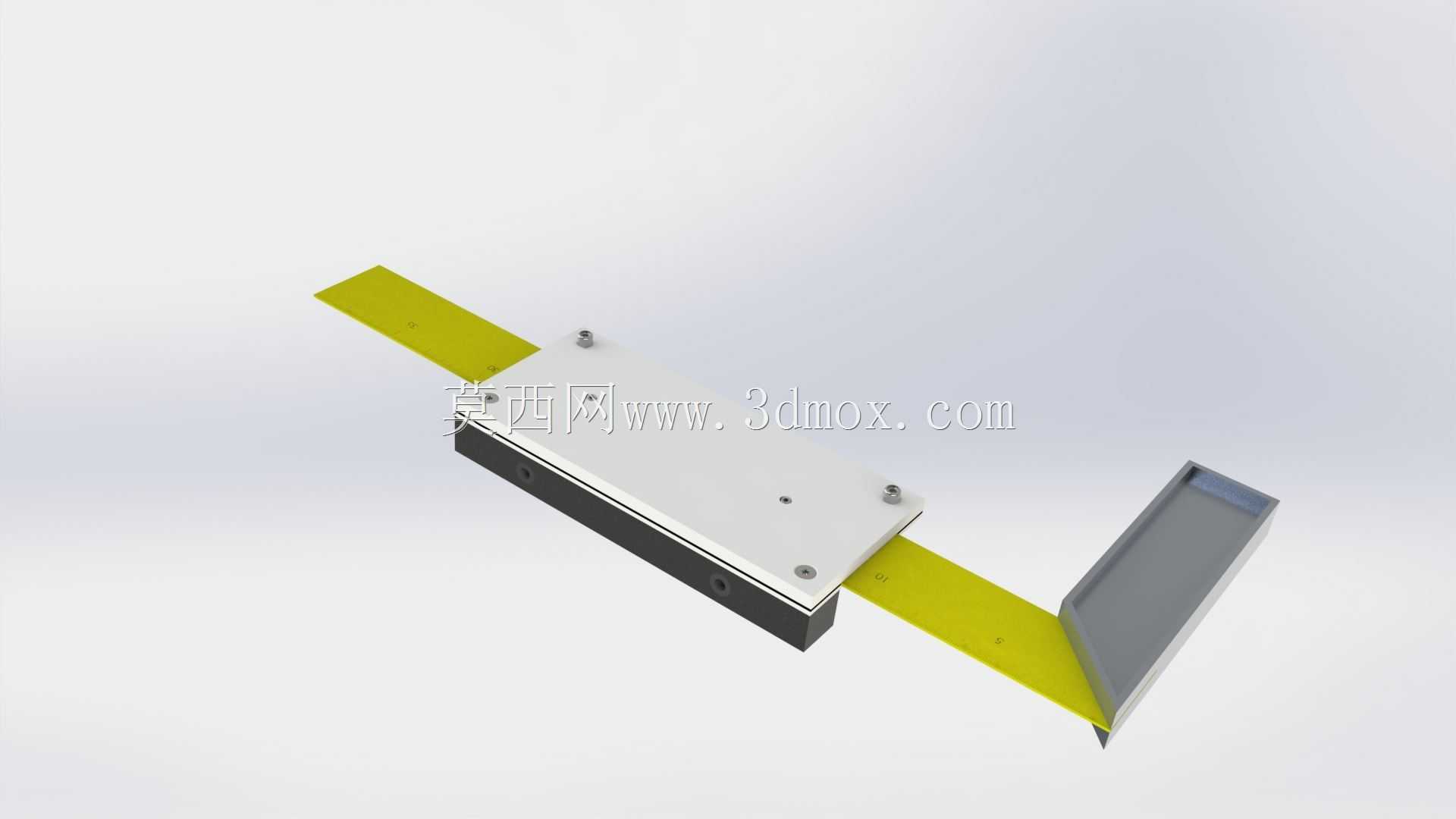

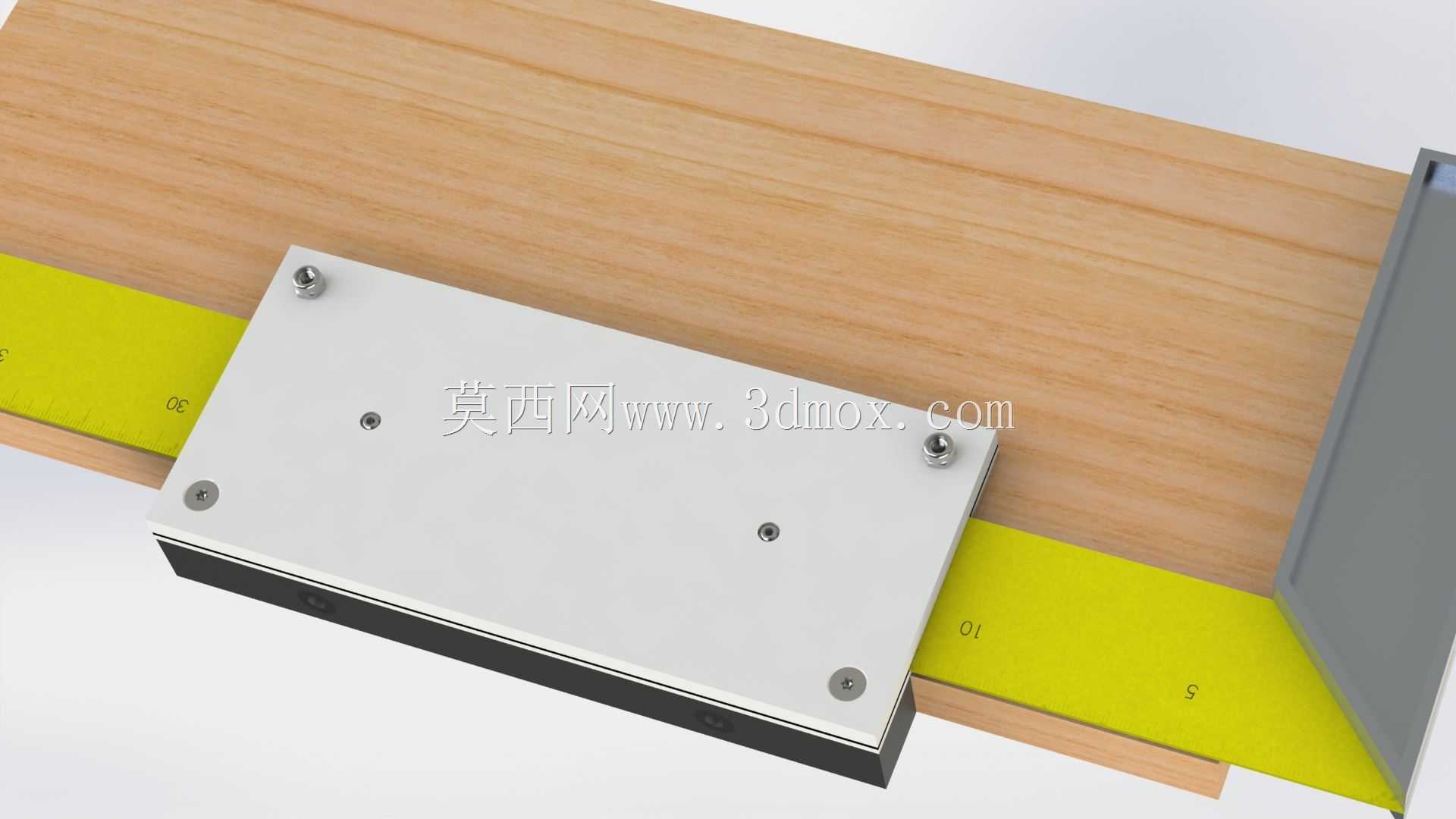

　　基座上的衬套安装孔到侧定位面的距离经过精准核算，刚好匹配常用方形厚臂的宽度尺寸，保证钻孔后孔位到板边的距离统一，批量加工时无需逐件测量孔位边距，只要将夹具推到板材对应位置即可保证所有工件的孔位一致性。基座上预留的沉头安装孔用于固定衬套以及基座自身的结构拼接，装配后所有紧固件均不突出基座的定位基准面，避免装夹时出现基准面贴合不实的问题。夹具上还集成了简易的刻度标识，作业时可通过刻度快速确认夹具在板材长度方向的位置，减少反复测量的辅助时间，尤其适合长条形板材上的等距孔位加工。

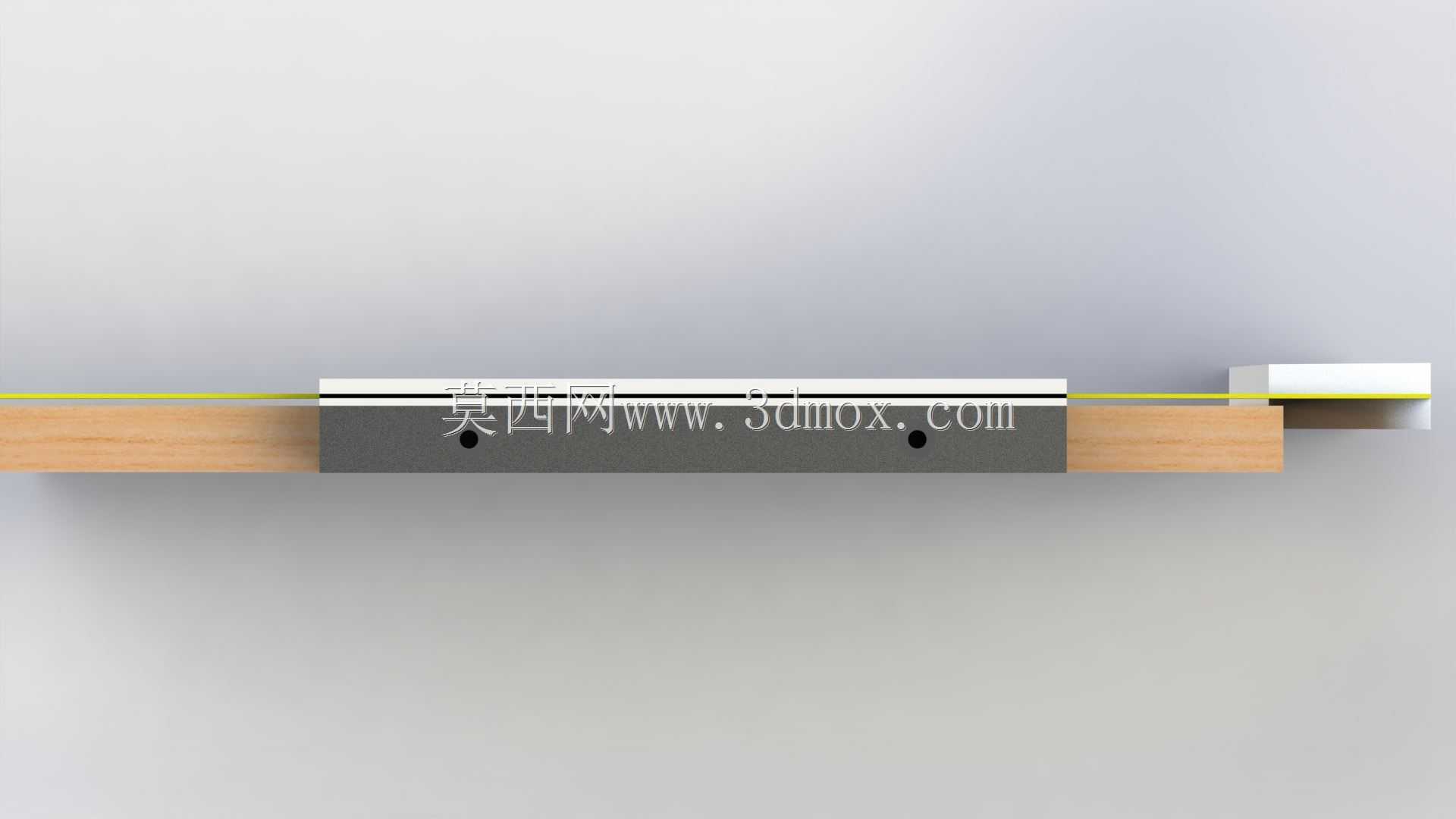

　　从安装边界来看，这款夹具的整体结构紧凑，基座的宽度尺寸控制在合理范围，即使在距离板材端部很近的位置也能正常放置使用，不会出现与台钻工作台、其他辅具干涉的问题；基座的厚度经过优化，既保证了衬套有足够的导向长度避免钻头晃动，又不会因为基座过厚导致钻头需要额外的进给行程，适配常规手持电钻、台式台钻的加工行程范围。不同于大型木工机械的专用定位工装，这款夹具不需要固定安装在设备工作台上，可随意移动到不同的作业工位使用，无论是车间内的批量加工作业，还是户外安装现场的补钻孔作业都能适用。

　　在实际建模过程中，结构设计遵循自上而下的布局草图逻辑，先确定定位基准面与钻孔中心的位置关系，再逐步细化基座、衬套安装位、紧固件孔位的细节，所有配合面的尺寸公差都按照实际机加工的精度要求设置，保证加工出的实物能够达到设计预期的定位精度。考虑到这款夹具的使用场景多为木工加工现场，基座结构没有多余的凸起或易积尘的沟槽，日常使用后清理木屑非常方便，长期使用也不会因为木屑堆积影响定位面的贴合精度。针对刨花板材质较脆、钻孔时容易崩边的特点，夹具的衬套下端面与板材表面紧密贴合，钻头开始进给时就被衬套约束，不会在接触板材表面时出现滑动，有效减少孔口崩边的问题，提升钻孔后的板材外观质量与连接强度。
