多段式球铰连接有限自由度连杆构件

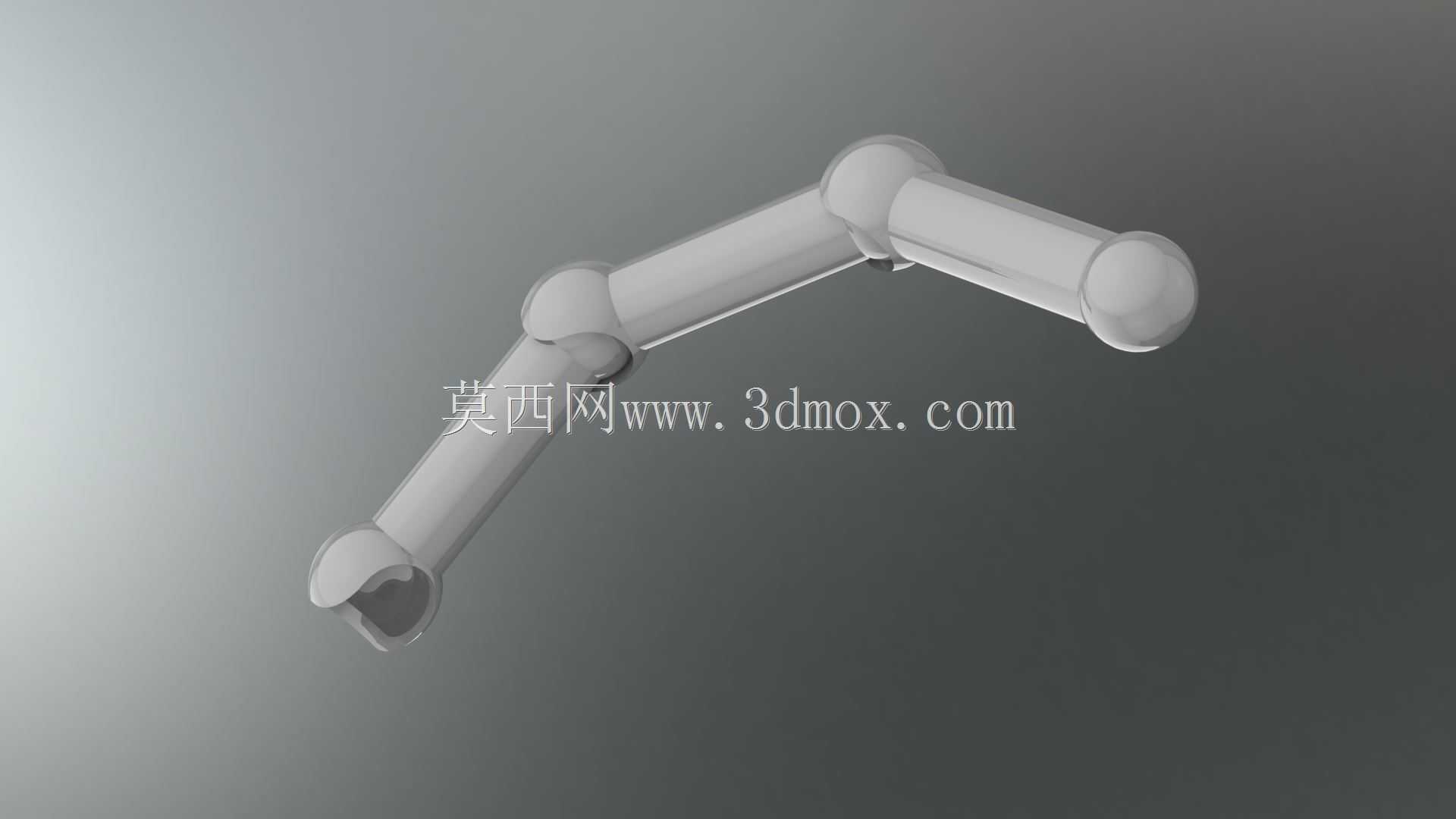

　　这类带有限转动自由度的球头连杆构件，在轻工自动化输送线的姿态调整模块、小型检测设备的探针支撑结构、医用辅助支撑装置的可调臂段中都有广泛应用，核心作用是在预设的转动角度范围内，实现相邻构件之间的角度传递与姿态调整，同时避免无限制转动带来的管线缠绕、结构干涉问题。从结构功能来看，构件两端及中间衔接处均采用球头配合球窝的铰接形式，每处球铰的转动边界都做了结构限位，并非全向自由转动的万向球头，相邻杆段之间的俯仰、偏摆角度被限制在合理工程区间内，既满足多段弯折调整姿态的需求，又能在调整到位后依靠配合面的预紧摩擦力保持姿态稳定，不需要额外增加锁紧结构就能实现一定负载下的位置保持。设计这类构件时，首先要明确每段杆体的长度匹配关系，

　　杆段过长会导致调整时末端晃动量过大，过短则无法覆盖所需的姿态调整范围，球头与球窝的配合间隙需要严格控制，间隙过大会造成运动回程差，影响末端定位精度，间隙过小则会导致转动卡滞，长期磨损后容易出现抱死失效的问题。球头的球面粗糙度需要控制在合理区间，配合面需要做均匀的硬化处理，避免频繁转动后出现球面磨损凹陷，导致配合精度下降。安装边界上，构件一端的球窝结构设置有内凹的安装卡槽，可以直接卡接在设备的固定基座销轴上，不需要额外设计复杂的连接法兰，另一端的球头可以直接插入末端执行件的配合孔内，通过侧面的紧定螺钉实现周向固定，中间的各段杆体之间为一体化铰接设计，不需要额外组装连接件，整体安装流程简单，

　　后期维护时只需要定期在球铰配合面涂抹润滑脂即可。在实际工况应用中，这类多段球铰连杆不会承受大载荷的冲击，主要承担末端小负载的姿态支撑作用，比如在视觉检测工位上，用来调整检测相机的拍摄角度，每段杆体调整到合适角度后依靠球铰的摩擦力保持位置，相比传统的螺栓锁紧式可调支架，调整效率更高，角度调整的连续性更好，不会出现螺栓锁紧时的角度偏移问题。设计过程中需要提前做运动干涉校验，模拟每处球铰转到极限角度时，相邻杆体之间是否会出现碰撞，杆体外壁与周边设备构件是否存在剐蹭风险，球头根部的过渡圆角需要做圆滑处理，避免应力集中导致杆体在频繁弯折过程中出现断裂。杆体本身采用等直径的圆柱结构，外壁光滑无凸起，在调整过程中不会勾挂周边的管线或线缆，

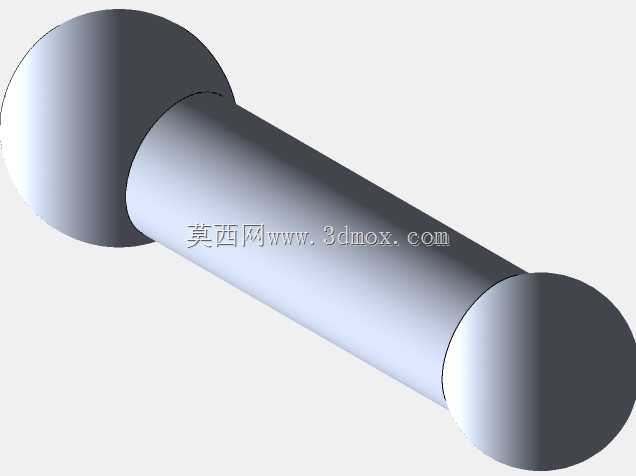

　　适合在布线密集的小型设备内部使用。球窝的开口尺寸需要经过精确计算，既要保证球头能够顺利装入，又要保证在最大转动角度下球头不会从球窝中脱出，开口边缘做倒角处理，避免转动时与球头根部的杆体出现硬接触，磨损杆体外壁。这类构件的尺寸设计通常根据实际应用场景的调整范围确定，单段杆体的长度一般在几十毫米到上百毫米区间，球头直径根据杆体直径匹配，通常球头直径为杆体直径的1.2到1.5倍，保证铰接处有足够的接触面积来承受径向载荷，避免接触应力过大导致球面压溃。在装配工艺上，球头与球窝采用过盈压装的方式组装，压装后需要测试每处铰接的转动力矩，力矩过大则需要对配合面进行研磨处理，力矩过小则需要更换尺寸匹配的球头，保证每段杆体的转动手感均匀，没有卡顿或松旷的问题。
