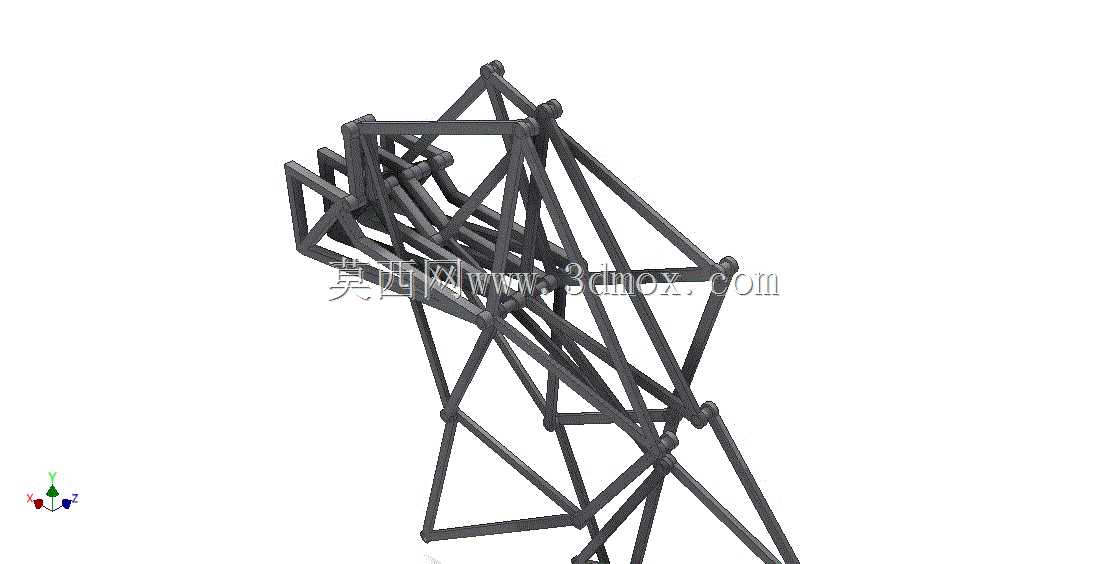

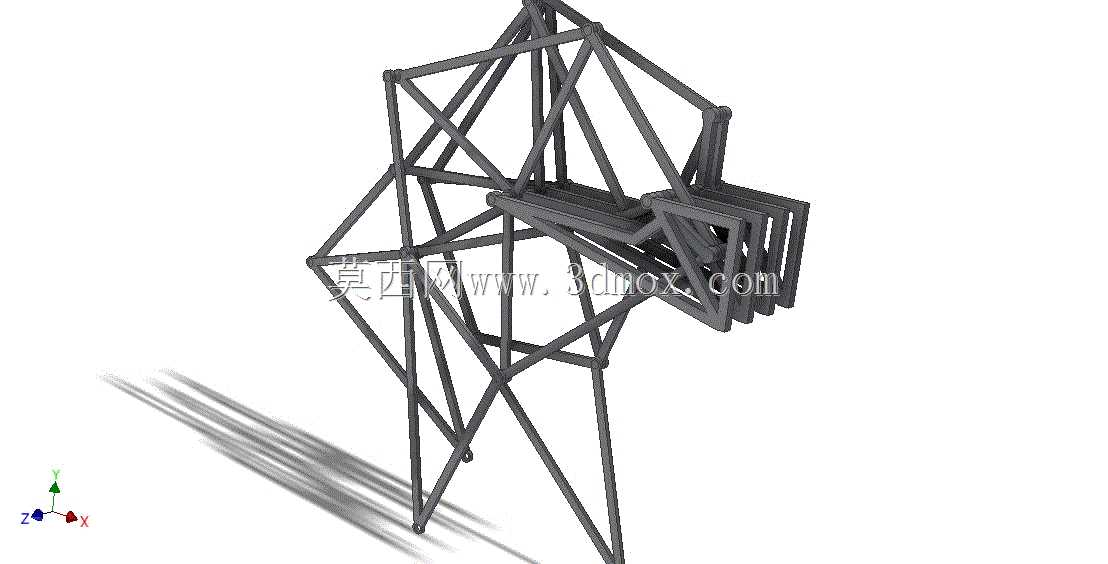

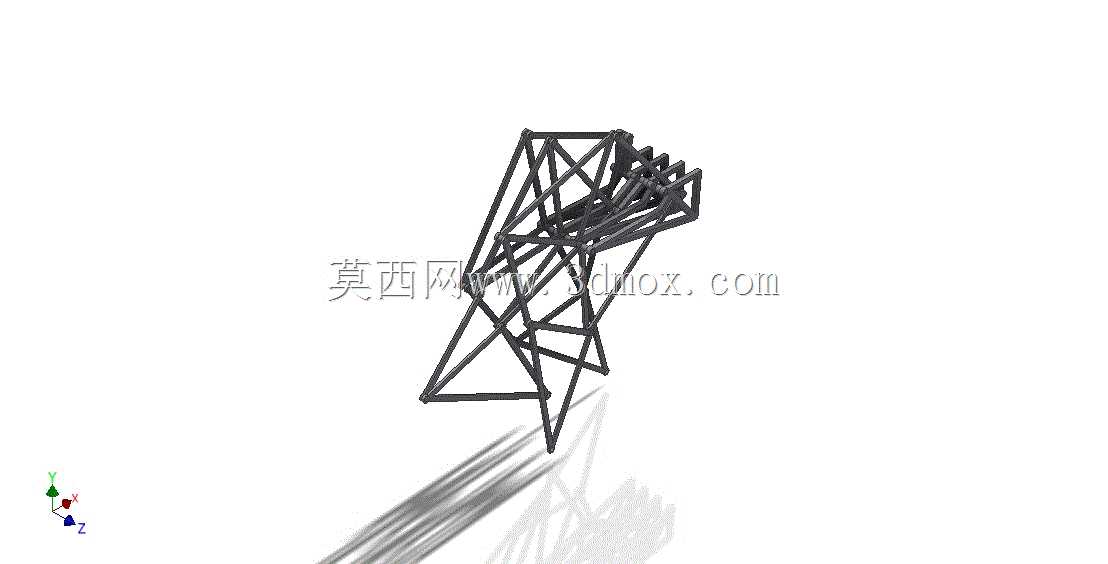

西奥詹森腿仿生行走连杆机构结构

　　这套仿生行走连杆结构的设计核心，是通过多组刚性杆件的铰接配合，复刻生物腿部的行走步态，无需复杂的轮系或者履带结构，仅依靠单轴输入的旋转动力，就能实现末端支撑点近似直线的迈步轨迹，适配多种低速行走类设备的移动需求。在实际工程应用中，这类结构常被用于滩涂探测小型载具、科普教育演示装置、户外复杂地形巡检机器人的行走单元，相比传统轮式结构，它对非硬化路面的适应能力更强，凸起碎石、松软沙土、浅草覆盖的地面都能稳定通过，不会出现轮式结构容易打滑、卡滞的问题，且整体结构没有外露的传动齿轮，杆件之间仅通过铰接销轴连接，户外使用时杂物不容易卷入传动间隙，维护成本远低于多自由度关节式机械腿。

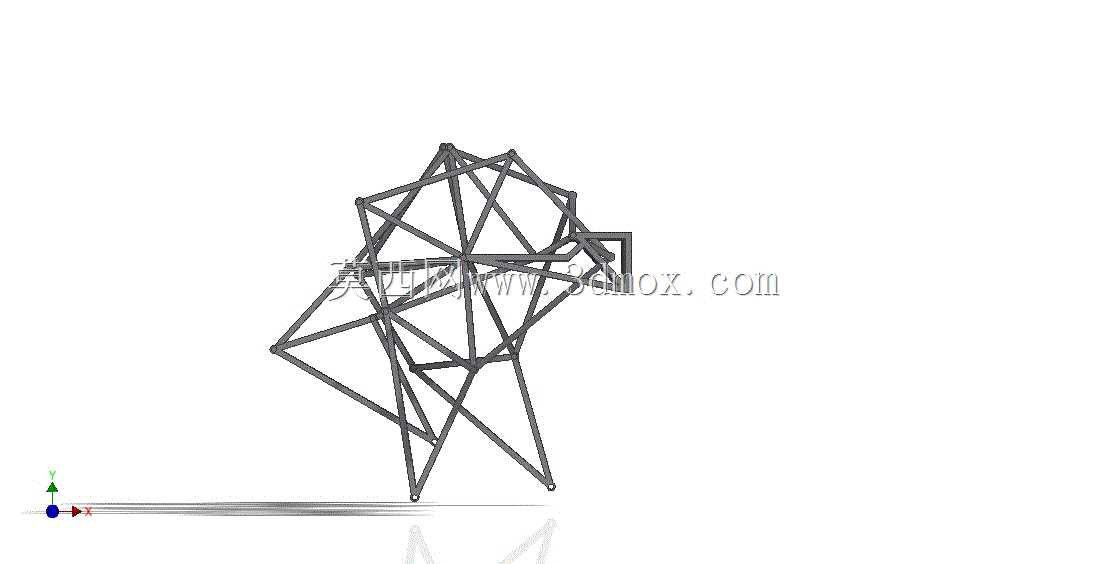

　　从功能特性来看，整套结构的杆件全部采用三角形桁架排布，每一段受力杆件都通过斜向支撑形成稳定的静定结构，不存在多余的自由度，输入轴仅需要提供连续的圆周转动，就能带动整套腿完成抬升、前伸、落地、后蹬的完整步态循环，不需要额外的控制系统去协调多个关节的动作，动力传递路径完全依靠杆件的几何约束实现，运动可靠性极高。结构的支撑腿末端在着地阶段的运动轨迹接近水平直线，移动过程中载具平台的上下波动量极小，不会产生明显的颠簸，对于搭载精密探测传感器的小型巡检设备来说，能有效降低行进过程中的振动干扰，保障传感器数据采集的稳定性。

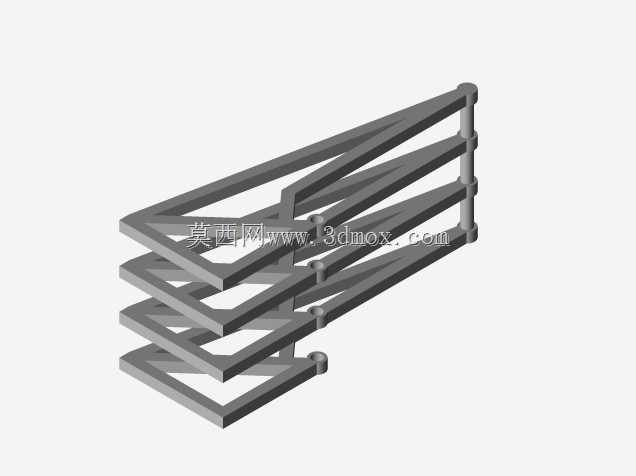

　　设计思路上，整套结构的杆件长度、铰接点位置都经过运动学仿真反复迭代，首先确定了迈步过程中足端的轨迹曲线，确保抬升高度足够越过常见的路面障碍，同时着地阶段的后蹬行程能提供足够的前进推力，再反向推导每一段连杆的长度比例和铰接点的相对位置，所有杆件的受力都经过校核，避免运动过程中出现杆件受压失稳的问题。结构的动力输入点设置在桁架主体的中部位置，可直接连接低速减速电机的输出轴，不需要额外加装传动换向结构，动力输入的旋转方向与行走方向直接对应，正转即可向前行进，反转即可向后退，控制逻辑十分简单。

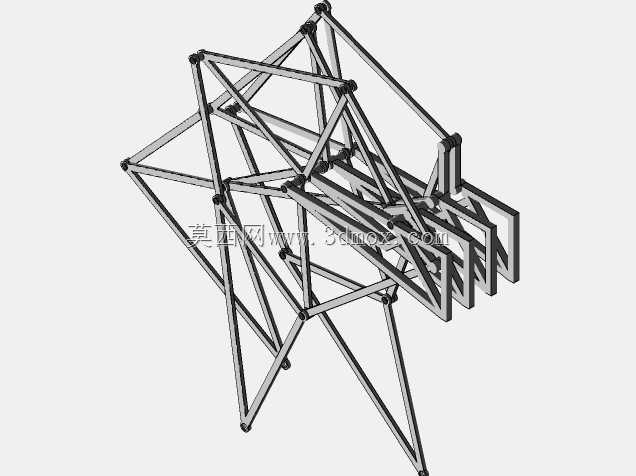

　　从安装边界来看，整套结构的主体桁架采用对称式布局，单侧腿的所有铰接点都布置在同一平面内，横向安装宽度可根据载具的整体尺寸调整杆件的轴向长度，不会影响运动轨迹的准确性。结构的上部预留了与载具平台连接的安装平面，可通过螺栓直接固定在载具底盘下方，单组腿结构的足端支撑力可通过调整杆件的截面尺寸适配，采用工程塑料杆件时可承载十公斤以内的小型设备，采用金属杆件时承载能力可提升至五十公斤以上。结构的运动过程中没有超出桁架外轮廓的运动部件，所有杆件的摆动范围都在自身桁架的投影区域内，多组腿并排安装时不会出现运动干涉，可根据载具的载重需求灵活配置腿的数量，常见的六组、八组腿布局就能实现稳定的行走功能，即使其中一组腿出现故障，其余腿依然能维持基本的移动能力，容错性表现优异。

　　在实际装配过程中，所有铰接位置都采用标准销轴配合自润滑轴套，不需要频繁加注润滑脂，长期运行的磨损量极小，杆件之间的铰接间隙可通过垫片调整，避免运动过程中出现旷量导致的轨迹偏移。整套结构没有复杂的曲面零件，所有杆件都采用等截面型材加工即可，不需要定制复杂的异形零部件，加工制造成本极低，适合小批量制作应用在各类低速行走设备上。
