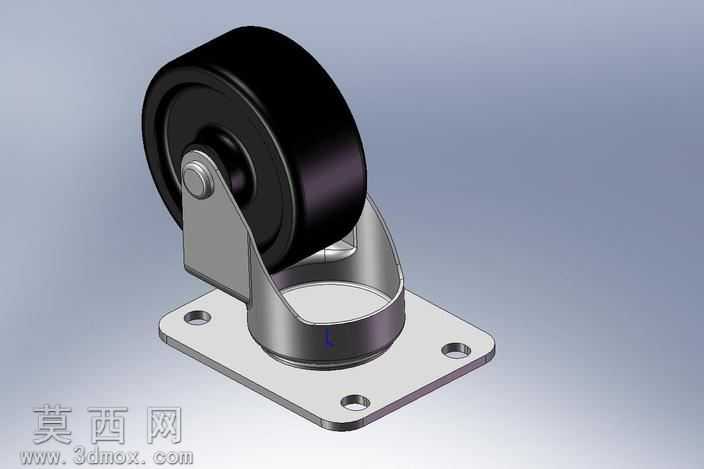

3英寸平板式旋转万向脚轮结构模型

本模型为3英寸规格平板安装式旋转万向脚轮，整体建模过程严格遵循工业脚轮的实际生产尺寸规范，在三维建模环境中完成全零件的参数化搭建，完整还原了该款脚轮的全部结构细节。建模阶段首先从顶部安装底板开始绘制，精准定位底板上的四个安装孔位，确保孔距、孔径、板材厚度完全匹配实际安装标准，底板与旋转支架的衔接部位做了圆弧过渡处理，既还原了真实产品的冲压成型特征，也保证了结构应力分布的合理性。旋转支架部分采用钣金折弯特征建模，还原了金属支架的弯折弧度与铆接结构，支架与滚轮的连接轴部位单独建模，清晰呈现了轴件与支架、滚轮内圈的装配关系，滚轮部分采用分层建模逻辑，外层为高弹性耐磨轮面，内层为硬质支撑轮芯，精准还原了工业脚轮的滚轮材质分层结构，轮面的弧度、厚度均按照3英寸脚轮的实际参数设定。渲染阶段针对不同零件赋予了对应材质，安装支架与底板赋予镀锌金属材质，模拟真实五金件的哑光金属质感，滚轮外层赋予黑色耐磨橡胶材质，还原橡胶轮面的微哑光纹理与弹性质感，连接轴件赋予亮面金属材质，区分不同部件的材质差异，整体渲染光影柔和，清晰展现各部件的装配层次与结构特征。结构设计上，该款脚轮采用顶部旋转支座结构，可实现360度水平方向旋转，满足设备移动时的万向转向需求，平板式安装结构可通过螺栓直接固定在设备底部，安装便捷固定牢靠，滚轮与支架的间隙设计合理，既保证滚轮转动顺畅无卡滞，也避免了间隙过大导致的晃动问题，支架的承托结构做了加强处理，可匹配对应承重等级的使用需求，整体结构紧凑，转动灵活，完全符合工业万向脚轮的设计标准，可直接用于设备移动机构的配套设计参考，也可作为五金配件类模型用于相关场景的装配搭建。
