五缸星型航空活塞动力装置结构

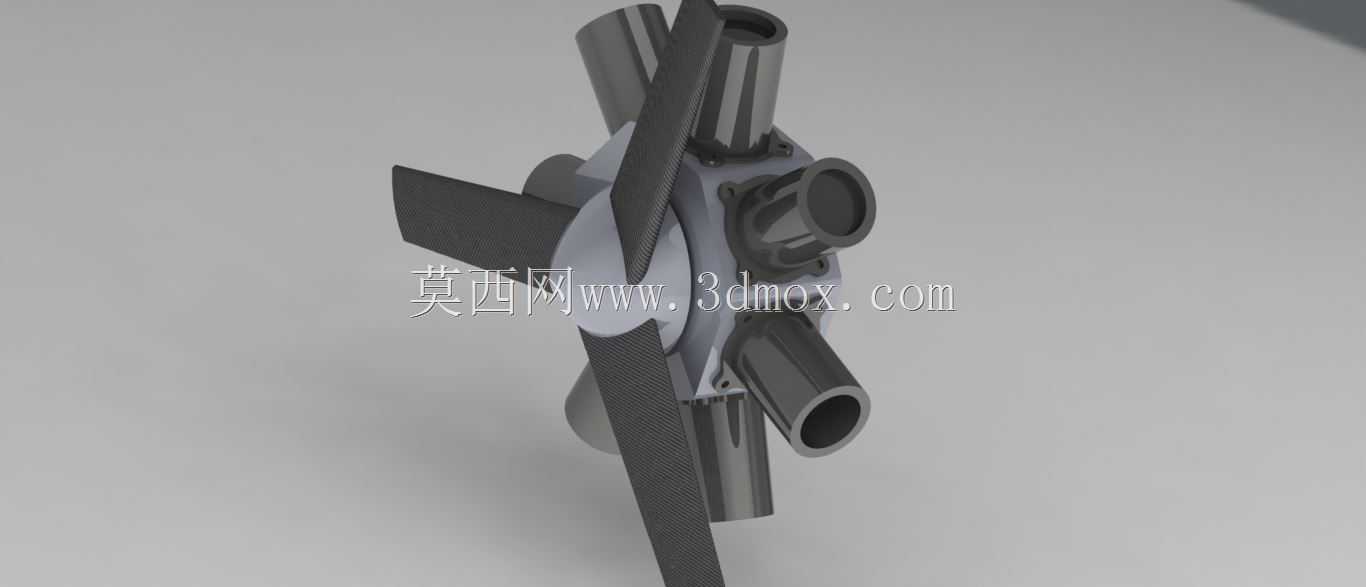

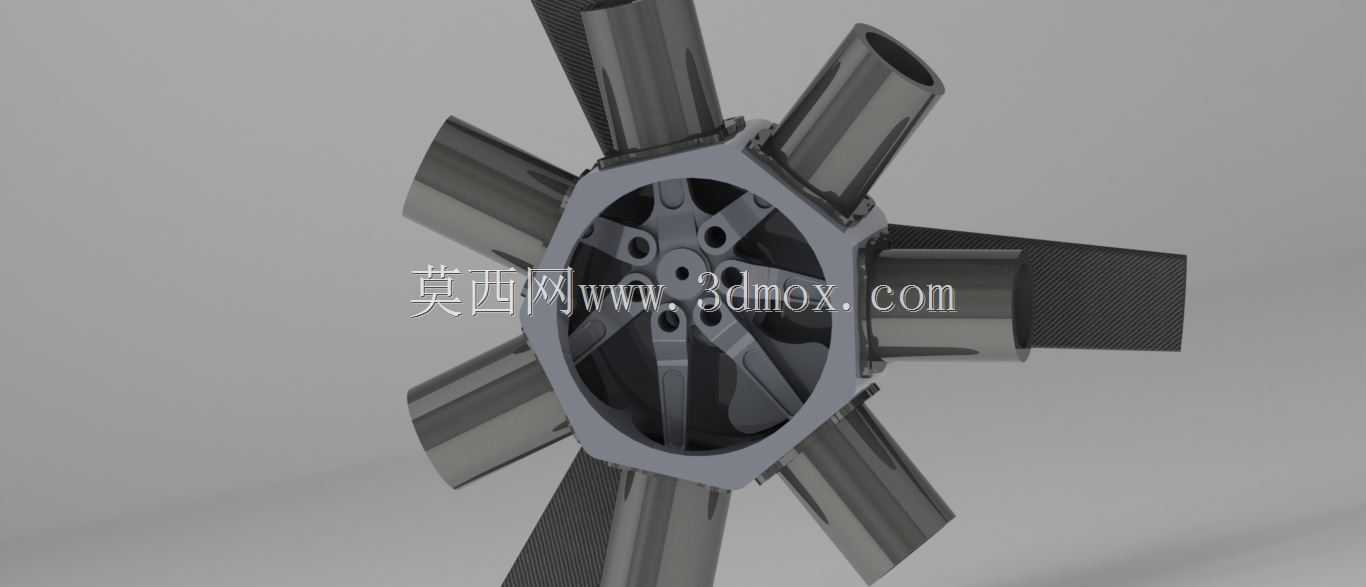

　　本次呈现的径向排布活塞动力结构，最早广泛应用于轻型通航飞机、早期螺旋桨战斗机的动力段，部分小型无人靶机、航空运动类飞行器也会采用同构型动力单元，相比直列、V型活塞动力，其迎风面的散热效率优势明显，不需要布置复杂的液冷管路即可依靠飞行迎面气流完成缸体降温，大幅降低动力系统的维护复杂度与自重占比。从结构功能来看，该构型采用五缸径向均布设计，曲轴中心作为动力输出核心，每个缸体的连杆铰接在同一曲轴曲柄销上，做功行程沿圆周方向依次错开，动力输出的平顺性优于同缸数直列机型，曲轴每旋转两周即可完成所有缸体的一个完整做功循环，怠速运转时的扭矩波动更小，搭配前置的定距螺旋桨可直接将曲轴输出扭矩转化为飞行器推进拉力，

　　不需要额外设置减速齿轮组即可适配螺旋桨的最佳工作转速区间。设计过程中首先要确定的是曲轴中心到各缸活塞销的回转半径，也就是曲柄半径，这个参数直接决定活塞行程，结合选定的缸径数值即可算出单缸排量，五缸排量总和即为动力单元的总排量，对应额定输出功率区间；缸体沿圆周方向的夹角需要严格等分，五缸构型的相邻缸体夹角为72度，这个角度偏差需要控制在0.1度以内，否则会导致各缸连杆运动干涉，同时影响做功间隔的均匀性，引发运转振动超标。安装边界层面，动力单元的后部安装边需要匹配飞行器防火墙的安装孔位，通常采用六点均布的螺栓固定，安装边的平面度公差需要控制在0.05mm以内，避免安装后曲轴箱受附加应力导致油封渗漏、曲轴运转卡滞；

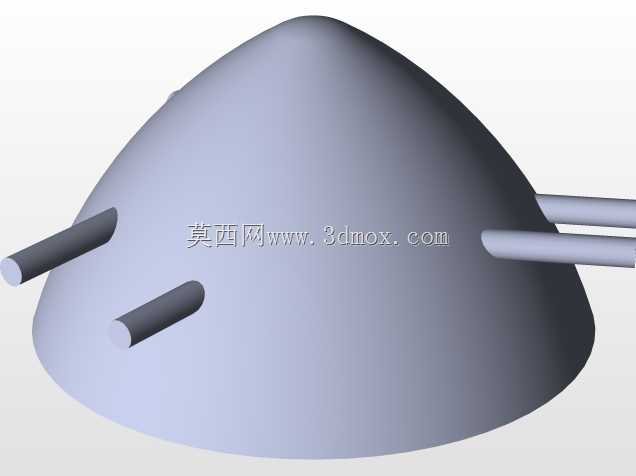

　　前部螺旋桨安装法兰需要匹配标准的螺旋桨桨毂定位止口，止口与曲轴轴线的同轴度公差不低于0.02mm，防止螺旋桨高速旋转时产生过大的离心振动，传递到机身后影响飞行操控稳定性。缸体外部的散热鳍片采用等间距排布，鳍片厚度1.5mm，间距4mm，既保证足够的散热面积，又不会因为鳍片过密导致飞行中的气流阻力大幅上升；每个缸体的进气口朝向曲轴箱外侧，方便布置独立的进气歧管，排气口则统一朝向斜下方，避免高温排气直接冲刷机身蒙皮或相邻的机载设备。油路设计上，采用曲轴中心压力供油的方式，润滑油从曲轴后端的油道进入，通过曲轴内部的油孔输送到曲柄销、连杆大头轴承等摩擦副，再依靠曲轴旋转的离心力将润滑油甩到缸壁、活塞销等位置完成润滑，

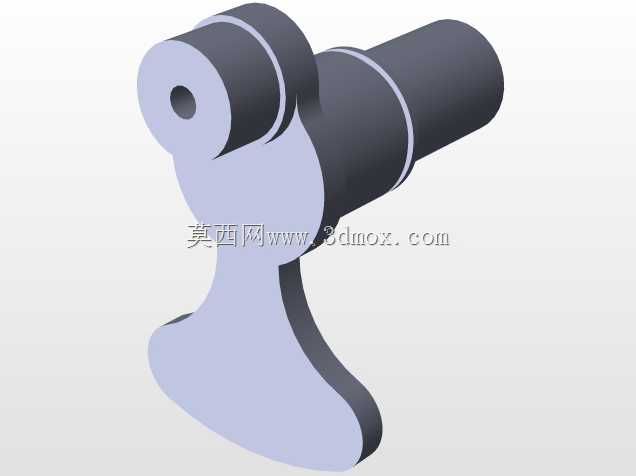

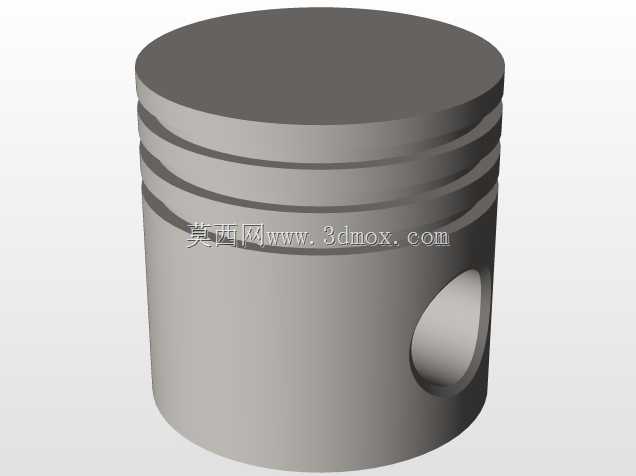

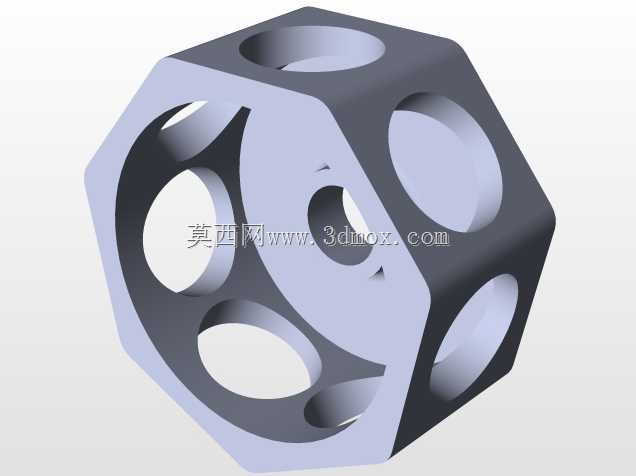

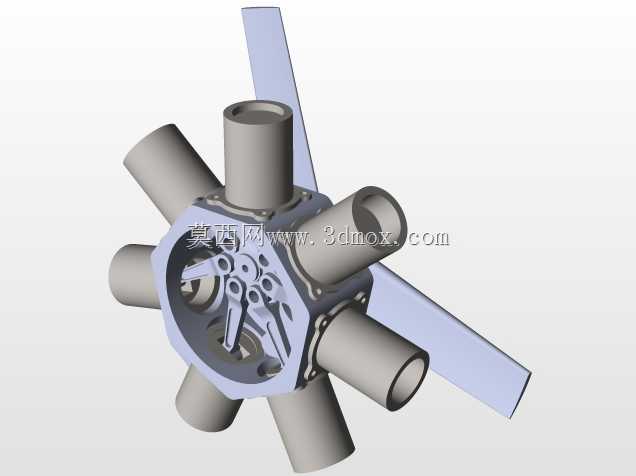

　　回油则依靠重力汇集到曲轴箱下部的油底壳，不需要复杂的回油泵结构，进一步简化了动力系统的组成。实际使用场景中，这类星型活塞动力的低空低速扭矩特性优异，在海拔1000米以下的空域，动力衰减幅度远小于同排量的直列液冷发动机，非常适合飞行速度在200km/h到300km/h区间的轻型飞行器使用，维护时只需要定期检查缸头温度、火花塞状态以及润滑油液位，不需要处理液冷系统的冷却液更换、管路密封检查等繁琐工序，对于民间航空运动爱好者、小型无人机研发团队来说，这类构型的动力单元具备很高的实用价值。建模过程中需要重点关注连杆的运动仿真验证，因为五根连杆共用一个曲柄销，不同缸体的活塞运动相位存在固定角度差，需要确认活塞到达上止点、下止点时，连杆与缸套内壁不存在运动干涉，同时要验证曲轴平衡块的配重是否合理，将旋转惯性力与往复惯性力的不平衡量控制在允许范围内，避免高速运转时产生过大的整机振动；缸盖的散热鳍片建模时要注意圆角过渡，避免应力集中导致缸盖在热循环工况下出现裂纹，曲轴箱的分箱面要设置密封槽，适配橡胶密封垫的安装尺寸，保证曲轴箱的密封性，防止润滑油渗漏或者外界杂质进入曲轴箱内部加剧摩擦副磨损。
