天圆地方多边拼接无折弯钣金结构件

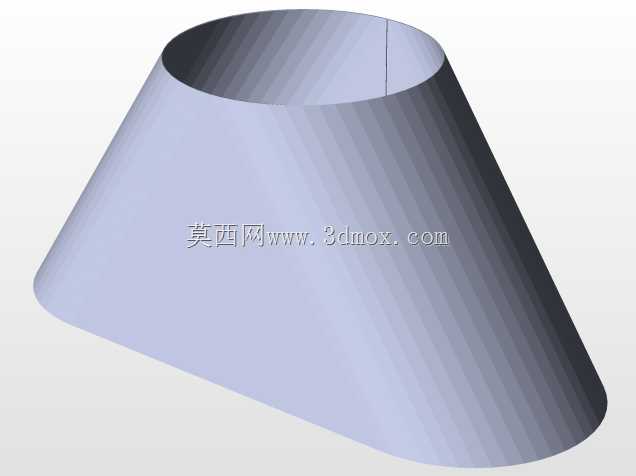

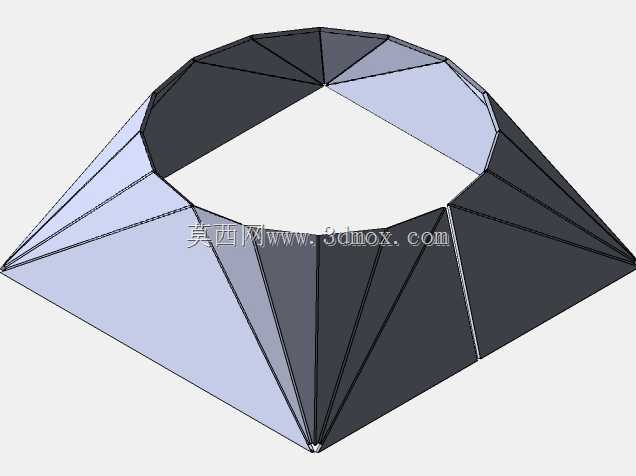

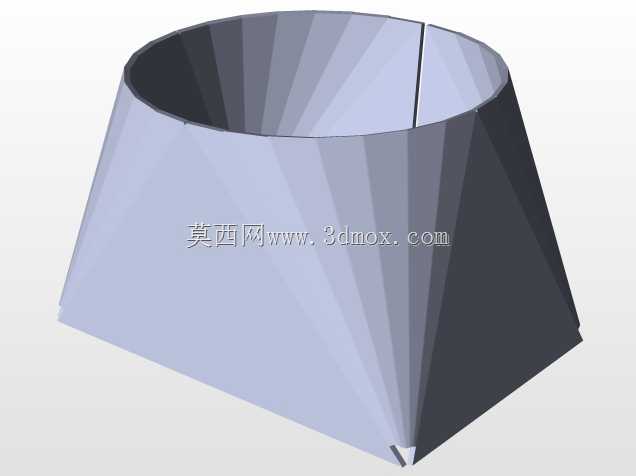

　　这类多边拼接的无折弯钣金构件，常应用在通风除尘系统、粉体物料输送管路的变径衔接段，也会在大型设备的排风接口、粮仓出料过渡段见到它的身影。不同于常规折弯成型的天圆地方结构，这款构件完全采用多块梯形、三角形平板钣金拼接成型，全程不需要对板材做折弯加工，对于没有大型折弯设备的小型加工车间来说，能大幅降低加工门槛，只需要通过激光切割或者等离子切割下料出对应形状的平板，再通过焊接或者铆接的方式拼接成整体即可，加工灵活性更强。

　　从实际使用场景来看，这种无折弯结构的钣金件，在输送硬质颗粒物料的管路中耐用性表现更好，因为折弯成型的构件在折边位置会存在应力集中点，长期受到物料冲刷时容易在折痕位置出现磨穿破损，而平板拼接的结构所有板面都是平整的，没有弯折带来的应力集中区域，板材厚度可以根据输送物料的磨琢性灵活选择，拼接焊缝可以做打磨平滑处理，减少物料在管路内部的挂壁残留，对于食品加工、粮食输送这类需要定期清理管路内部的场景，平滑的内壁也能降低清洁难度，减少物料残留带来的霉变、交叉污染风险。

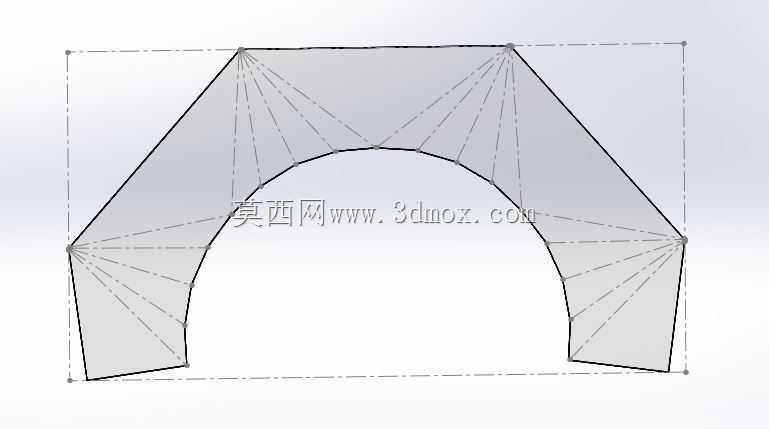

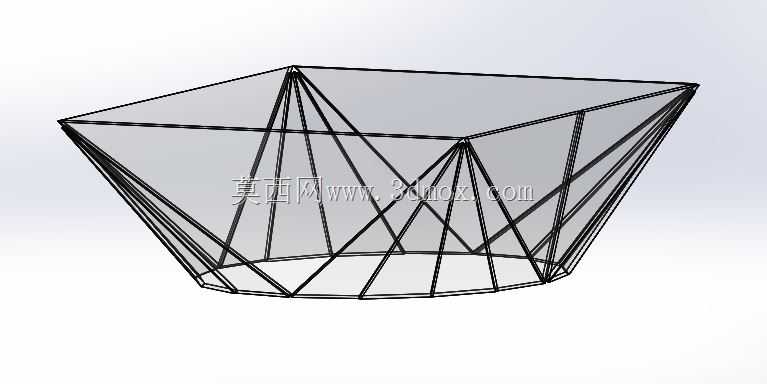

　　设计这类构件的时候，首先要确定两端的连接边界尺寸，上端的圆形接口需要匹配对接的圆形风管或者设备圆形出料口的外径，下端的方形或者多边形接口需要匹配下方方形料斗、方形风管的连接尺寸，两端接口的中心同轴度是设计时需要重点控制的参数，一旦同轴度偏差过大，会导致管路内部气流偏流，输送物料时容易出现局部积料，通风场景下则会增大风阻，提高风机的运行能耗。每一块拼接板的下料尺寸都需要通过三角形展开法精准计算，因为没有折弯余量的干扰，每一块板的轮廓尺寸直接对应拼接后的空间轮廓，下料时的尺寸公差需要控制在±0.5mm以内，否则拼接时会出现板件之间缝隙过大，增加焊接工作量，甚至出现整体形状扭曲的问题。

　　安装边界方面，这类构件两端通常会焊接连接法兰，圆形端的法兰螺栓孔需要和对接风管的法兰孔位完全匹配，多边形端的法兰孔位需要对应下方方形接口的安装孔位，安装时需要保证构件整体垂直，倾斜安装会导致物料在低位的板面堆积，长期运行会造成管路堵塞。构件的整体高度需要根据现场的安装空间确定，高度过小会导致变径段的气流速度变化过于剧烈，增大局部阻力，高度过大则会浪费材料，同时占用过多的安装空间，通常变径角度控制在30度到45度之间是兼顾阻力和安装空间的合理区间。

　　在结构强度设计上，因为是平板拼接结构，当构件尺寸较大、使用场景存在负压或者正压较高的情况时，需要在每一块平板的外侧焊接加强筋，防止板材在风压作用下出现鼓胀或者凹陷变形，加强筋的间距可以根据板材厚度和工作压力计算确定，通常1.5mm厚的冷轧钢板制作的这类构件，加强筋间距控制在300mm以内即可满足常规通风系统的强度要求。如果是用在有防腐要求的场景，板材可以选择镀锌板或者不锈钢板，拼接时采用氩弧焊焊接不锈钢板，焊后做钝化处理，镀锌板则可以采用铆接或者二氧化碳气体保护焊，焊后对焊缝位置做补锌处理，提升防腐性能。

　　不同于一体折弯成型的钣金件，这种多板拼接的结构在维修时也更方便，当某一块板因为物料冲刷出现破损时，只需要切割掉破损的那块板，重新下料一块相同尺寸的板替换焊接即可，不需要整体更换整个构件，能降低后期的维护成本。在一些临时搭建的施工通风管路、小型加工厂的除尘系统改造项目中，这种结构的构件因为加工速度快、不需要专用折弯设备，应用占比正在逐步提升，设计时只需要准确获取两端接口的尺寸和安装空间高度，就能快速拆分出每一块板的下料图，现场加工也能快速完成制作安装，适配性很强。
