V型八缸内燃机曲柄连杆机构结构展示

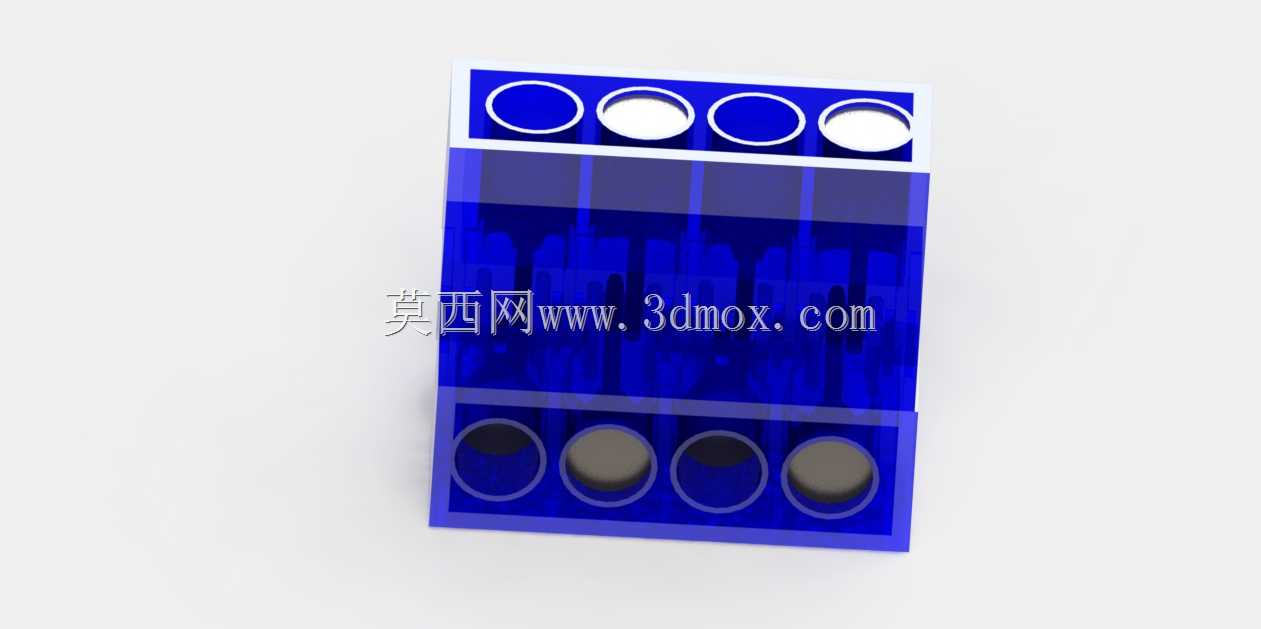

　　在大排量乘用车辆、高性能工程机械以及重型特种装备的动力系统选型中，V型八缸动力单元始终占据着不可替代的位置，其核心的曲柄连杆机构作为动力转换的核心载体，直接决定了整机的动力输出平顺性、运转可靠性与NVH表现。这套结构采用90度夹角的V型缸体布局，相比直列六缸或直列八缸结构，能将整机轴向长度缩短近40%，曲轴的支撑跨距更小，高转速下的曲轴挠曲变形量可降低30%以上，更适配前置后驱、四驱车型的机舱布局，也能满足部分固定式动力机组对紧凑安装空间的要求。

　　从实际功能实现来看，这套结构承担着将燃烧室内燃气爆发压力转换为曲轴旋转扭矩的核心作用，每个连杆对应一个活塞组件，活塞在缸套内做往复直线运动，通过连杆将作用力传递到曲轴的曲柄销位置，将直线运动转换为曲轴的旋转输出。设计过程中，左右两列气缸的曲柄销采用错拐布置，相邻做功气缸的点火间隔角均匀控制在90度曲轴转角，相比直列四缸180度的点火间隔，动力输出的脉动幅度大幅降低，曲轴端的输出扭矩波动可控制在5%以内，不需要额外加装大质量的双质量飞轮就能实现平顺的动力输出，这也是大排量豪华车型、高性能跑车普遍采用该结构的核心原因。

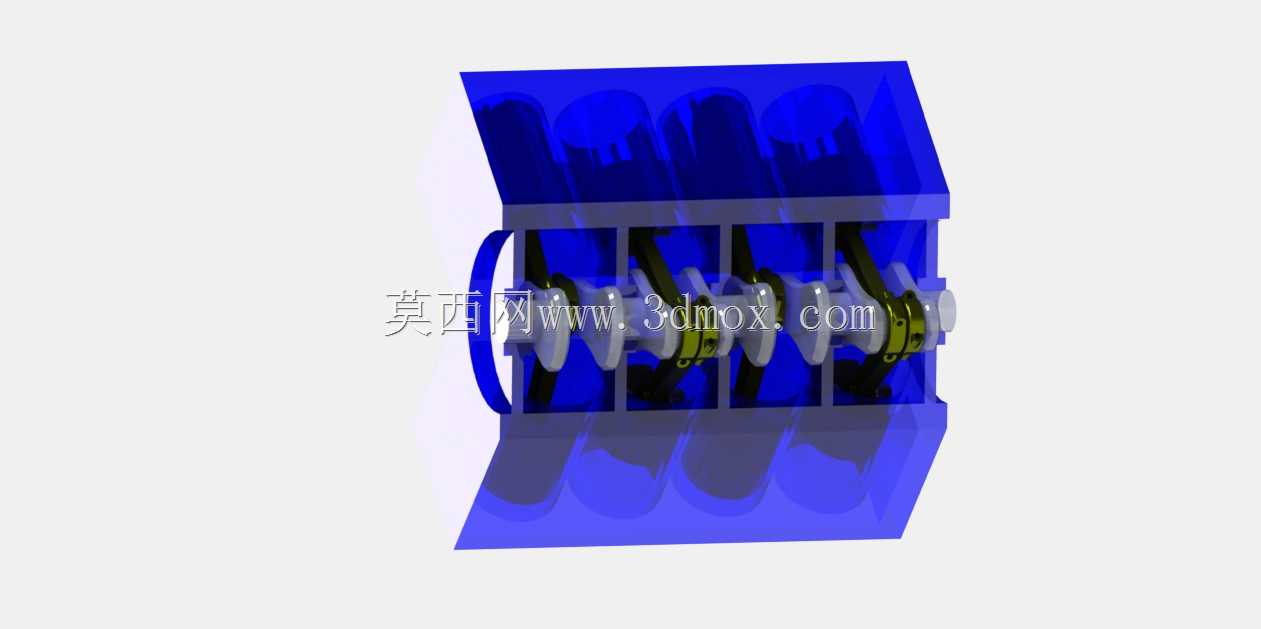

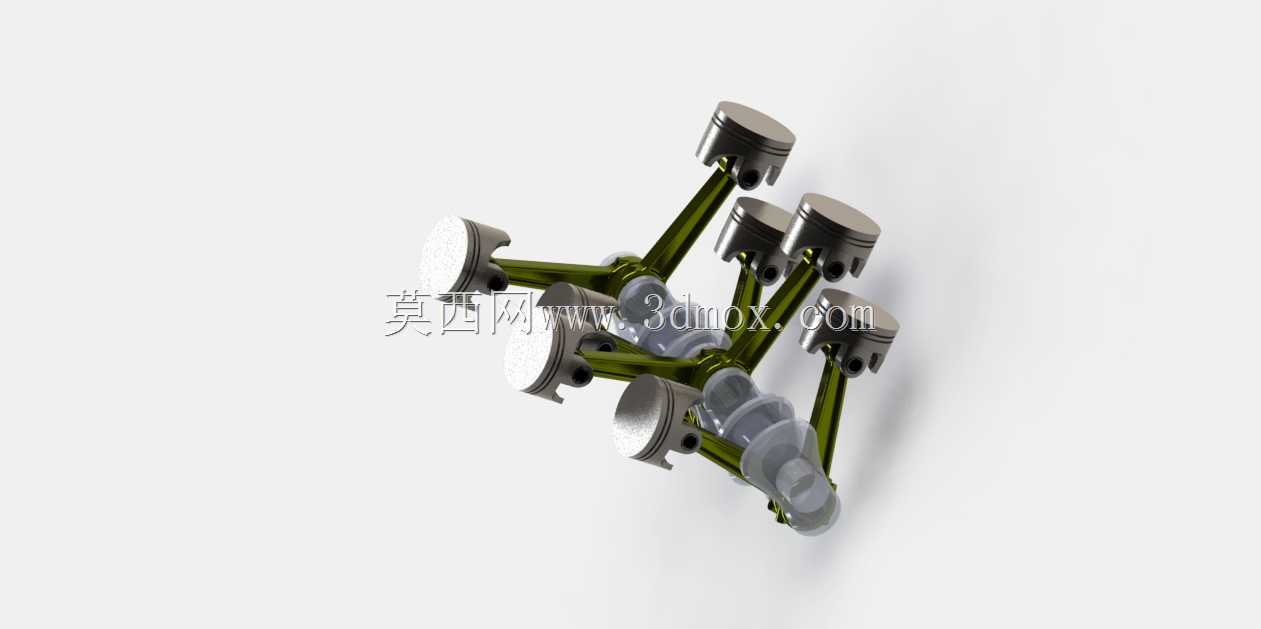

　　在结构设计细节上，活塞采用了轻量化的铝合金材质设计，裙部预留了适配热膨胀的型线余量，避免高负荷工况下活塞热胀卡滞在缸套内，活塞环组包含气环与油环，分别承担燃烧室密封与缸壁润滑油刮除的作用，减少窜气与机油消耗。连杆采用了锻钢材质的工字型截面设计，在保证足够抗拉、抗疲劳强度的前提下，尽可能降低往复运动部件的质量，减少高转速下的往复惯性力，连杆大头采用剖分式结构，通过连杆螺栓与曲柄销连接，轴瓦位置预留了合适的配合间隙，保证压力润滑油膜的稳定形成，避免干摩擦造成的部件烧蚀。曲轴采用全支撑结构设计，每个曲柄臂之间都设置主轴颈支撑，提升曲轴整体刚性，平衡块与曲柄臂集成设计，用来抵消活塞连杆组件往复运动产生的一阶、二阶惯性力，让整机运转时的振动幅度控制在合理范围内。

　　从安装边界来看，这套V8动力核心的结构布局充分考虑了整车机舱的装配需求，左右两列缸盖的进排气接口分别朝向V型夹角的外侧与内侧，可根据不同车型的布局需求选择进排气歧管的布置方向，油底壳位于曲轴箱下方，预留了足够的机油存储容量，同时适配不同车型的离地间隙要求，前端轮系位置预留了水泵、发电机、空调压缩机等附件的安装接口，不需要额外改动缸体结构就能完成全套附件的装配。在实际工程应用中，这类结构不仅用于民用车辆的动力系统，在部分小型船舶动力、固定式发电机组以及特种工程装备的动力单元中也有广泛应用，其稳定的大扭矩输出特性，能满足重载工况下持续运转的需求，相比小排量增压机型，自然吸气状态下的V8结构动力输出线性度更好，不存在涡轮迟滞问题，在需要精准控制动力输出的场景下具备明显优势。

　　建模过程中，所有运动部件的配合间隙都按照实际工程公差进行了还原，活塞与缸套的配合间隙、连杆大头与曲柄销的配合间隙、曲轴轴向窜动间隙都符合量产机型的设计规范，可直接用于结构原理演示、装配工艺培训以及相关的动力学仿真分析，帮助结构设计人员快速理解V型多缸内燃机的核心运动逻辑，在进行同类型动力单元的改型设计时，可直接参考这套结构的布局参数，调整缸径、行程、夹角等参数就能快速衍生出不同排量、不同动力输出特性的机型，大幅缩短前期方案设计的周期。需要注意的是，这类V型结构的缸体铸造工艺复杂度高于直列机型，两列缸筒的位置度公差要求更严格，在加工过程中需要采用专用的镗缸设备保证缸筒轴线的位置精度，否则会造成活塞偏磨、密封失效等问题，直接影响整机的使用寿命。
