古罗马短剑与木质剑鞘结构设计

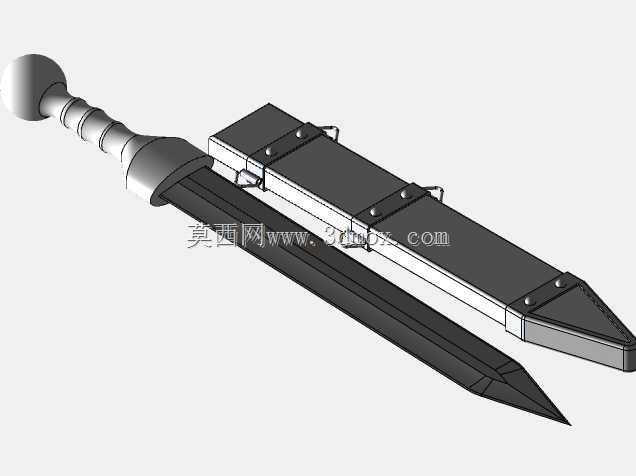

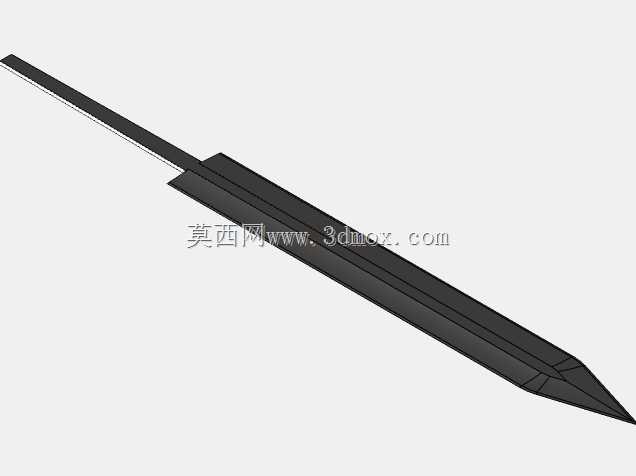

　　该三维结构围绕一柄近身格斗短剑及其配套剑鞘展开，建模时将刃体、柄部、护手、鞘体、金属包边和固定铆钉拆分为可独立检查的零件，便于后续在装配环境中核对配合关系。刃部采用双刃收尖构型，中段起脊，两侧刃面沿长度方向逐渐向尖端收拢，整体重心靠近护手位置，适合短距离劈刺与快速拔出。刃身截面不是简单平板，而是通过脊线和斜面形成厚度过渡，靠近脊线处保留较高截面，以承担刺入时的弯曲载荷；靠近刃口处厚度递减，既控制重量，也让外形更接近实战兵器的锋利轮廓。尖端区域收窄明显，建模时需要注意两侧曲面的对称约束，避免尖点偏移导致视觉和结构重心失衡。

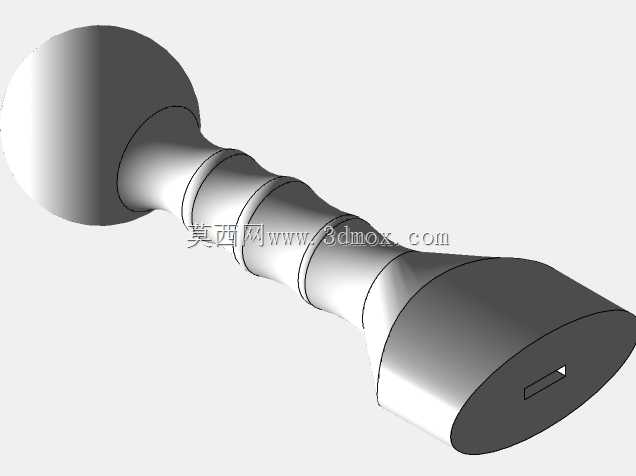

　　柄部设计区别于常见金属剑柄，采用浅色实体材料表现骨质或木质握柄。柄首为圆球状膨大结构，可在握持时限制手掌后滑；柄身设置多段环形凸起，形成手指贴合的防滑区域。柄颈与护手之间通过过渡锥面连接，护手为短小的碟形或挡片状结构，主要作用是分隔刃部与握持区，防止刺击时手部滑向刃口。该部分在装配中需要与刃根保持同轴关系，柄首、握柄、护手和刃根的中心轴线应一致，否则旋转查看时会出现明显错位。

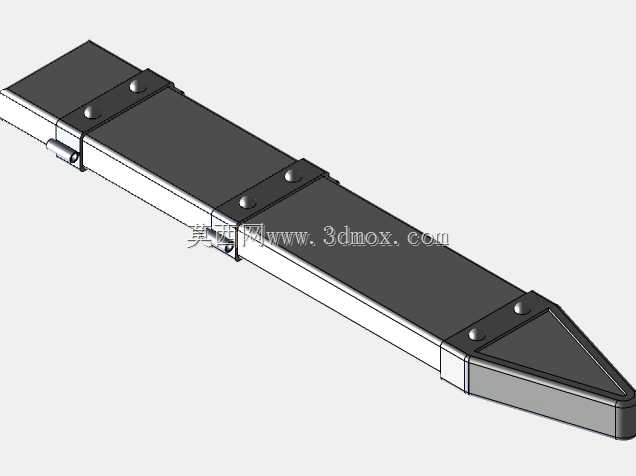

　　剑鞘是本作品中结构细节较丰富的部分。鞘芯外形贴合刃部轮廓，上端开口较宽，用于容纳护手附近的刃根，下端随剑刃逐渐收窄，并在末端形成尖形金属包头。鞘体外表面采用木质纹理表现，侧面布置多组银白色金属加固件。加固件沿鞘身长度方向分段设置，每组包含横向包片、侧边压条和圆形铆钉，铆钉穿过金属片与鞘体，在视觉上形成明确的固定节点。上端靠近鞘口位置有较宽的金属箍，用于承受频繁插拔带来的磨损；下端包头则包覆鞘尖，减少碰撞时木鞘开裂的风险。

　　从实际用途看，这类短剑可作为影视道具设计、游戏兵器资产、博物馆展陈复刻、文创产品造型以及冷兵器结构学习案例使用。若用于实体复刻，刃部可根据展示或演练需求选择不锈钢、铝合金、树脂或木质材料；剑鞘则适合采用木材、皮革包覆、金属冲压件组合制作。三维建模阶段应重点控制鞘内腔与刃部外轮廓之间的间隙，间隙过小会造成插拔干涉，间隙过大则会使剑在鞘内晃动。通常可在刃面与鞘内壁之间保留均匀侧向余量，并在鞘口区域设置导入倒角，使剑刃进入时具有导向作用。

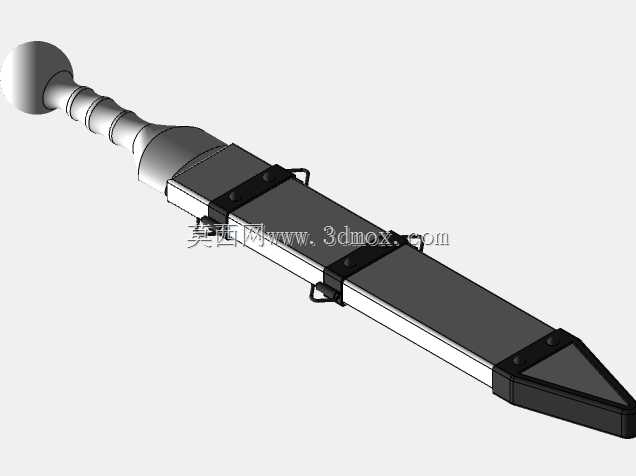

　　外形边界方面，整剑长度明显短于长剑，属于单手近身武器尺度，剑鞘与剑体装配后总长接近，但鞘体只覆盖刃部及部分护手区域，柄部外露。宽度方向上，护手和柄首为最大轮廓，剑鞘宽度随刃身变化，下端金属包头最窄。高度方向在平放状态下主要由柄首圆球、护手厚度和鞘体叠放高度决定，若用于展台布置，需要预留柄首侧和鞘尖端的取放空间。剑鞘与剑体并排展示时，应避免鞘尖与展台边缘过近，因为尖端包角属于视觉焦点，也是容易发生磕碰的位置。

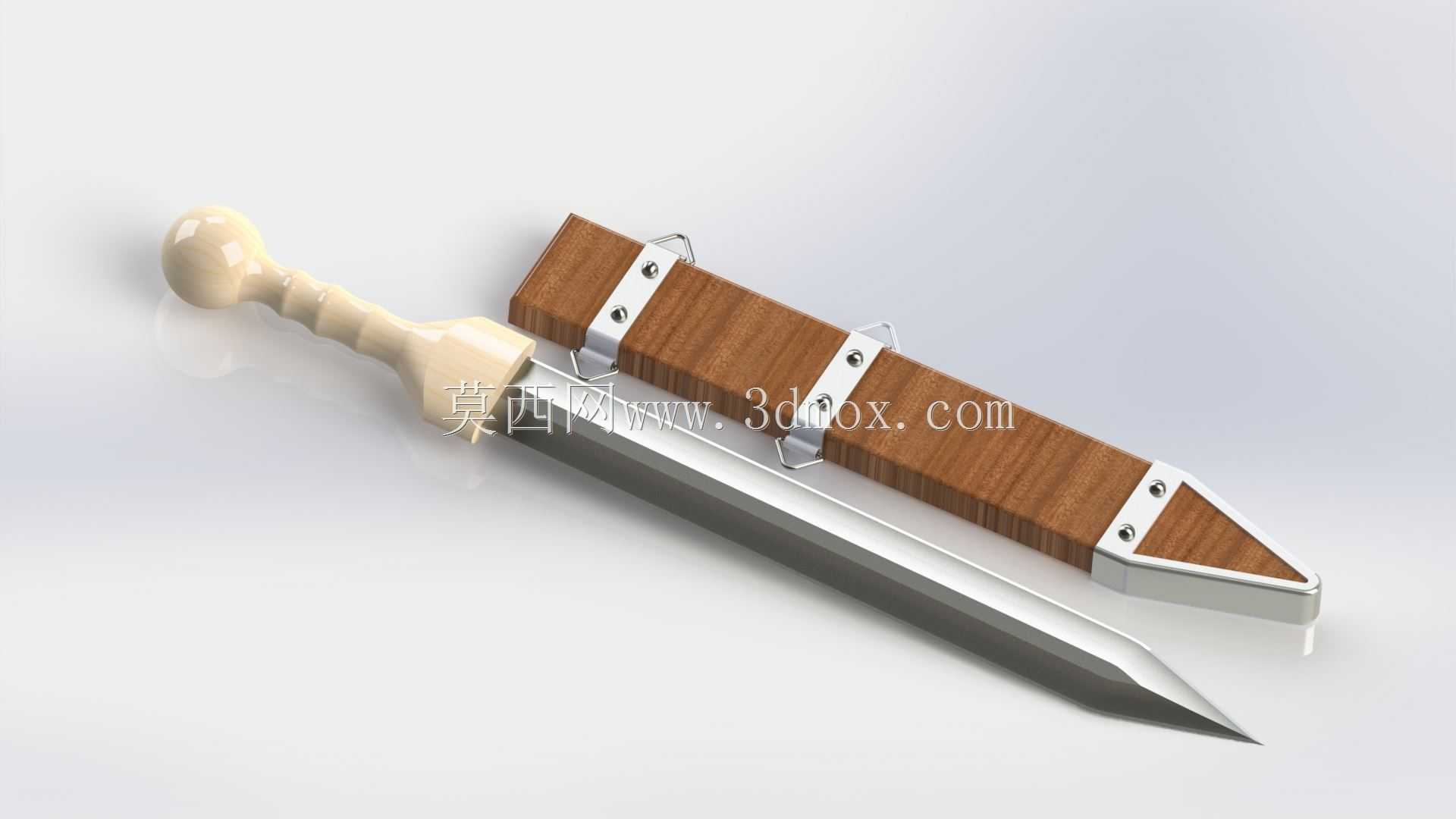

　　设计思路上，作品没有采用复杂装饰，而是通过材料对比表达功能逻辑：浅色柄部强调握持与防滑，深色金属刃体强调强度和攻击部位，棕色木鞘体现轻便与随身携行，银白金属件则承担加固、耐磨和连接作用。各零件之间的关系清晰，刃体负责主体受力，护手负责边界阻挡，握柄负责传力和防滑，剑鞘负责防护与携行，金属箍和铆钉负责把鞘体各层结构约束为整体。对于三维从业者而言，该案例适合练习对称曲面建模、多材料装配表达、铆钉阵列、木质纹理贴图、金属高光设置以及刃部倒角处理；若进一步面向加工或3D打印，还需将薄刃、铆钉头和鞘尖包边进行壁厚检查，避免尖锐薄壁在成型时断裂。
