便携式手动钻孔定位工装结构设计

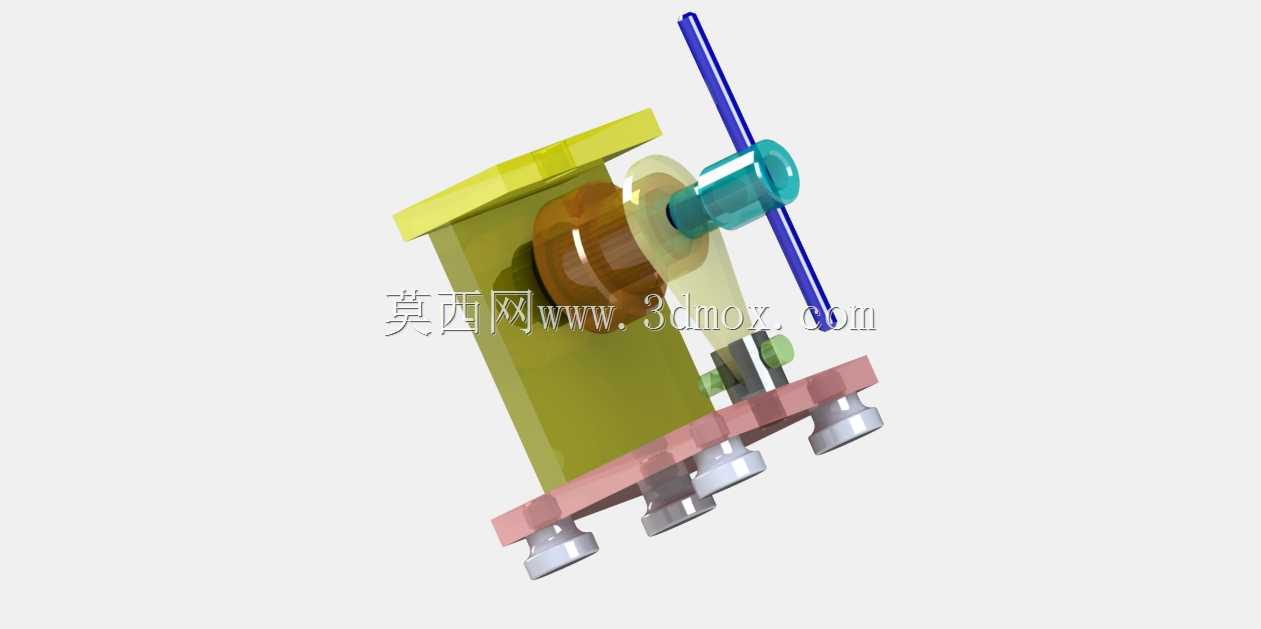

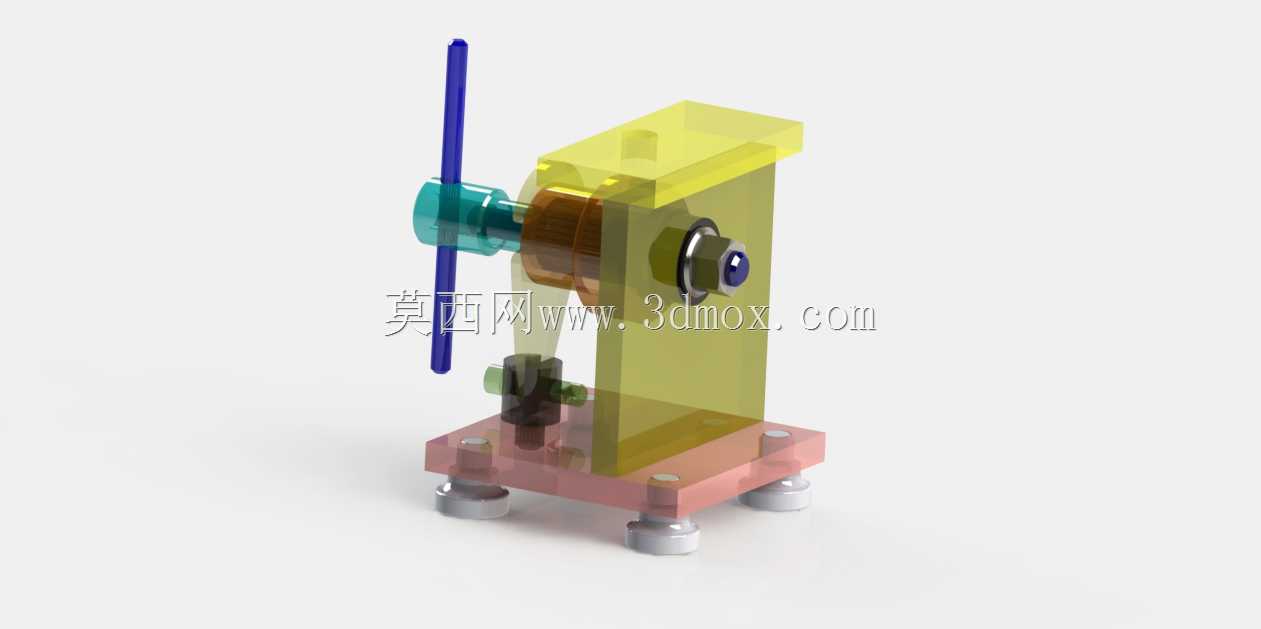

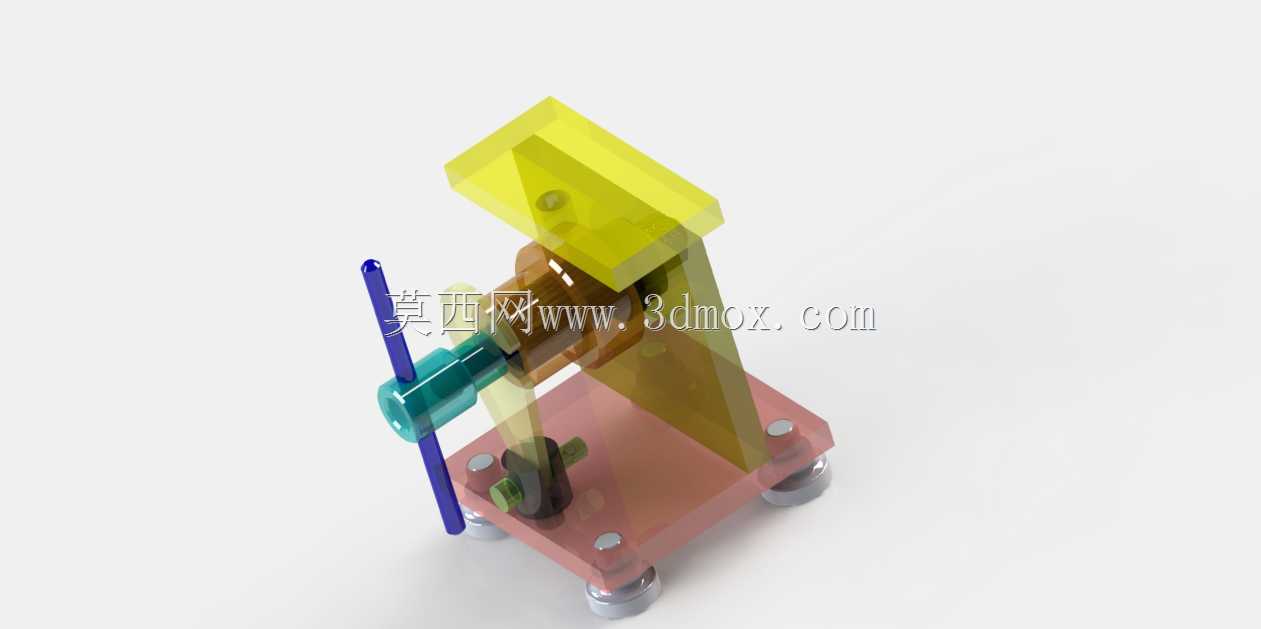

　　在现场机加工维修、小型零部件单件钻孔作业场景里，经常会遇到工件无法移动到台钻工位、手持电钻钻孔定位偏差大、孔位垂直度难以保证的问题，这款手动钻导工装就是针对这类零散钻孔作业需求设计的定位辅具，能在不依赖大型固定钻孔设备的前提下，为手持钻孔工具提供稳定的导向与定位支撑，大幅降低现场钻孔的位置误差与孔形歪斜问题。从结构功能来看，这套工装核心分为三个功能模块：底部的安装固定单元、中部的导向支撑主体、上部的操作进给单元。底部固定单元采用带可调压脚的平板基座，三个支撑脚带有高度调节结构，能够适应不平整的工件安装表面，不管是在平面型材、带轻微弧度的管件外壁还是焊接构件的不规则表面，都能通过调整三个支撑脚的伸出长度，

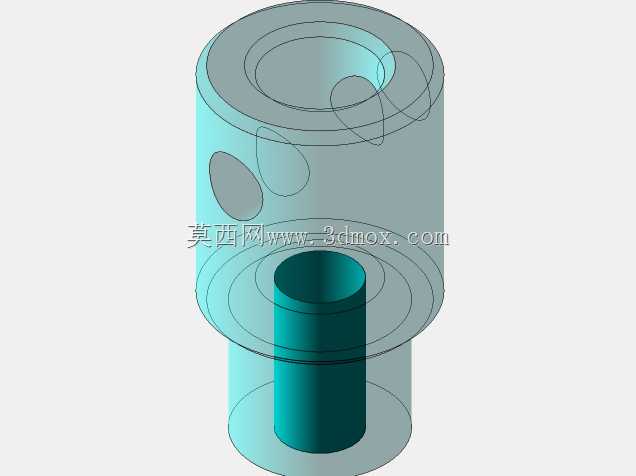

　　让中部导向主体保持垂直于待钻孔面的状态，基座平板上预留的锁紧槽可以配合卡箍、磁吸座或者压板，将整个工装快速固定在待加工工件上，不需要提前在工件上加工工艺固定孔，适配现场快速装夹的作业需求。中部导向主体是整个工装的核心受力与定位结构，采用立式箱体结构，内部设置有滑动导向腔，用来容纳钻套的进给滑座，导向腔内壁做了耐磨处理，能够承受钻孔过程中钻具转动带来的径向振动力，避免长期使用后导向间隙变大影响钻孔精度；导向腔前端安装有可快换的钻套，针对不同直径的钻头，可以快速更换对应内径的钻套，钻套与钻头的配合间隙控制在0.02mm以内，既能保证钻头进给顺畅，又能限制钻头的径向摆动，保证钻孔的直线度与位置精度。

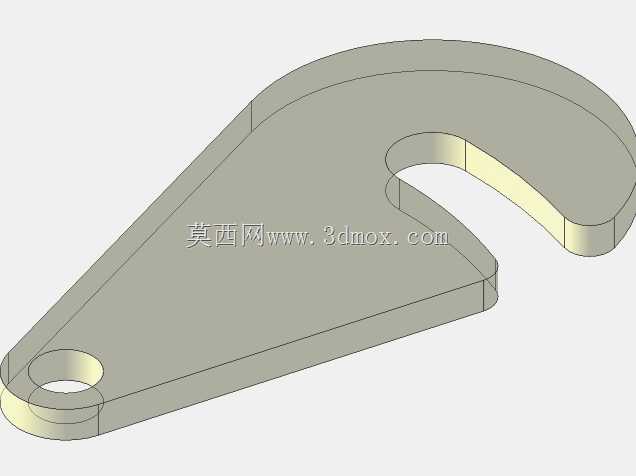

　　上部操作进给单元集成了操作手柄与进给限位结构，蓝色的操作手柄采用偏心轮锁紧进给原理，扳动手柄时可以带动内部滑座沿导向腔匀速进给，进给行程设置有限位挡块，能够根据需要钻孔的深度提前调整限位位置，避免钻穿工件或者钻孔深度超差，手柄的操作力经过杠杆比优化，单手即可完成进给操作，作业时一只手扶住工装确认位置，另一只手扳动手柄配合电钻完成钻孔，不需要额外施加过大的下压力，降低现场作业的劳动强度。设计过程中重点考虑了现场作业的便携性与通用性，整个工装的整体轮廓尺寸控制在150mm×100mm×200mm以内，不含配套电钻的整体重量控制在1.2kg左右，操作人员可以单手携带，随取随用，不需要复杂的安装调试过程；安装边界方面，

　　底部三个支撑脚的展开范围最大直径为120mm，只要工件表面有直径120mm以上的平整安装区域即可完成固定，针对狭窄空间内的钻孔作业，还可以将支撑脚更换为磁吸式固定座，进一步缩小安装所需的空间，适配设备内部、框架结构内部等狭小位置的钻孔作业。在实际使用场景中，这款钻导工装既可以用于设备维修现场的配钻孔作业，比如钢结构框架现场安装时的螺栓孔补钻、设备机架改造时的定位孔加工，也可以用于小型加工门店的单件小批量钻孔作业，替代笨重的台钻完成小型零件的高精度钻孔，相比传统的手持划线钻孔方式，孔位位置精度可以控制在0.1mm以内，钻孔垂直度误差不超过0.05mm/100mm，能够满足绝大多数普通机加工、装配作业的钻孔精度要求。结构设计上还做了免维护的考量，所有滑动配合面都设置有防尘密封结构，能够阻挡钻孔产生的铁屑进入导向腔内部，日常使用只需要定期在导向面涂抹少量润滑脂即可，不需要复杂的拆解维护；各个易损部件比如钻套、支撑脚垫都采用标准快换结构，出现磨损后不需要更换整个工装，只需要更换对应配件即可，大幅降低长期使用的成本。针对不同的作业场景，这套工装还可以拓展适配不同的加工附件，比如在导向滑座上安装攻丝夹头，就可以作为手动攻丝的定位导向工装，避免攻丝时丝锥歪斜折断；安装铰刀导向套后，也可以完成现场铰孔作业，实现一套工装满足多种孔加工需求，提升工装的利用率。
