头戴式电竞游戏耳机结构设计方案

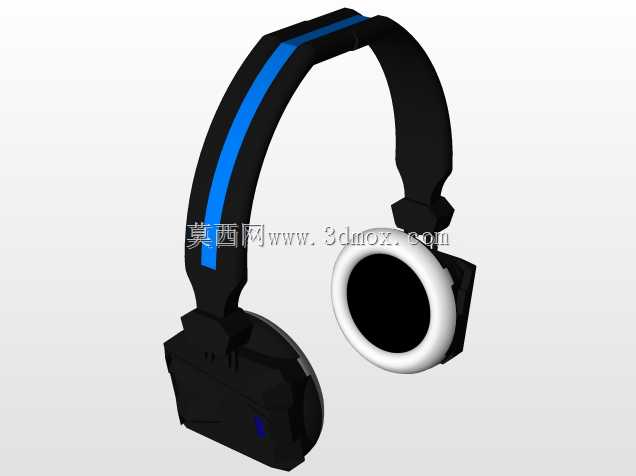

　　日常做消费电子结构设计时，头戴式耳机的结构落地一直是兼顾佩戴体验与外观辨识度的典型项目，这次的头戴电竞耳机结构，首先要匹配的是长时间游戏、影音娱乐场景下的使用需求，区别于普通通勤便携耳机，这类产品的核心使用场景是桌面固定位的长时间佩戴，用户单次佩戴时长往往在2-4小时，因此结构设计的优先级首先围绕佩戴压力分布展开。头梁部分采用弧形一体化的弹性结构设计，内侧预留了软质缓冲层的安装槽位，整体弧度匹配成年人头围的平均曲面数据，头梁两端与耳罩的连接位置设置了可伸缩的调节滑轨，滑轨的行程预留了35mm的调节余量，能够适配不同头围尺寸的用户，调节档位设置了均匀的阻尼卡位，避免佩戴过程中出现滑位松动的问题。耳罩部分采用全包耳的大尺寸腔体设计，

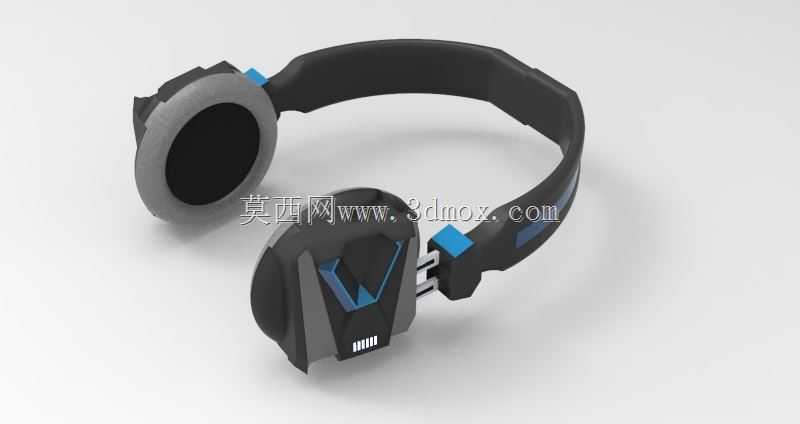

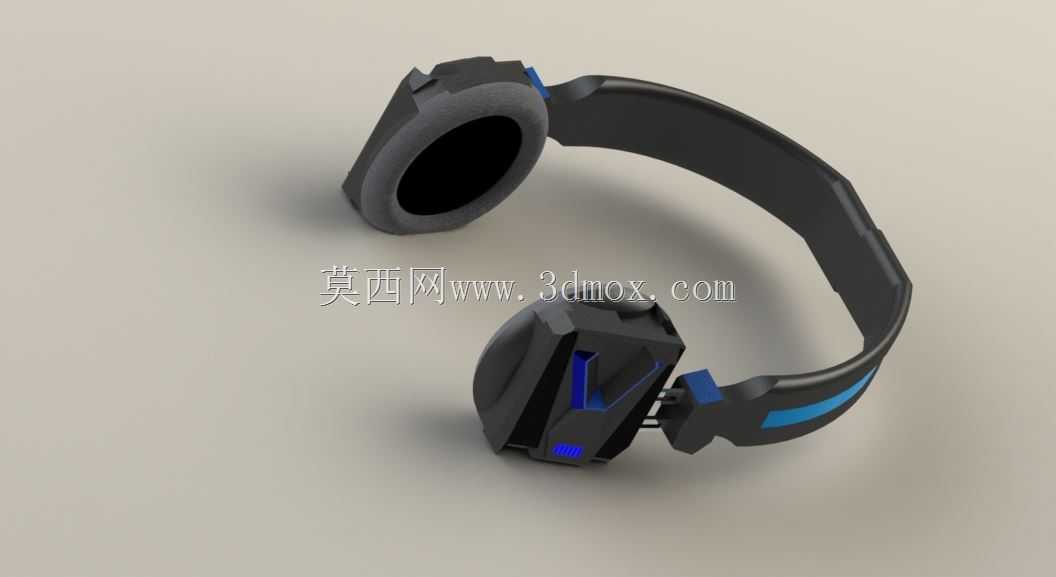

　　耳罩的外圈轮廓做了贴合人耳耳廓的斜切处理，内侧的软垫安装位预留了18mm的深度空间，能够完全容纳耳廓，避免耳罩边缘压迫耳廓软骨造成的佩戴痛感，耳罩与头梁连接的转轴位置设置了两个方向的转动自由度，水平方向可实现15度的自适应偏转，垂直方向可实现20度的角度调整，能够自动适配不同用户的侧脸轮廓，保证耳罩软垫与面部皮肤的贴合均匀度，既能够提升佩戴的密闭性，辅助提升低频音效的表现，也能避免局部压力过大造成的不适。外观结构上，耳罩外侧做了几何切面的造型处理，装饰件的安装位预留了卡扣与定位柱，不需要额外打胶即可实现装饰面板的固定，方便后期做不同配色的外观版本迭代，头梁外侧的装饰条位置预留了嵌件安装槽，

　　可以植入不同配色的装饰条来匹配不同的产品风格，耳罩与头梁连接的位置设置了红色的装饰块作为视觉点缀，平衡整体黑灰配色的沉闷感。走线结构全部隐藏在头梁与转轴的内部空腔中，外部没有裸露的线材，避免使用过程中线材拉扯造成的接触不良问题，耳罩的发声单元安装位设置了统一的定位台阶，适配常规40mm直径的动圈发声单元，单元固定位周边预留了密封泡棉的安装间隙，保证腔体的声学密闭性，避免声音漏损影响听感。整体结构的拆分件全部采用常规的卡扣加螺丝固定方式，没有设计特殊的异形连接结构，所有的壁厚都控制在1.8-2.2mm的常规注塑壁厚范围，拔模斜度统一设置为1.5度，不需要特殊的模具抽芯结构就可以实现量产，能够有效降低开模与生产的成本。安装边界方面，

　　耳机整体收拢状态下的宽度为165mm，头梁拉伸到最大行程时的整体高度为210mm，耳罩的厚度为85mm，完全适配常规的桌面耳机支架的放置尺寸，也能够放入常规尺寸的耳机收纳包中，方便用户携带外出。结构设计过程中特意做了配重平衡处理，整体重量控制在280g以内，重量分布均匀分摊在头梁顶部与两侧耳罩位置，避免头重脚轻造成的佩戴滑落问题，所有的棱角位置都做了R2以上的圆角处理，避免尖锐边角在佩戴或者拿取过程中刮伤用户，转轴位置的阻尼力度经过反复调试，既能够保证角度调整的顺畅度，也能够在调整到任意角度后保持固定，不会出现松动下垂的问题。
