深沟球滚动轴承机械结构三维建模

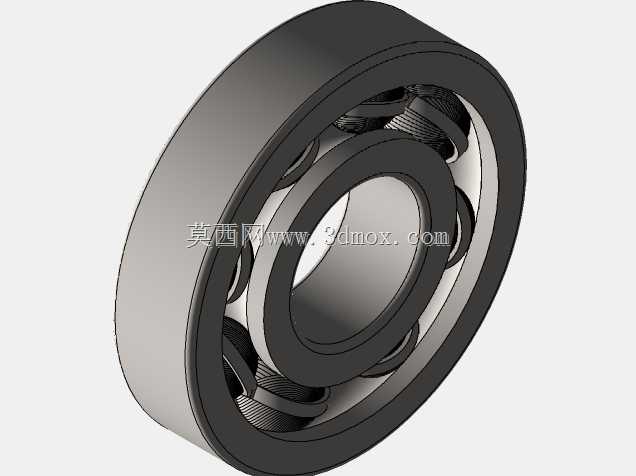

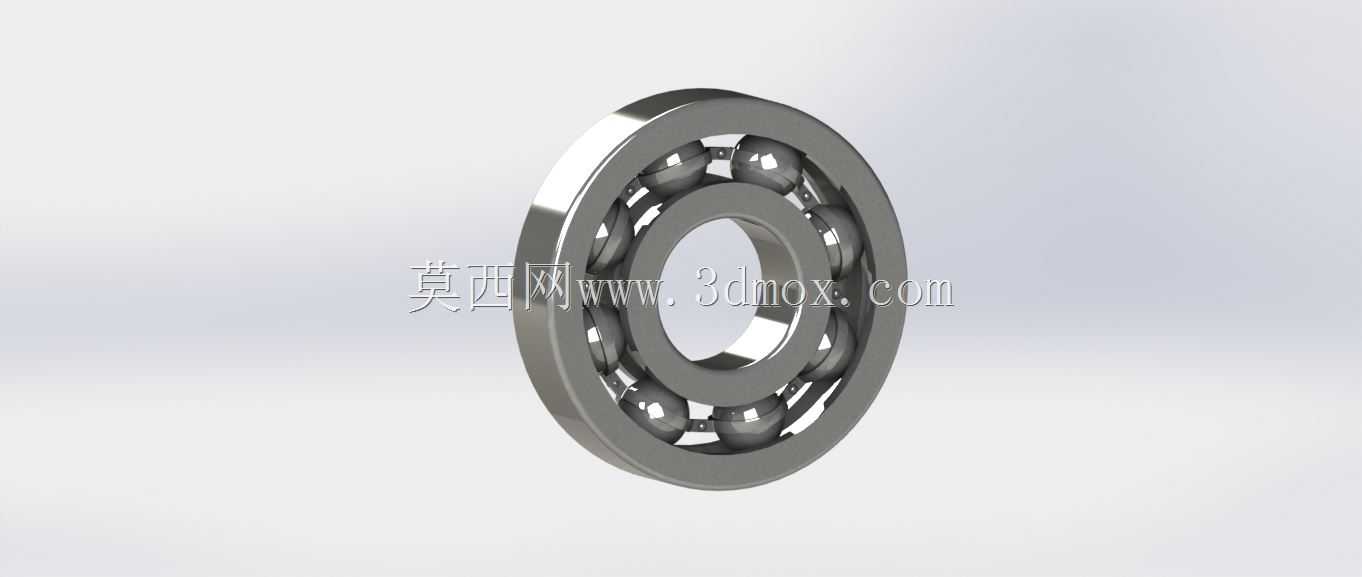

　　在各类旋转类机械装备的结构设计中，滚动轴承是承担径向载荷、降低转轴运行摩擦阻力的核心支撑构件，这款滚珠轴承的建模完全围绕通用传动场景的实际使用需求展开，可适配中小功率电机输出端、输送机辊筒支撑轴、小型机床主轴从动端、家用电动工具旋转部等多类需要低摩擦旋转支撑的安装位置。从结构设计逻辑来看，该轴承采用最经典的深沟球构型，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成，建模过程中首先确定了内圈的内孔基准面——这一尺寸直接匹配安装轴的轴径公差带，建模时严格按照基孔制配合的尺寸边界做了结构预留，内圈外侧的滚道曲率半径略大于钢球半径，保证钢球在滚道内滚动时既不会出现卡滞，也不会存在过大的配合间隙，避免运行过程中产生径向窜动。

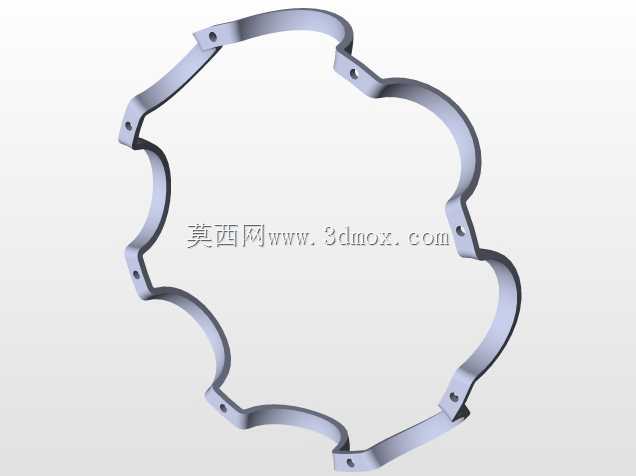

　　外圈的外圆柱面是轴承与安装座孔的配合面，建模时同样按照基轴制的配合要求预留了安装余量，外圈内侧的滚道与内圈滚道曲率保持一致，两滚道之间形成的环形空腔刚好容纳均匀排布的钢球，钢球的数量根据轴承的额定动载荷计算确定，每颗钢球的直径公差控制在微米级，建模时通过圆周阵列的方式均匀排布，保证每颗钢球承受的载荷均匀分布，避免局部应力集中导致的早期疲劳点蚀。保持架的设计采用浪形冲压结构，建模时特意在每两个钢球之间预留了足够的储脂间隙，这部分空间在实际装配时会填充润滑脂，既可以降低钢球与滚道、钢球与保持架之间的摩擦系数，也能阻挡外界的粉尘、金属碎屑进入滚道工作面，延长轴承的整体使用寿命。从安装边界来看，

　　这款轴承的轴向尺寸严格控制在标准深沟球轴承的宽度系列范围内，安装时不需要额外调整轴系的轴向预留空间，内圈的一侧端面可贴合轴肩做轴向定位，外圈的一侧端面可贴合轴承座的止口端面定位，保证轴承在运行过程中不会出现轴向窜动；建模时还特意还原了内圈、外圈的倒角结构，这些倒角一方面可以在装配时起到导向作用，避免安装过程中尖锐的棱边划伤轴径或者座孔的配合面，另一方面也可以去除机加工过程中产生的毛刺，避免应力集中导致的套圈开裂。在实际设备运行过程中，这类滚珠轴承可以同时承受一定比例的双向轴向载荷，当转轴存在少量的挠曲变形时，轴承自身的调心余量可以补偿一定的角度偏差，不会出现钢球卡滞的情况；建模过程中没有做多余的结构简化，滚道的曲面曲率、

　　钢球与滚道的接触位置、保持架的兜孔间隙都完全按照实际加工的尺寸关系搭建，不管是用于设备选型阶段的装配干涉检查，还是用于教学场景下的轴承结构原理演示，都可以直接导入装配体使用。不同于滑动轴承需要持续的油膜润滑，这类滚珠轴承在填充润滑脂后可以实现长时间的免维护运行，在转速不超过额定极限转速的工况下，摩擦系数可以稳定维持在极低的区间，有效降低设备运行的能耗，减少传动过程中的功率损耗；建模时特意区分了各个零件的材质属性，内圈和外圈采用高碳铬轴承钢的材质参数，钢球采用淬硬的轴承钢材质，保持架采用冲压薄钢板的材质参数，后续做有限元受力分析时可以直接赋予对应的材料属性，不需要额外调整零件结构。在做整机装配建模时，这类轴承的安装位置通常位于动力输出端与负载端的衔接处，建模时的尺寸精度直接影响后续整机的干涉检查结果，这款模型的所有配合面都做了精确的尺寸约束，导入装配体后可以直接通过同轴心、端面重合的配合关系完成装配，不需要额外调整零件的位置；同时模型的结构拆分完全按照实际装配顺序搭建，可以直观展示轴承的装配流程，帮助刚接触机械设计的从业者理解滚动轴承的内部构造，掌握轴承选型时需要关注的核心尺寸参数，比如内孔直径、外圈外径、轴承宽度这三个核心安装尺寸，以及额定动载荷、极限转速这些和工况匹配的性能参数。
