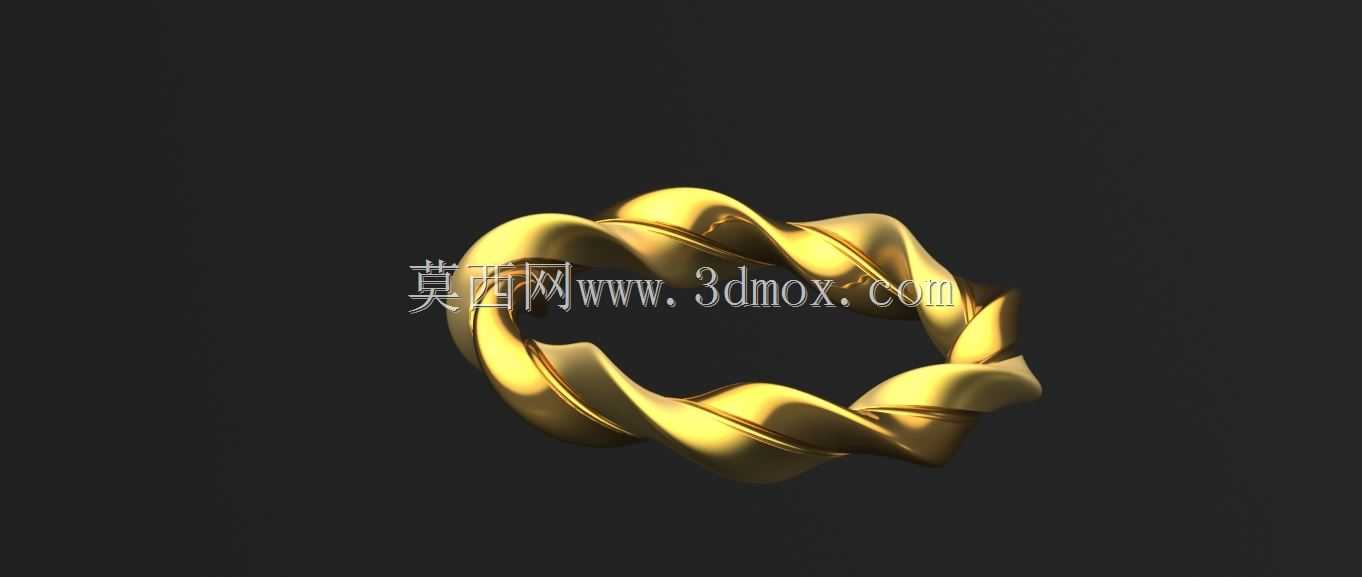

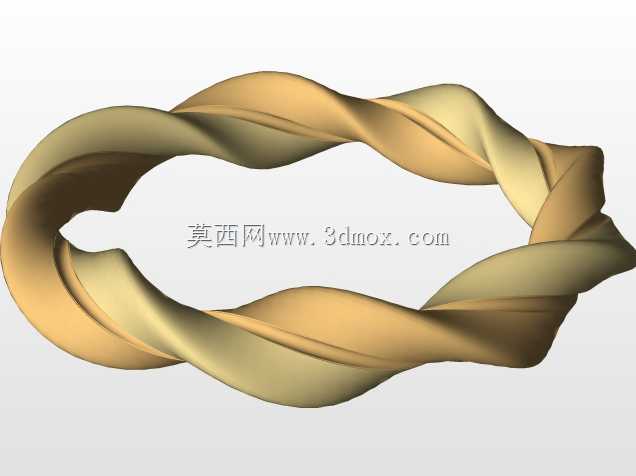

扭纹镂空金属手镯三维结构设计

　　这类扭纹结构的环形饰件，日常多作为穿戴类装饰配件使用，在首饰加工、文创周边定制领域应用十分广泛，既可以作为贵金属加工的打样参考，也能适配3D打印蜡模的失蜡铸造工艺需求，给小批量定制饰品提供结构验证的基础。从实际使用场景来看，这类环形构件需要贴合人体腕部轮廓，设计时首先要考虑佩戴的适配性，内圈轮廓需要做平滑过渡处理，不能存在尖锐棱边，避免佩戴过程中剐蹭皮肤，同时扭纹结构的凸起部分也要做圆角倒钝处理，兼顾触感与视觉质感。

　　设计这类曲面环形构件时，核心思路是先确定基础环形的截面轮廓与中心路径，常规手镯的内圈直径多控制在55mm到65mm区间，适配多数成年人的腕部尺寸，截面基础轮廓可以根据设计需求选择圆形、椭圆形或者扁圆形，这个案例里的扭纹效果，是通过截面沿环形中心路径做规律扭转扫描实现的，扫描过程中需要控制扭转角度的均匀性，每一段扭转的螺距保持一致，避免出现曲面褶皱或者曲率突变的问题。很多新手在做这类扫描特征的时候容易出现特征报错，本质是扭转过程中截面自交导致的，这时候需要适当调整截面尺寸与扭转螺距的比例，当截面直径与单段扭转长度的比例控制在1:4到1:6之间时，基本不会出现自交问题，曲面质量也能满足后续渲染或者加工的需求。

　　从结构特性来看，这种连续扭纹的环形结构，相比光面圆环拥有更好的结构刚性，同等截面尺寸下，扭纹结构的抗形变能力比光面环提升约20%，日常佩戴过程中不容易因为轻微挤压出现变形，同时连续的曲面反光面能在不同光线角度下呈现出层次更丰富的光影效果，比光面款式更有设计感。设计过程中还要注意壁厚的均匀性，如果是做空心贵金属手镯，壁厚需要控制在0.8mm到1.2mm之间，既保证结构强度，也能控制成品重量，避免过重影响佩戴舒适度；如果是做3D打印的树脂或者尼龙样件，壁厚可以适当调整到1.5mm以上，避免打印过程中出现薄壁破损。

　　建模过程中，完成基础扫描特征之后，需要对所有的边棱做圆角处理，扭纹结构的交汇棱线圆角半径不宜过大，控制在0.3mm到0.5mm即可，过大的圆角会弱化扭纹的立体感，过小的圆角则会在加工或者打印过程中出现锐边缺损的问题。另外还要考虑安装边界，这里的安装边界本质是佩戴时的适配边界，内圈的轮廓不能做正圆形，需要根据人体腕部的截面形态做微椭圆调整，长轴与短轴的差值控制在3mm到5mm之间，佩戴时的贴合度会比正圆结构好很多，不会出现佩戴时卡手或者容易滑落的问题。

　　这类曲面构件的建模逻辑，也可以延伸到其他环形装饰件的设计中，比如戒指、手环、装饰环扣等产品，只需要调整基础环的直径、截面尺寸以及扭转参数，就能快速衍生出不同尺寸、不同纹理效果的系列化设计。在做结构验证的时候，可以通过截面分析工具检查整个环体的壁厚均匀性，通过曲率分析工具检查曲面的光顺度，确保没有曲率突变的区域，避免后续加工过程中出现应力集中的问题，尤其是针对金属铸造的场景，壁厚不均很容易导致铸造过程中出现缩孔、浇不足等缺陷，均匀的壁厚设计能大幅提升成品率。

　　实际生产中，这类扭纹手镯如果采用冲压或者锻压工艺制作，还需要在建模时预留出后续抛光的加工余量，每面预留0.1mm到0.2mm的余量即可，不需要预留过多，避免后续抛光工序破坏原有的扭纹轮廓。如果是采用CNC加工的方式制作，则需要考虑刀具的可达性，扭纹结构的内凹区域圆角半径不能小于所选刀具的半径，否则会出现加工不到位的问题，设计阶段就需要结合后续的加工工艺调整细节参数，避免设计完成后无法落地生产。
