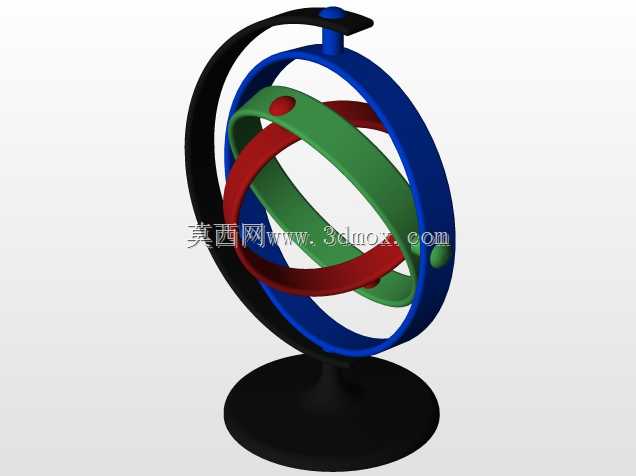

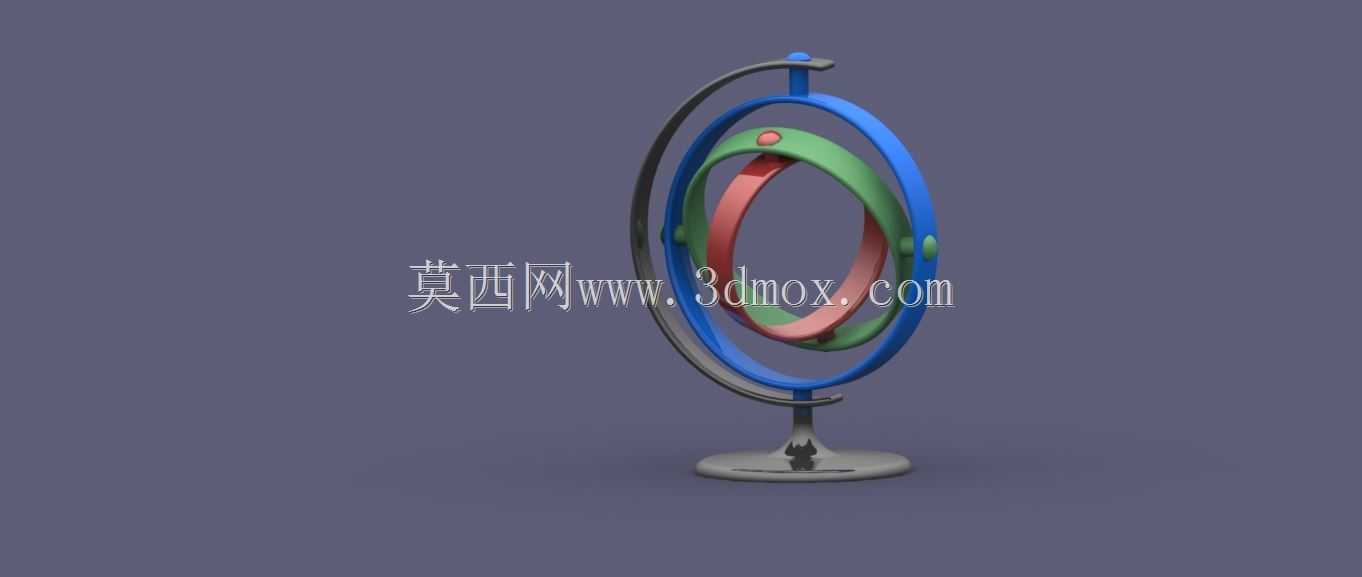

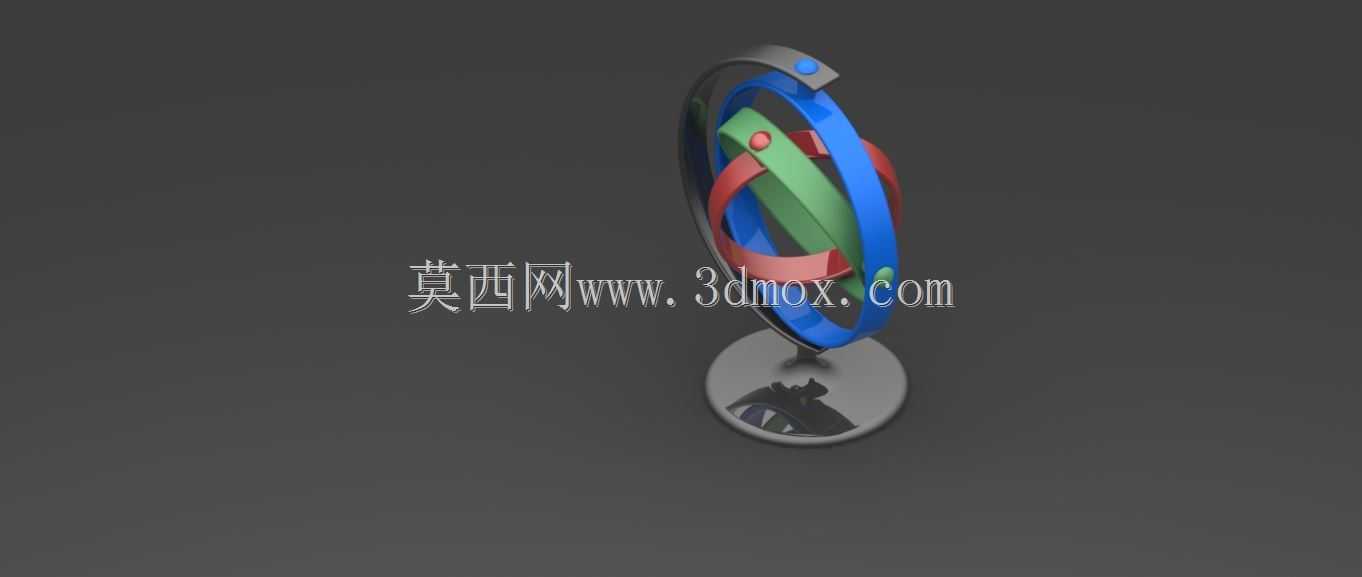

三轴万向支架式机械陀螺摆件结构

　　这类三轴万向支架结构的机械陀螺，日常多应用在科教演示场景、桌面机械摆件领域，也可作为小型角动量守恒实验的演示载体，部分同结构原理的简化版本还会被集成到惯性导航的教学演示模块中，帮助初学者直观理解万向节的自由度解耦逻辑。从实际使用角度看，该结构核心功能是通过三层相互垂直的转动环架，让中心的陀螺转子在支架底座发生倾斜、偏转时，依旧能依靠自身转动惯量保持轴向稳定，直观演示刚体定点转动的力学特性，相比无支架的普通手拧陀螺，它不需要额外的支撑平面托举转子，能在任意摆放角度下展示进动、章动的力学现象，适合放在教学实验室的展示台、机械爱好者的桌面陈列架上使用。

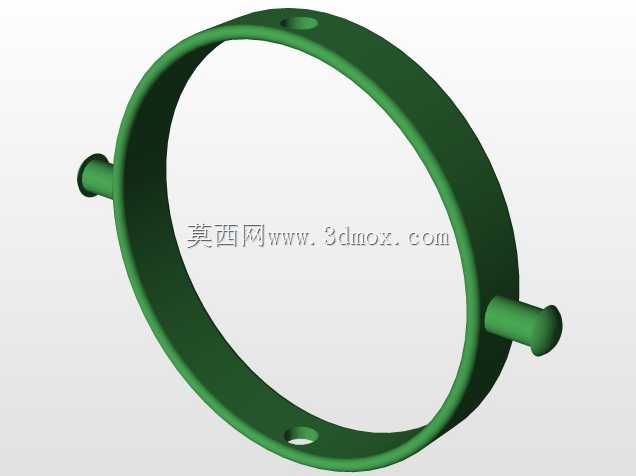

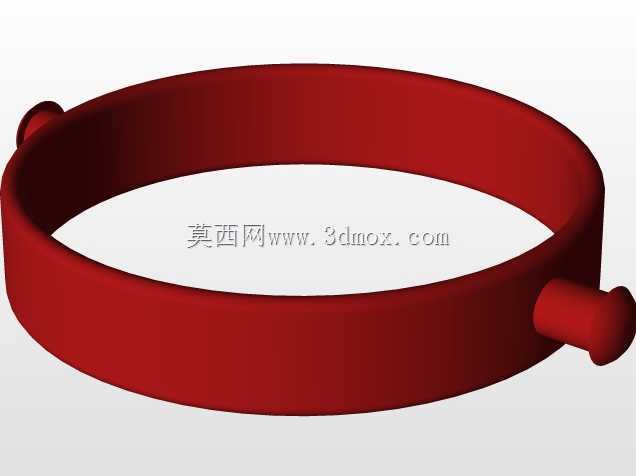

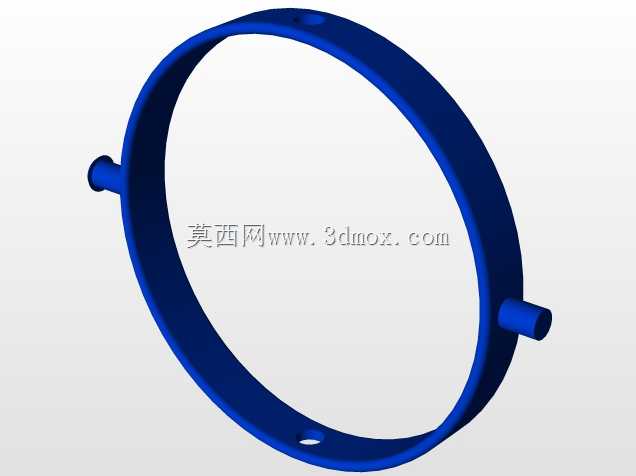

　　设计这类结构时，首先要确定三层环架的转动副间隙，每一层环的铰接轴都要保证同轴度误差控制在合理范围，避免转动时出现卡滞或旷量过大的问题，最外层环架与底座的连接轴要承担整个环组的重量，因此铰接位置的轴径要比中间两层环的铰接轴稍大，同时要在轴端设计限位结构，防止环架转动时从支座上脱出。三层环的截面尺寸要逐层递减，最外层环承担整个转动结构的支撑载荷，截面宽度和厚度最大，中间层次之，最内层连接陀螺转子的环截面最小，这样的尺寸梯度既能保证整体结构刚度，也能减少内层环的转动惯量，避免额外的重量影响陀螺转子的转动保持时间。底座部分采用圆盘式支撑结构，底部接触面要做平整处理，保证放置在水平桌面时不会出现晃动，底座上方的支撑立柱要与圆盘底面保持垂直，立柱顶端的铰接孔要与最外层环的转轴精准配合，避免整个环组出现倾斜歪扭的情况。

　　从安装边界来看，整个结构放置时只需要占用直径略大于底座圆盘的水平平面，上方预留的空间高度要满足最外层环绕水平轴转动360度的需求，不会与周边放置的其他物品发生干涉。环架之间的铰接位置采用小直径销轴连接，销轴与环架的配合选用间隙配合，既保证转动灵活，也不会出现径向窜动，陀螺转子的中心位置要与三层环架的铰接中心完全重合，否则转动时会出现偏心振动，影响演示效果。实际建模装配时，要先完成单个零件的结构建模，从底座、立柱开始，再依次搭建最外层环、中间环、内层环，最后装配中心陀螺转子，每装完一层转动副都要手动验证转动顺畅度，及时调整配合间隙，避免全部装配完成后才发现卡滞问题需要反复拆解。这类结构没有复杂的传动零件，所有转动副都是简单的铰接结构，加工时可以采用3D打印或者普通车铣工艺完成，零件数量少，装配难度低，很适合作为机械装配练习的入门案例，也能让制作者在建模装配过程中直观理解万向节的自由度分配逻辑，掌握多环同轴转动结构的装配对位技巧。在实际演示使用时，只需要拨动中心陀螺转子让其获得初始转速，之后可以随意倾斜、转动外层支架，就能观察到中心转子始终保持初始轴向的稳定状态，也可以轻轻拨动外层环架，观察陀螺进动时环架的转动规律，相比纯理论的力学讲解，这种实体结构能让观察者更直观地理解角动量相关的物理特性，也能作为机械美学摆件放置在办公桌面，通过简洁的环架结构和顺畅的转动效果展现机械结构的独特质感。
