家用电视红外遥控器曲面外观结构设计

　　日常家庭场景中，电视遥控器是用户与影音显示设备交互最频繁的手持终端，其设计合理性直接决定长时间握持操作的舒适度与按键识别效率。本次设计的核心聚焦于手持握持区域的曲面过渡处理，整体轮廓采用流线型收窄设计，从握持端到信号发射端逐步收窄，适配成年人单手握持时的手掌自然弯曲弧度，握持段最大宽度控制在45mm以内，厚度在最厚的电池仓区域控制在22mm，向按键区域逐步过渡到12mm厚度，避免直角棱边对手掌虎口位置的压迫，长时间握持操作也不会产生明显的硌手感。

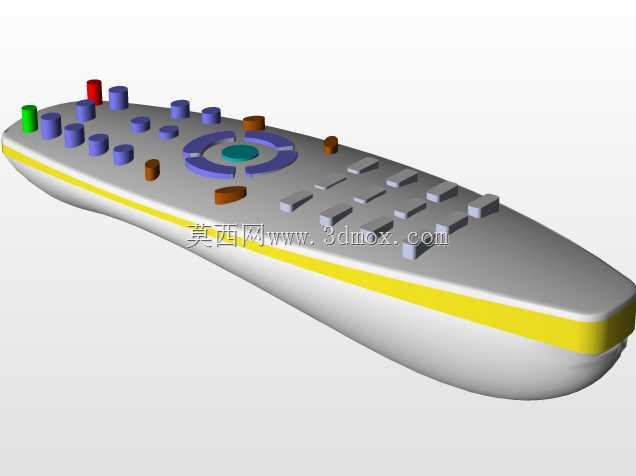

　　按键区域的布局遵循高频操作优先的原则，将常用的频道切换、音量调节按键放置在拇指自然覆盖的核心操作区，采用不同高度的凸起设计区分功能分区：方向导航键区域凸起高度2.5mm，采用同心圆纹理做视觉区分，周边的功能快捷键采用1.8mm凸起，边缘的电源、信号源等低频操作按键凸起高度1.2mm，通过触觉差异即可实现盲操作，无需视线频繁在遥控器与屏幕间切换。按键之间的间距保留3mm以上的安全间隙，避免相邻按键的误触发问题，所有按键的按压行程统一设置为0.8mm，按压力度控制在1.2N-1.8N区间，兼顾按压反馈的清晰感与长时间按动的疲劳度控制。

　　曲面壳体的设计过程中，重点处理了多曲面之间的G2连续过渡，避免曲面拼接位置出现棱线、凹陷等外观缺陷，壳体侧边的装饰条采用内嵌式设计，与主壳体的配合间隙控制在0.15mm以内，既保证外观的整体性，也为后续注塑生产的脱模、装配预留合理公差。信号发射端的红外开窗位置做了内凹处理，红外发射管的安装角度预留15度的向下倾斜角，适配用户坐姿握持遥控器时的自然指向角度，无需刻意抬高手腕即可将红外信号准确对准电视接收端，有效信号覆盖范围可以达到水平正负60度、垂直正负40度的区间，满足客厅不同坐姿下的操作需求。

　　电池仓区域设计在握持段的底部，采用滑盖式仓盖结构，仓盖与主壳体的配合采用卡扣加定位筋的结构，滑盖行程12mm，开合过程无明显松动异响，仓内可以容纳两节7号干电池，电池触点采用弹片式结构，预留0.5mm的压缩余量，避免电池尺寸公差带来的接触不良问题，同时电池仓的重心位置设计在整体遥控器的握持中心处，单手握持时不会出现头重脚轻的下坠感，平衡感适配日常随手拿取的操作习惯。

　　壳体的壁厚设计遵循均匀壁厚原则，主壳体壁厚统一为2mm，按键柱位置做局部加厚到2.5mm，避免注塑过程中出现缩痕、翘曲等成型缺陷，所有内部的定位柱、加强筋的厚度控制在1.2mm以内，筋位与主壳体连接位置做R0.5mm的圆角过渡，减少应力集中问题。表面处理上，握持区域采用细晒纹处理，摩擦系数适中，既不容易从手中滑落，也不会残留明显的指纹汗渍，按键区域采用高光与晒纹结合的处理方式，通过表面质感差异强化功能分区的识别度。

　　从实际使用场景出发，该遥控器的整体长度控制在180mm，放置在茶几、沙发扶手等位置时不会占用过多空间，边角全部做R3mm以上的圆角处理，即使不慎滑落也不会磕碰损坏家具或者砸伤孩童，壳体边缘的分型线设计在侧边装饰条的拼接位置，后续生产中可以通过装饰条遮挡分型线痕迹，减少后续打磨抛光的工序成本。整体设计在保证外观曲面流畅度的前提下，充分兼顾了手持操作的人机工程学要求、注塑生产的工艺可行性以及日常使用的耐用性需求，没有为了追求外观造型牺牲实际操作的便利性。
