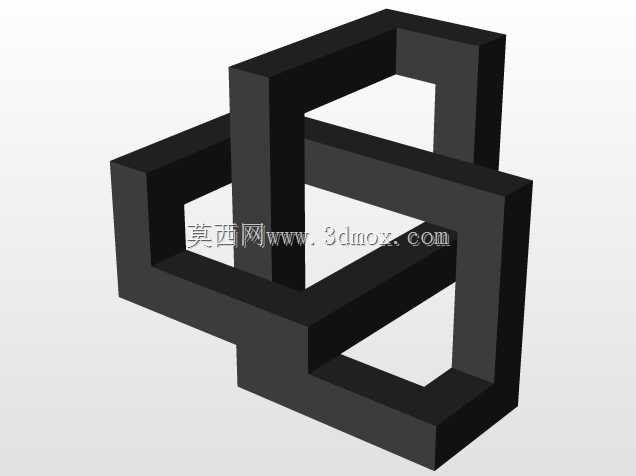

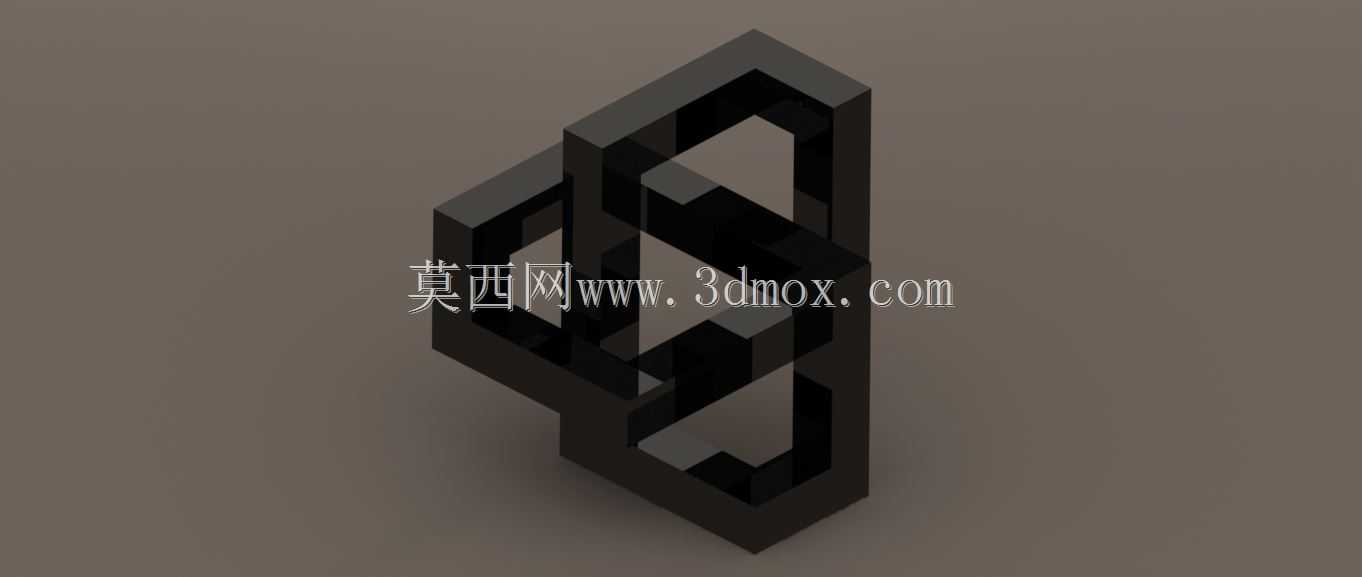

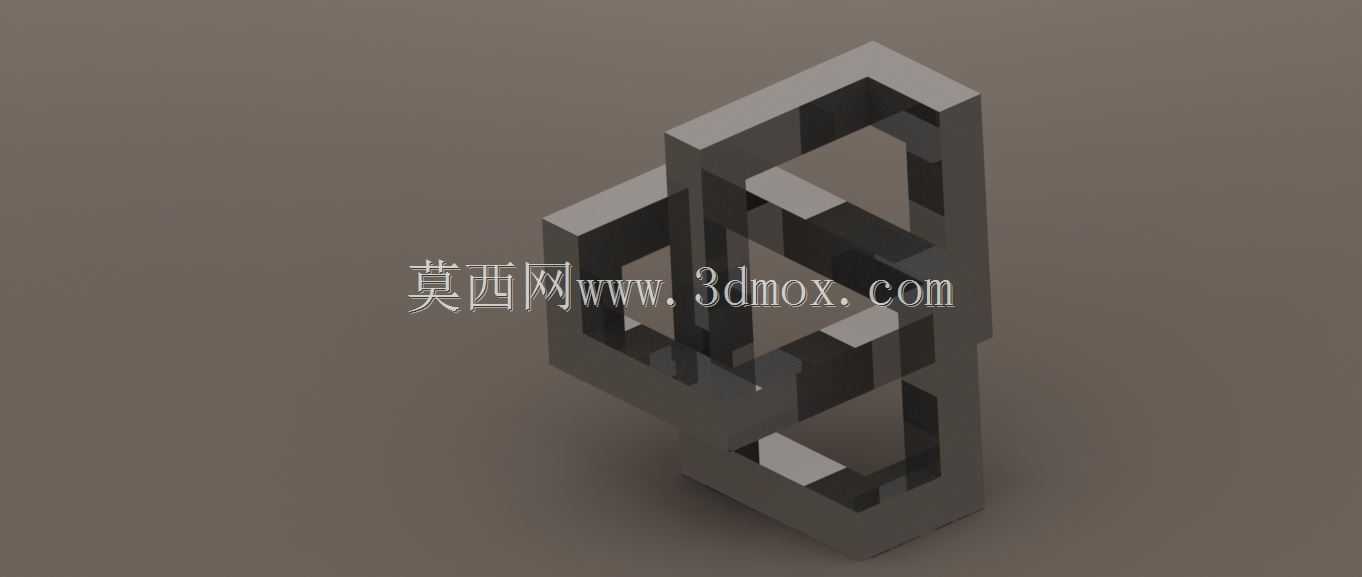

交错循环立体几何创意结构摆件

　　这款交错循环立体几何结构，最初的设计出发点是利用空间错位的视觉效果，打造兼具力学稳定性与视觉趣味性的实体构件，可作为工业设计展示用的结构样件、机械原理教学的空间结构演示件，也可适配桌面创意摆件、展会结构展示道具等场景。从结构设计逻辑来看，整个构件采用闭环交错的框架式设计，所有棱边均做等截面处理，相邻框架段通过90度空间转角实现连续衔接，没有额外的拼接接缝，整体为一体化成型结构，避免了装配式结构的连接松动问题，在作为展示件使用时，可从任意角度呈现出不同的空间透视效果，打破常规平面几何的视觉认知。在尺寸边界设计上，整体外轮廓控制在120mm×120mm×150mm的立方空间内，所有框架杆件的截面边长统一为18mm，

　　既保证了3D打印或者机加工制作时的结构强度，不会因为杆件过细出现成型后变形断裂的问题，也不会因为截面过粗导致整体结构显得笨重，失去几何结构的轻盈通透感。安装适配层面，结构底部预留了三个均匀分布的M4螺纹安装孔，孔位分布在直径80mm的安装圆周上，可直接固定在标准展示台座、桌面支架或者教学演示板上，不需要额外设计定制转接件，适配常规的工装安装接口。从功能特性来说，这款结构没有传统机械部件的传动、载荷传递等功能性设计，核心价值在于空间几何结构的呈现，可用于机械制图课程中空间相贯结构、异面直线衔接的教学演示，帮助学习者理解三维空间内的结构衔接逻辑；也可作为工业设计公司的结构创意参考样件，启发设计师在产品外壳、

　　支撑框架设计中融入空间交错的设计元素；同时作为创意摆件放置在工程师桌面、工业展厅展架上，也能体现机械结构的几何美感。设计过程中需要重点处理的是交错位置的空间避让，每一段框架在穿过另一组框架形成的闭环空间时，都预留了0.5mm的均匀间隙，既保证了视觉上的交错穿插效果，也避免了实体建模时出现的布尔运算错误，同时在实际加工时，不管是采用FDM3D打印、光固化3D打印还是数控铣削加工，都不会出现结构干涉的问题，成型后不需要额外的打磨修配就能达到设计的视觉效果。结构的所有转角位置都做了R2mm的圆角过渡，没有尖锐的直角棱边，一方面是避免加工时出现应力集中导致的转角开裂，另一方面也提升了日常拿取展示时的安全性，不会划伤操作人员。

　　从实际应用的拓展性来看，这款结构还可以根据使用场景等比例缩放尺寸，放大至500mm以上尺寸时可作为商业空间的艺术装置结构，缩小至50mm以内时可作为钥匙扣、文创挂件的结构原型，缩放过程中只需要保持杆件截面与整体尺寸的比例关系，就能维持原有的结构强度与视觉效果，不需要重新调整结构的衔接逻辑。
