偏心旋转式内燃动力核心转子结构

　　在小排量高功率密度动力场景中，这类偏心旋转结构的动力核心，一直是航空模型、小型竞速载具、便携动力单元领域的重点应用方向，和传统往复式活塞的动力输出逻辑完全不同，它不需要通过曲柄连杆把活塞的直线往复运动转化为旋转运动，直接通过偏心轴的旋转配合型线密封，就能完成进气、压缩、做功、排气的完整循环，整套结构的运动部件数量比同功率四冲程往复机少近六成，运转过程中没有往复惯性力带来的高频振动，高转速区间的动力输出平顺性优势非常明显。

　　从实际使用场景来看，这类转子结构最早被应用在小型竞速赛车、轻型载人飞行器的辅助动力单元上，近些年随着混动系统对增程器体积、重量的要求不断提升，不少小排量增程方案也开始重新评估这类旋转做功结构的应用潜力，它的轴向尺寸非常紧凑，同功率输出下整机长度比传统三缸往复机缩短40%以上，安装边界的限制更小，不需要预留活塞往复运动的直线空间，对于布置空间紧张的混动车型、便携发电设备来说，这个尺寸优势是往复式结构很难比拟的。

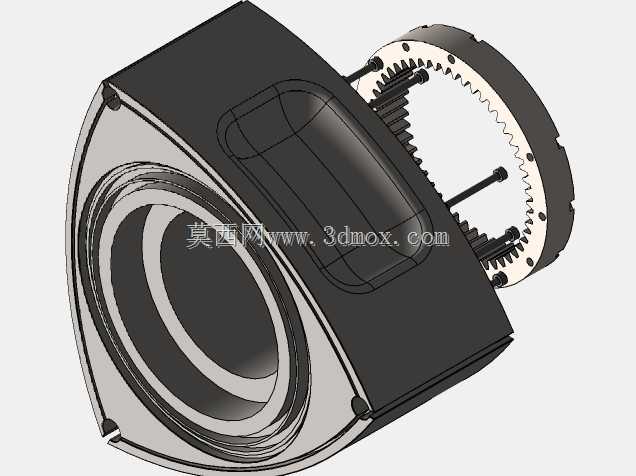

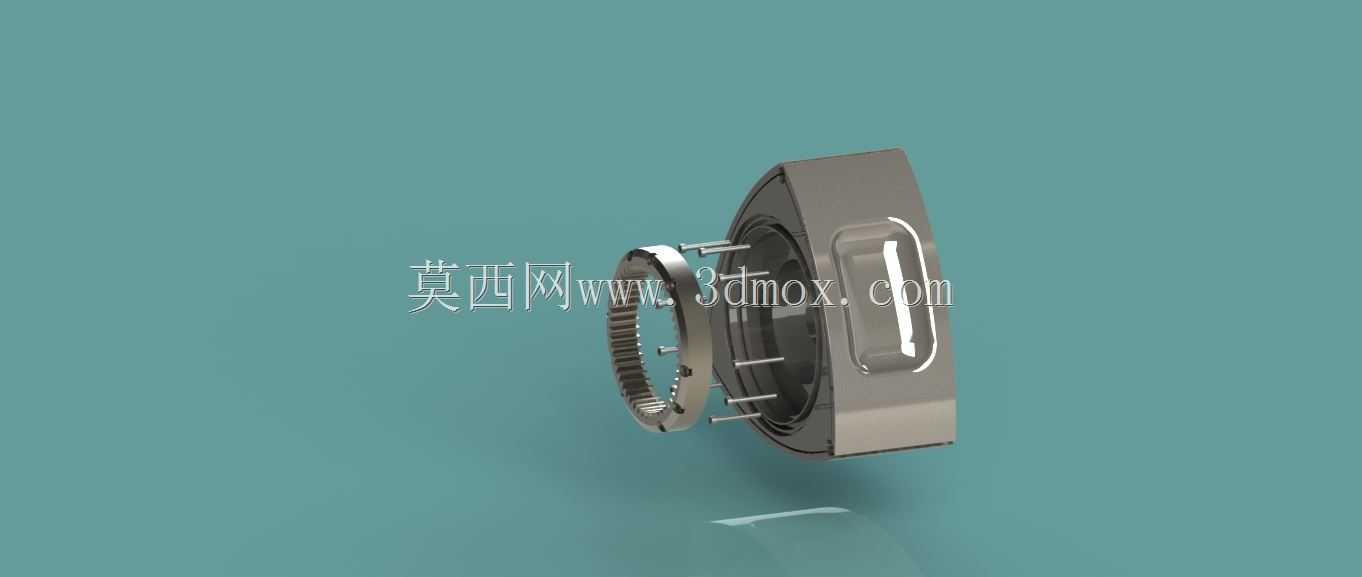

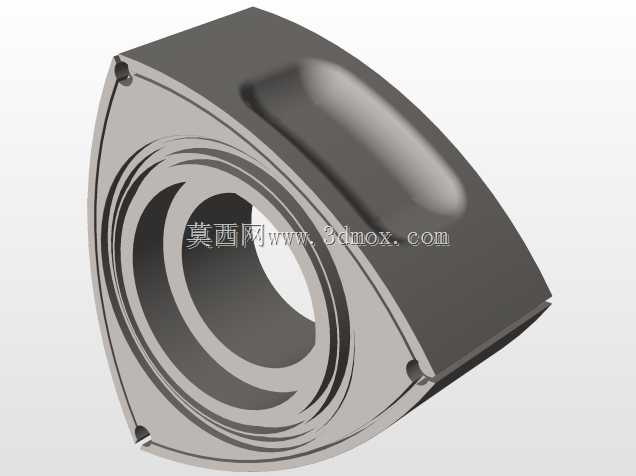

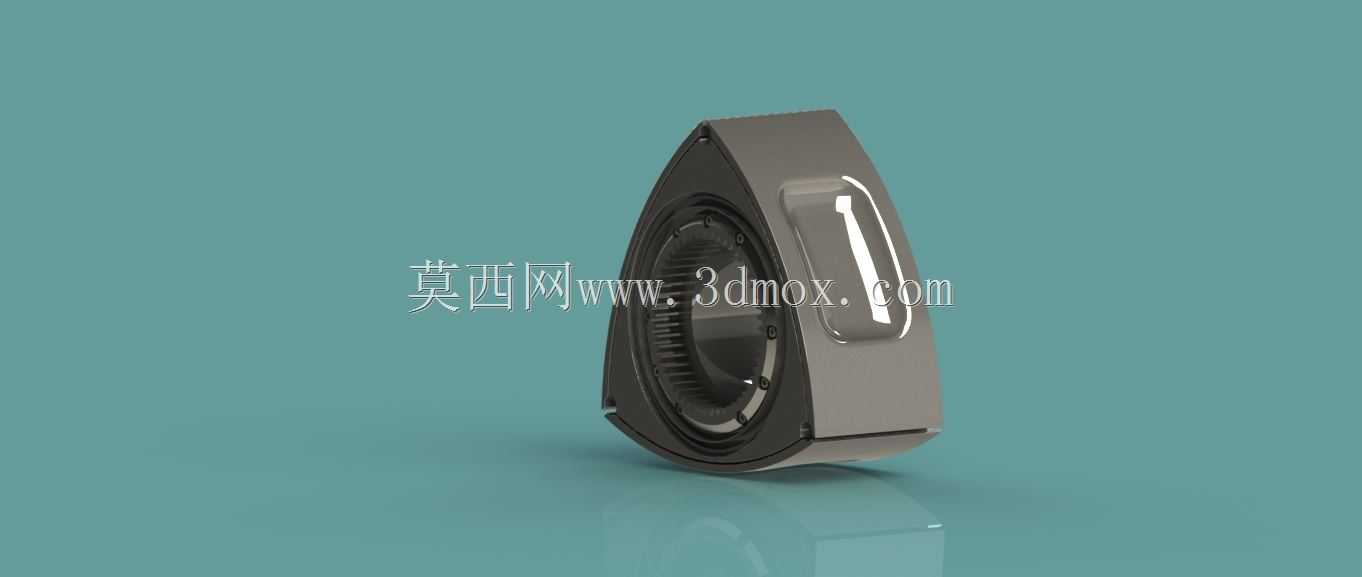

　　设计这类转子结构的时候，首先要确定的是转子型线和缸体型面的共轭关系，三角转子的三个弧面和缸体的双弧外次摆线型面必须保持全程贴合，密封片的安装槽位置要精准匹配型线的运动轨迹，避免运转过程中出现密封间隙导致的缸压泄漏，很多早期样机出现的动力不足、油耗偏高问题，本质上都是型线加工精度不足，密封组件在高温高压下出现间隙，导致做功冲程的燃气泄漏。偏心轴的偏心距和转子的回转半径比例是设计核心参数，这个比例直接决定了压缩比的大小，不同燃料对应的压缩比区间差异很大，使用汽油作为燃料时压缩比一般控制在8.5到10.5之间，使用甲醇等含氧燃料时可以适当提升压缩比来获得更高的热效率，偏心轴的轴颈强度需要匹配最高转速下的离心载荷，转子本身的内部减重腔设计要兼顾动平衡要求，三个角部的质量差必须控制在0.5g以内，否则高转速下会产生额外的偏心振动，抵消这类结构本身的平顺性优势。

　　从安装边界来看，这类转子的径向尺寸一般和同功率往复机的缸径相当，但轴向厚度仅为单缸往复机活塞行程的1.2倍左右，端盖的密封槽要和转子端面的密封刮片精准配合，冷却通道的布置要兼顾转子三个工作室的温度均匀性，避免局部过热导致的型线变形，进气口和排气口的位置设计在端盖上，不需要像往复机那样设置复杂的配气凸轮轴、气门弹簧组件，配气相位完全通过转子本身的旋转运动来控制，进气口开启的重叠角要匹配高转速下的进气惯性，低转速工况下可以通过辅助进气道来提升低扭表现，解决这类结构普遍存在的低转速扭矩不足问题。

　　实际装配过程中，转子的三个角部密封片需要预留合适的热膨胀间隙，间隙过大会导致密封性能下降，间隙过小则会在热机状态下出现密封片卡滞，划伤缸体型面，偏心轴的主轴承要承受旋转过程中的径向离心力，轴承选型的额定动载荷需要达到最大爆发压力对应载荷的1.5倍以上，才能保证整机的使用寿命达到设计要求。和传统往复式结构相比，这类转子结构的做功频率更高，主轴每旋转一圈就会产生三次做功脉冲，同排量下的功率密度可以达到往复机的1.5到2倍，非常适合对重量、体积要求严苛的动力场景，不过在设计过程中也需要重点解决密封件寿命、燃烧效率、机油消耗这几个行业共性问题，通过型线优化、密封材料升级、喷油位置匹配，就能让这类结构的实用性得到大幅提升，在细分动力场景里发挥它的结构优势。
