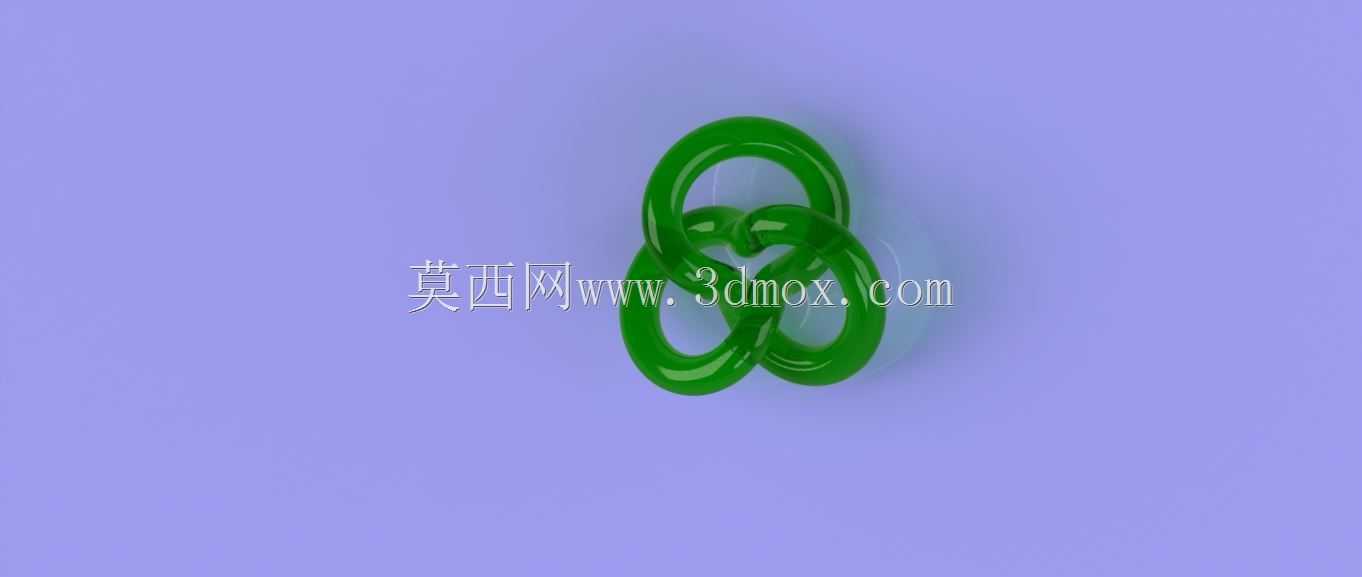

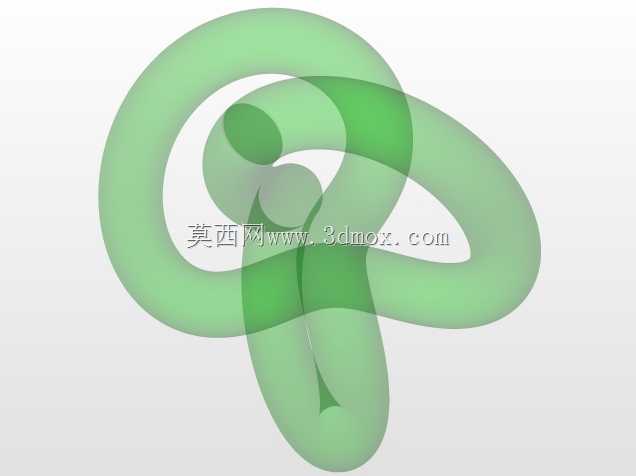

三叶扭结镂空环形艺术造型结构

　　这类三叶曲线扭结造型的环形镂空构件，常应用于文创装置、工业美学展示件、机械原理教学演示教具的结构设计中，也可作为流体管道特殊流道、静态混合器内芯的结构原型参考，其连续无断点的曲面形态在流体导流、视觉装饰领域都有独特的应用价值。从结构功能特性来看，该构件整体为连续闭合的环形扭络结构，三个叶瓣沿中心环形轨迹均匀扭转排布，所有曲面段均为平滑G2连续过渡，不存在尖锐棱角与应力集中突变区域，镂空的环带结构在保证整体形态完整性的同时，大幅降低了构件自身重量，若采用树脂3D打印或金属铸造工艺加工，可在较小的材料消耗下实现完整的结构形态，作为展示件使用时，不同角度观察可呈现完全不同的视觉轮廓，具备很强的空间结构表现力。设计过程中，

　　核心思路是基于三叶玫瑰线的平面数学方程，通过参数化驱动将平面曲线沿环形空间路径进行扫掠扭转，过程中需要严格控制扫掠截面的扭转角度变化速率，保证三个叶瓣的扭转周期完全匹配，避免出现曲面褶皱、截面畸变的问题；建模阶段需要反复调整环形路径的直径与扫掠截面的环带宽度比例，若截面宽度过大，扭转过程中会出现不同叶瓣的曲面干涉，若宽度过小则会削弱扭结结构的视觉厚重感，最终确定的比例下，三个叶瓣在空间中互相穿插但不发生实体接触，所有相邻曲面间保留均匀的间隙，既保证了结构的通透感，也避免了加工过程中出现支撑难以去除、曲面粘连的问题。从安装边界与尺寸适配角度来看，该类构件的整体外轮廓为类球形包络，最大外圆直径可根据实际使用场景缩放，

　　作为桌面展示件使用时，整体外轮廓直径可控制在100mm-150mm区间，底部预留3mm-5mm的平面支撑位，可直接放置于展台表面无需额外固定结构；若作为流体设备内芯使用，外轮廓尺寸需匹配管道内径，通常控制在管道通径的0.8-0.9倍，外围预留均匀的流体过流间隙，构件中心可设置贯通的定位轴孔，通过两端的定位卡环固定在管道内部，此时扭结的曲面结构可对流经的流体进行连续的分流、扭转混合，无需额外设置导流叶片即可实现多相流体的均匀混合效果。在结构强度校核层面，由于该构件为连续一体化结构，不存在拼接焊缝与连接节点，整体受力可沿连续的环带曲面均匀传递，在承受径向压力或周向扭矩时，应力会沿扭结的曲面路径分散到整个构件，不会出现局部应力过载的问题；

　　若采用金属材质加工，壁厚控制在2mm-3mm即可满足常规展示与静态使用的强度要求，若作为流体承压构件使用，可将壁厚提升至4mm-5mm，同时在曲面过渡区域做0.5mm的圆角过渡，进一步降低应力集中系数。实际加工适配性上，该结构的所有曲面均为可展开性较低的空间自由曲面，不适合采用传统的切削加工工艺，优先采用增材制造工艺加工，打印过程中可将构件倾斜45度摆放，减少悬空结构的支撑数量，曲面的镂空间隙可保证支撑材料顺利排出，后期仅需简单的表面抛光即可获得光滑的表面效果；若采用铸造工艺生产，可将构件沿中心对称面拆分制作模具，脱模时沿扭结的曲面走向分步抽芯，避免出现模具倒扣无法脱模的问题，铸造完成后对拼接缝进行打磨处理即可获得完整的构件。
