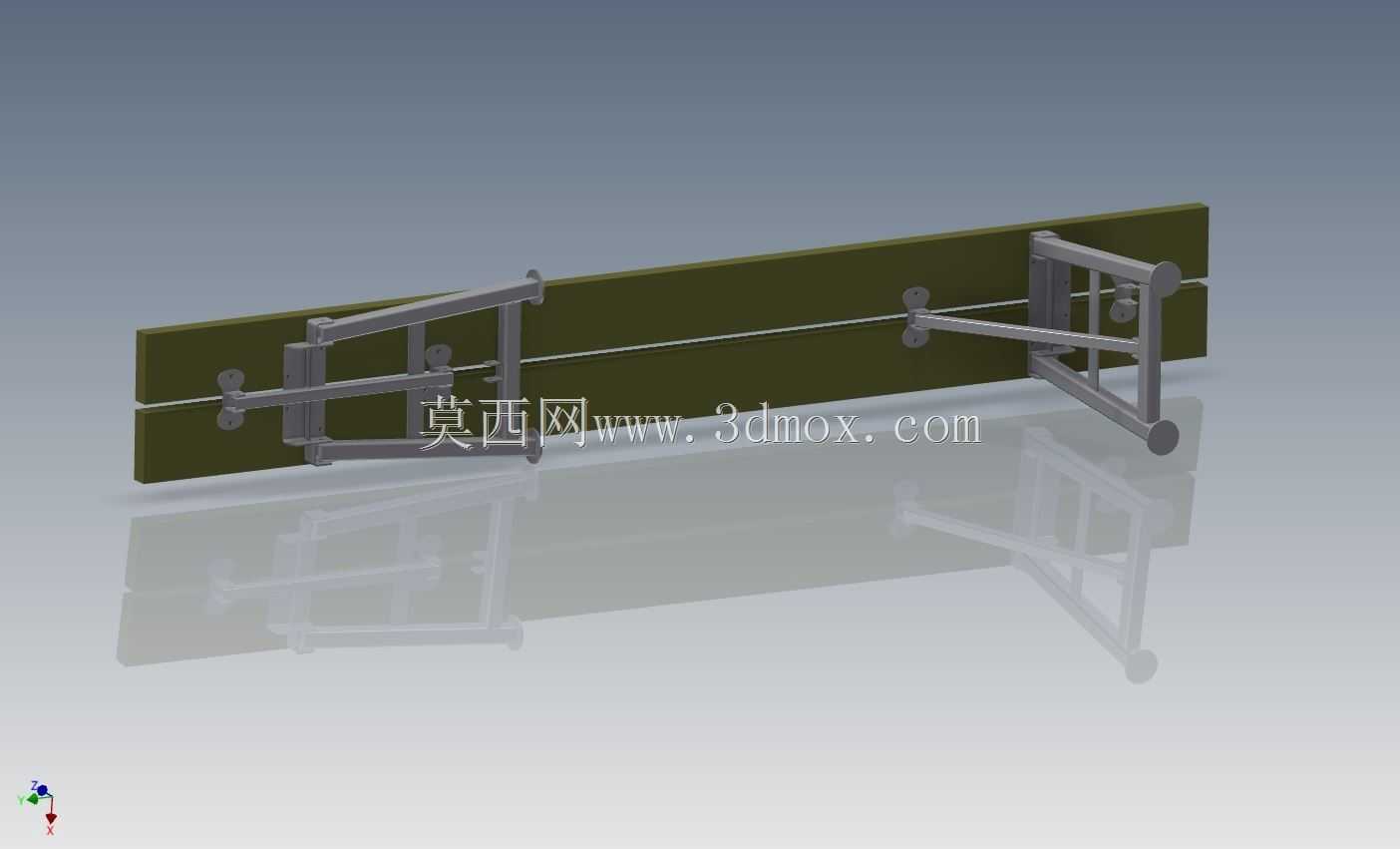

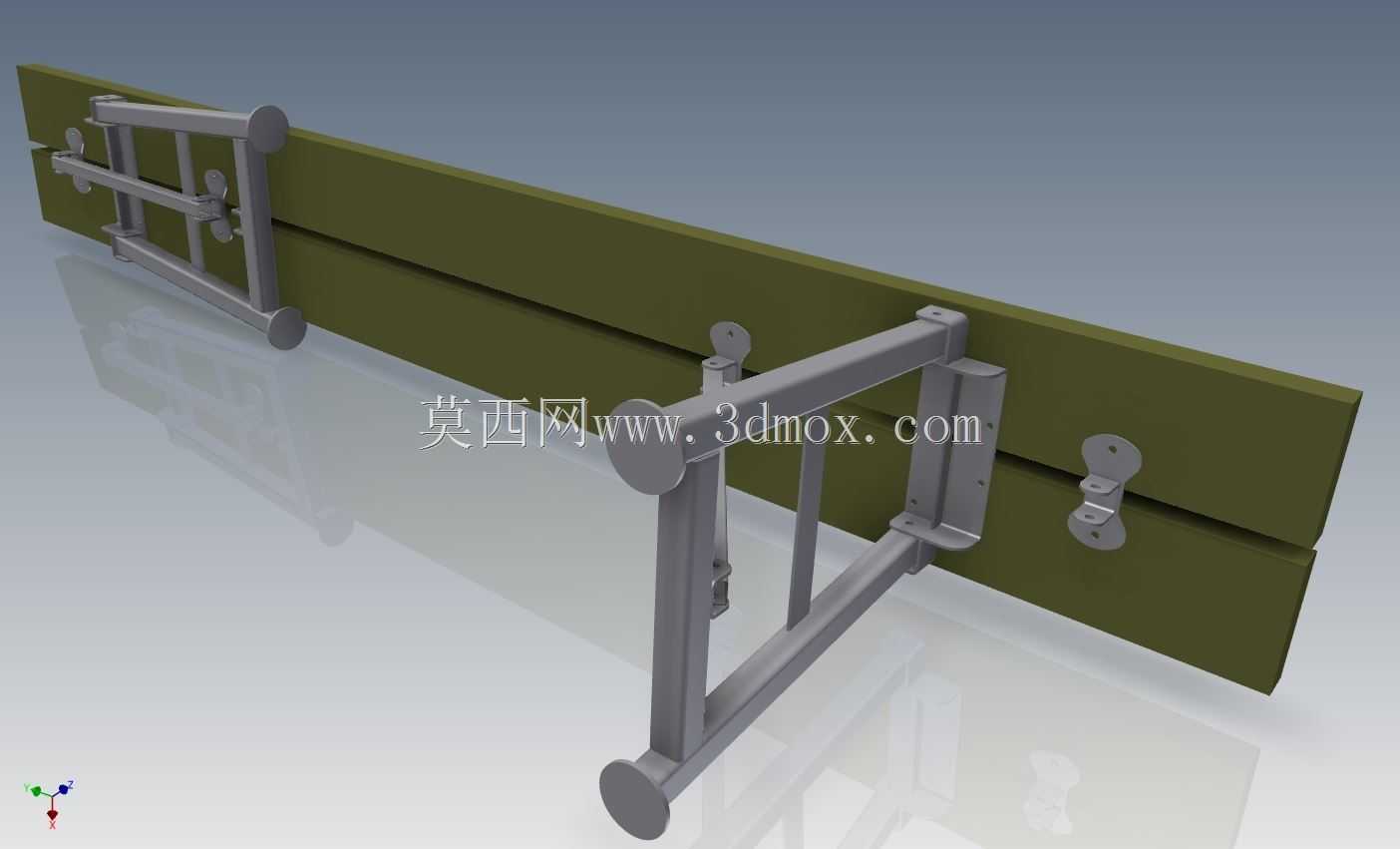

折叠壁挂式金属支架长条坐凳结构

　　这类壁挂折叠长凳的应用场景多集中在空间受限的公共区域与功能性场所，比如厂区操作间的临时休息区、轨道交通车辆的乘务员临时值守位、户外公共设施的应急坐具、小型工装车间的临时操作坐靠位，也可用于小户型住宅的入户换鞋区、阳台临时休憩位，核心优势是在非使用状态下可完全贴合墙面折叠收起，不占用地面通行空间，解决狭窄区域固定坐具阻碍动线的痛点。从实际用途来看，该结构并非普通民用家具的常规设计，其金属支架的承重冗余设计，使其可适配短时高频的人员就坐需求，支架的铰接结构经过受力优化，不会因为频繁开合出现连接松旷，凳面采用长条式设计，单组支架可支撑1.2米至1.8米长度的凳面，可同时满足2至3人并排就坐，相比独立壁挂折叠椅，长条式设计的安装点位更少，

　　墙面施工的打孔量更低，对墙体结构的破坏更小。从功能特性上拆解，该结构的核心是两侧对称布置的折叠支撑支架，每个支架采用三角受力结构，展开状态下支架的水平支撑臂与凳面底部完全贴合，垂直固定臂通过膨胀螺栓与墙面刚性连接，斜向支撑臂承担主要的竖向载荷，铰接位置采用带阻尼的销轴连接，展开时可自动卡入限位位，不会出现使用过程中意外折叠的风险，收起时仅需向上轻抬凳面即可触发解锁，支架随凳面一同贴合墙面，收起后整体突出墙面的厚度不超过120mm，不会对过往人员造成磕碰。设计思路上，该结构优先考虑了安装的适配性，固定臂上的安装孔采用长圆孔设计，可适配现场打孔的位置误差，不需要严格按照预设孔位精准施工，降低现场安装的难度；

　　支架的所有棱角位置都做了R3以上的圆角处理，避免人员开合或者就坐时被锐边划伤；凳面与支架的连接采用嵌入式卡扣加螺栓固定的双重结构，既可以快速拆装更换凳面，也能保证长期使用下凳面不会与支架出现松脱移位。从外形尺寸与安装边界来看，单组支撑支架的垂直固定臂长度为320mm，水平支撑臂展开后的有效支撑长度为280mm，斜向支撑臂的截面采用20mm×40mm的矩形空心型钢，壁厚不低于2mm，可保证单支架的额定承重不低于150kg，两组支架配合1.5米长度的凳面时，整体额定承重可达到300kg，完全满足公共区域的使用要求；安装时要求固定点位的墙体为实心砖墙或者混凝土墙体，禁止在轻质空心砖、石膏板隔墙上安装，

　　支架的最低安装高度为距离完成地面420mm，符合人体工程学的就坐高度要求，展开后凳面的前端距离墙面的距离为300mm，足够支撑成年人的大腿部位，就坐时不会出现腿部悬空的不适感。另外，该支架的铰接位置预留了润滑脂加注孔，长期使用后可直接加注润滑脂维护，不需要拆解结构，降低后期运维的工作量，支架表面采用喷塑处理，可适配潮湿、多粉尘的工业场景使用，不会轻易出现锈蚀、掉漆的问题。
