键盘Esc功能按键内部支撑结构设计

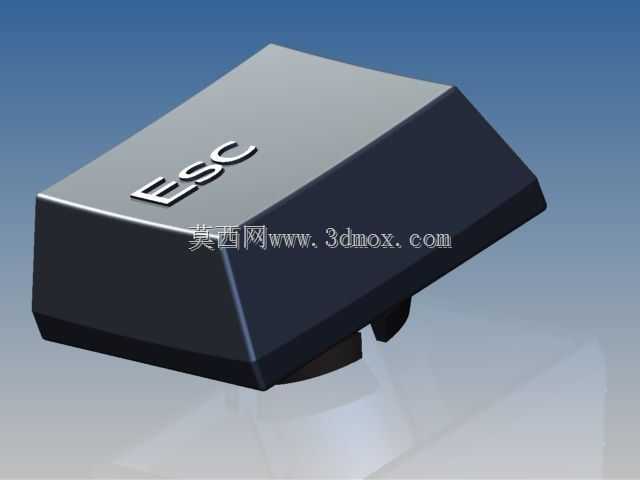

　　日常使用的标准键盘中，Esc键作为高频触发的功能按键，其内部支撑结构的设计直接决定按键的触发手感、使用寿命与装配适配性，本次呈现的结构为Esc按键的内部基座构件，是连接键帽与键盘轴体的核心承载部件。从实际应用场景来看，这类结构广泛适配常规布局的薄膜键盘、机械键盘以及工业控制终端的操作按键，除了常规消费级电脑键盘外，在数控设备操作面板、工控机输入模块、自助服务终端的功能按键区域，这类带方形外框与中心轴位的按键基座都有大量应用，承担着按键按压过程中的导向、限位与回弹支撑作用。从功能特性层面看，该构件采用方形外框的下沉式设计，外框边缘做了微小的斜度处理，一方面是适配键帽底部的卡扣装配公差，让键帽扣合后不会出现左右晃量，

　　另一方面斜度结构也能在按键按压到底时形成硬限位，避免过度按压导致轴体受损。中心位置的环形柱结构是核心的轴体配合位，环形壁上预留的三个缺口是为了适配十字轴或者卡接式轴体的定位凸起，装配时轴体的定位卡爪可以直接卡入缺口，不需要额外的紧固件就能实现基座与轴体的周向固定，防止按键按压过程中出现跟转问题。外框与中心环形柱之间的连接筋做了等厚设计，厚度控制在1.2mm左右，既保证了整体结构的刚性，不会在频繁按压下出现连接筋断裂的问题，也不会因为壁厚过大导致注塑成型时出现缩痕，影响构件的尺寸精度。从设计思路上看，这类按键基座的设计首先要匹配对应键盘的整体键程要求，常规桌面键盘的Esc键键程一般在3.5mm到4mm之间，

　　因此基座内部的下沉深度需要严格控制，保证键帽按压到最低位置时，基座底部与键盘PCB板之间保留0.3mm左右的安全间隙，避免按压时硬接触刮伤PCB表面的线路。外框的外形尺寸严格遵循标准键帽的底部安装边界，常规Esc键属于1倍键尺寸，基座外框的长宽尺寸控制在13.8mm左右，四个角做了R0.5mm的圆角处理，既方便注塑模具的加工，也能避免装配时锐角刮伤安装位的周边结构。中心环形柱的内径尺寸适配常规轴体的中心柱外径，配合间隙控制在0.1mm以内，既保证轴体插入时的顺畅度，也不会因为间隙过大导致按键出现左右晃动，影响按压手感。在安装边界的考量上，基座的底部设计了三个均匀分布的定位柱，对应键盘铝板或者PCB板上的定位孔，

　　装配时定位柱先插入孔位实现预定位，之后通过热熔或者卡扣的方式将基座固定在安装板上，定位柱的直径比安装孔小0.08mm，既可以顺利插入，也能控制装配后的位置偏差在0.1mm以内，保证键帽安装后与周边按键的间隙均匀，不会出现卡键问题。另外，外框侧壁的厚度做了差异化设计，靠近键盘中心一侧的壁厚比外侧薄0.2mm，这是为了预留键帽底部平衡杆的安装空间，对于长键程的键盘来说，平衡杆可以保证键帽按压时的受力均匀，即使按到键帽的边角位置也能顺畅触发，不会出现卡滞。从材料选型的适配性来看，这个结构的壁厚设计完全适配ABS或者POM材料的注塑成型工艺，所有的转角位置都做了圆角过渡，避免注塑时出现应力集中，提升构件的抗疲劳强度，毕竟单个按键的全生命周期按压次数通常要达到百万次级别，结构的抗疲劳性能直接决定键盘的整体使用寿命。在实际的结构验证过程中，这类基座需要通过反复的按压测试，检查连接筋位置是否出现裂纹，中心环形柱与轴体的配合是否出现磨损松旷，外框与键帽的卡扣配合是否会因为多次拆装出现断裂，这些细节的设计优化都直接影响最终产品的使用体验。不同于其他大尺寸按键的基座结构，Esc键作为1倍尺寸的功能键，不需要额外的平衡钢丝固定结构，仅靠中心轴位与外框的配合就能保证按压的稳定性，因此结构相对紧凑，占用的安装空间更小，也方便在紧凑布局的键盘或者工控面板上布置。
