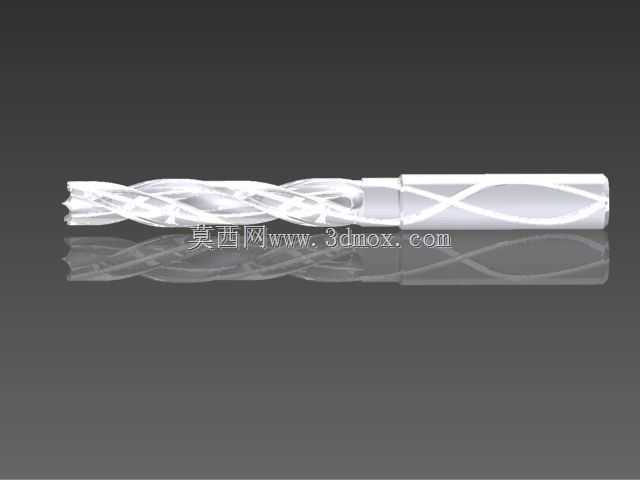

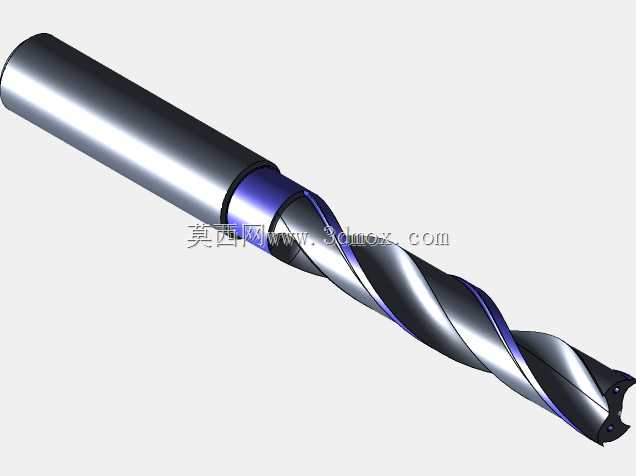

带内冷却流道的斯潘卡夫系列钻头

　　在金属切削加工场景中，内冷通道钻头是解决深孔加工、难加工材料切削散热难题的核心刀具，这款斯潘卡夫B445020050-5xD规格的钻头，针对5倍径深孔加工工况做了专项结构优化，适配立式加工中心、数控车床等主流机加工设备的刀具安装接口，可直接装夹在标准ER夹头、液压刀柄上完成装夹定位，无需额外定制转接结构。从实际加工场景来看，普通外冷钻头在加工深度超过3倍径的孔时，切削液很难抵达切削刃区域，钻尖位置温度快速升高会加剧刀具磨损，甚至出现工件材料粘刀、孔壁烧伤、排屑不畅卡钻等问题，这款钻头的内冷流道从刀柄尾部贯穿至钻尖切削刃位置，高压切削液可通过流道直接喷射到切削热最集中的横刃、主切削刃区域，一方面快速带走切削产生的热量，

　　控制刀具工作温度在合理区间，延长刀具连续加工时长，另一方面高压切削液的冲击力可以辅助排出钻槽内的切屑，避免长切屑缠绕在钻体上刮伤已加工孔壁，提升孔壁加工质量。从结构设计逻辑来看，这款钻头的螺旋槽角度做了针对性调整，配合内冷流道的排布，在保证钻体整体刚性的前提下，尽可能扩大排屑槽的容屑空间，5倍径的长径比设计，既覆盖了常规液压阀块、模具钢零件、汽车零部件上常见的深孔加工需求，又不会因为长径比过大导致钻体刚性不足，加工时出现振刀、孔位偏移超差的问题。钻尖部分的横刃修磨形式适配钢件、铸铁、不锈钢等多种常见金属材料的切削，切削时的轴向阻力比普通直槽钻头更低，可降低机床主轴的负载，在中小功率机床上也能完成稳定的深孔钻削作业。安装边界上，

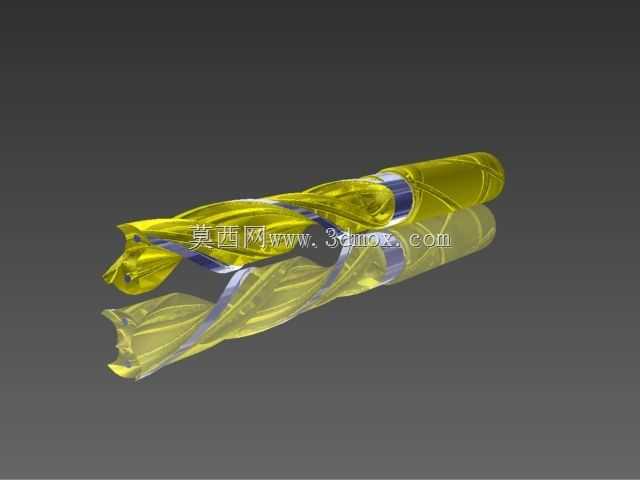

　　这款钻头的刀柄采用标准圆柱直柄结构，夹持段直径公差符合通用刀具装夹标准，装夹时只要保证刀柄夹持深度达到标注要求，即可保证高速旋转时的同轴度，避免因装夹偏心导致的孔径超差、刀具崩损问题。流道的入口位置做了密封适配结构，可配合带内冷通路的刀柄实现高压切削液的密封输送，不会出现切削液从接口位置泄漏导致冷却压力不足的问题。在实际生产应用中，这类内冷钻头多用于模具制造行业的冷却水孔加工、液压行业的阀块通油孔加工、汽车零部件行业的深孔螺纹底孔加工，相比普通外冷钻头，它的单支刀具加工寿命可提升40%以上，孔加工的位置精度、表面粗糙度都能稳定达到工艺要求，减少后续铰孔、镗孔的精加工工序，缩短整体加工节拍。建模过程中，内冷流道的螺旋走向是设计难点，

　　需要保证流道在整个钻体长度上的壁厚均匀，避免出现局部壁厚过薄导致钻体强度不足，或者流道截面突变导致切削液流动阻力变大、冷却效果下降的问题，同时钻尖部分的流道出口位置要精准对准切削刃的发热区域，不能因为出口位置偏移导致切削液无法直接喷射到切削接触区，失去内冷结构的设计意义。钻体的刃带宽度、后角角度都经过切削参数匹配，保证刀具切入工件时的稳定性，减少加工时的让刀量，确保5倍径深度的孔上下孔径差控制在公差允许范围内。
